Anatómia elektrickej zásuvky

Obsah článku

• História elektrických zásuviek
• Dizajn elektrickej zásuvky
• Typy elektrických zásuviek používaných v rôznych krajinách
• Výber elektrickej zásuvky
• Samoinštalácia elektrických zásuviek

V tomto článku: ako vznikli elektrické zásuvky; ako fungujú elektrické zásuvky; aké druhy elektrických zásuviek existujú; ako si vybrať zásuvky; ako určiť a vypočítať prúd pre elektrickú zásuvku; ako sami nainštalovať elektrickú zásuvku.

Naše domy a apartmány sú vybavené niekoľkými druhmi komunikácií, sú vybavené spoľahlivými dverami, elektrickým zariadením, sklenenými jednotkami neprepúšťajúcimi hluk a prach z ulice – je zaručená bezpečnosť a pohodlie. Bez týchto zariadení s jednoduchým dizajnom však úroveň komfortu nebude ani zďaleka úplná, nie je to tak, že ani pred pár desaťročiami závisí rozmiestnenie nábytku v bytoch a domoch na ich umiestnení. Elektrická zásuvka je zariadenie známe všetkým, plastový štvorec alebo kruh s dvoma otvormi pre zástrčku. Správna prevádzka domácich spotrebičov a stav všetkých elektrických rozvodov však závisia od správneho výberu elektrických zásuviek.!

História elektrických zásuviek

Pred storočím a pol sa elektrina používala iba na osvetlenie ulíc a domov. Konkurencia medzi dodávateľmi elektriny viedla k významnému zníženiu taríf za spotrebu elektrickej energie pre domácnosť, čo vzbudilo záujem výrobcov domácich spotrebičov – prvými boli elektrické ventilátory a vysávače, ktoré sa objavili v roku 1890, potom zoznam vyrobených domácich elektrospotrebičov vzrástol na sto. Problém bol v tom, že ktorýkoľvek z týchto elektrických spotrebičov bol pripojený priamo k sieti, t.j. nebolo možné vypnúť a umiestniť domáce spotrebiče do špajze, ako to robíme teraz pomocou vysávača.

V roku 1904 dostal americký vynálezca Harvey Hubbel patent na prvú elektrickú zásuvku. Malo by sa poznamenať, že jeho vynález mal málo spoločné s modernými elektrickými zásuvkami: objímka Hubbel bola zaskrutkovaná do držiaka žiarovky a v skutočnosti to bol adaptér – žiarovka bola odskrutkovaná, zásuvka bola zaskrutkovaná na jej miesto, ku ktorej bol elektrický spotrebič pripojený pomocou zástrčky. Samotná myšlienka takého zásuvného adaptéra patrila Thomasovi Edisonovi, ktorý si ho „požičal“ od svojho hlavného konkurenta Nikola Teslu – Hubbel však ako prvý získal patent. Jeho adaptéry plug-in boli v Spojených štátoch do roku 1920-25 veľmi populárne..

Spočiatku boli všetky zásuvky iba vonkajšie – boli umiestnené na stene, t.j. otvory v stene pre ne neboli odrezané.

Euro zásuvka v takmer modernej podobe bola vytvorená v roku 1926 podľa vynálezu nemeckého inžiniera Alberta Buettnera. V Európe je tento typ elektrických zásuviek a zástrčiek známy ako systém Schuko – skratka pre nemecké meno „Schutzkontakt“, preložené do ruského „ochranného kontaktu“. Prvú zásuvku a zástrčku s uzemnením vynašiel americký Philip Labre v roku 1927. Myšlienka dvojitého soketu, t. navrhnutý tak, aby spojil dve zástrčky naraz, sa objavil na japonskom kanosoke Matsushita, ktorý ho vytvoril v roku 1918 pre japonský trh.

Spočiatku boli všetky zásuvky iba vonkajšie – boli umiestnené na stene, t.j. otvory v stene pre ne neboli odrezané. Faktom je, že izolácia elektrických vodičov pred 100 rokmi bola extrémne krátka, jediný spôsob, ako včas vymeniť drôt, ktorý bol na miestach holý, bolo neustále sledovať jeho stav. Navyše potreba vstupu do elektrického vedenia vo vnútri steny pridala staviteľom prácu a bola v tom čase príliš nákladná..

Dizajn elektrickej zásuvky

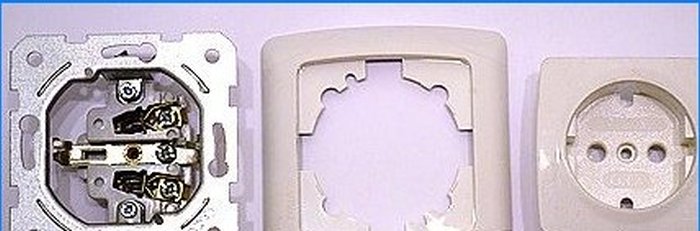

Základom elektrickej zásuvky je prvok vybavený kontaktmi na pripojenie k elektrickému zapojeniu, svorky na napájanie kontaktov zástrčky. Kovová podpera, ktorá je štvorcová doska s výrezom pre dno zásuvky, je vybavená bočnými rozperami, ktoré upevňujú objímku vo valcovom otvore pre ňu vyrezanom v stene..

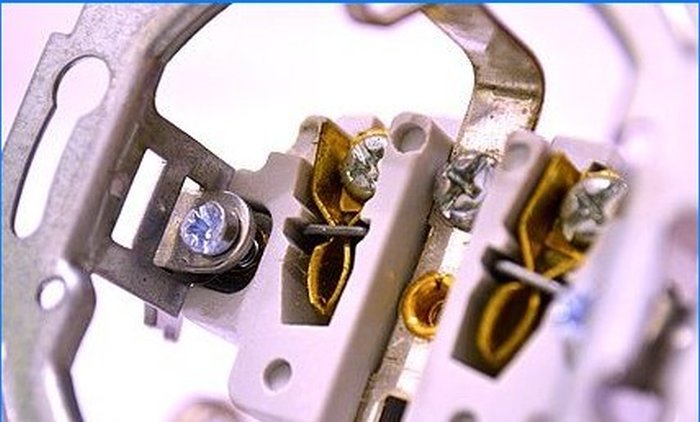

Upevnenie kontaktov: skrutka – holé konce drôtov sú upnuté v kontaktoch zásuvky pomocou skrutkovača; cez rýchloupínaciu jednotku – drôt je držaný svorkami na pružinách. Malo by sa poznamenať, že obidva spôsoby pripojenia elektrického vedenia k zásuvke sú celkom účinné..

Zvonku je zásuvka uzavretá dekoratívnym izolačným krytom, ktorý zakrýva inštalačnú zásuvku na vrchu alebo zakrýva zásuvku zhora a zboku – pre vonkajšie inštalačné zásuvky. Uzemnené elektrické zásuvky sú vybavené dodatočným uzemňovacím kontaktom a svorkami, ktoré sa po pripojení dotýkajú uzemňovacích kolíkov zástrčky.

Základňa objímky je vyrobená z keramiky alebo špeciálnych plastov, ktoré obsahujú zlepšujúce prísady, ktoré zvyšujú tepelnú odolnosť a pevnosť, odolnosť voči ohňu a ultrafialovému žiareniu a znižujú statickosť. Ak bolo telo a spodok elektroinštalačných prvkov skôr vyrobené z karbolitu (fenolický), dnes tento plast nie je obľúbený – po niekoľkých rokoch výrobky z neho strácajú pevnosť a rozpadajú sa.

Na rozdiel od nevzhľadných zásuviek v sovietskom štýle, moderné elektroinštalácie nie sú odolné iba proti skratom a mechanickému namáhaniu skrinky, ale majú aj atraktívny dizajn, ktorý nie je v rozpore s celkovým dizajnom miestnosti..

Typy elektrických zásuviek používaných v rôznych krajinách

Ak máte dojem, že elektrické zásuvky jedného typu sú na Zemi bežné, nie je to tak. Niektoré z nich sú populárne v mnohých krajinách, ale nie na celej planéte. Mimochodom, napätie v domácej elektrickej sieti a frekvencia striedavého prúdu v krajinách amerického kontinentu sa líšia od napätia v krajinách Európy a Ázie: napätie 100 – 127 V, frekvencia 60 Hz – USA, Kanada, Mexiko, niektoré krajiny Južnej Ameriky, Japonska, Saudskej Arábie; všetky ostatné krajiny sveta – napätie 220 – 240 V, frekvencia 50 Hz. Výnimky: Peru, Severná a Južná Kórea, Filipíny – napätie domácnosti 220 – 240 V, frekvencia 60 Hz; Taiwan a Madagaskar – napätie 100 – 127 V pri 50 Hz.

Pozrime sa na hlavné typy zásuviek:

Typ A (NEMA 1-15), určené pre 15 A / 125 V – pre zástrčku s dvoma plochými, pravouhlými kolíkmi bez uzemňovacieho kontaktu. Od roku 1962 bol v Spojených štátoch a Kanade zavedený zákaz ich inštalácie, stále sa však nachádzajú v starých budovách. Externe podobné zásuvky sa používajú v Japonsku (miestny štandard JIS C 8303, trieda II), ale americké spotrebiče s podobnými zástrčkami nemôžu byť napájané z týchto zásuviek. napätie a frekvencia prúdu v domácej elektrickej sieti v Japonsku je pod – 100 V a 50 alebo 60 Hz, v závislosti od oblasti;

Typ B (NEMA 5-15), sú navrhnuté pre 15 A / 125 V. Otvory v týchto päticiach sú v tvare U – pre dva ploché kolíky umiestnené paralelne a pre polo oválny kontakt nad nimi umiestnené. Externe podobné: japonský JIS C 8303, trieda I (15 A / 100 V) a americký NEMA 5-20 (20 A / 125 V);

Typ C (CEE 7/16), navrhnutý pre 16 A / 250 V. Na území SNŠ je typ C známejší ako zásuvka euro. Určené pre zástrčku s dvoma okrúhlymi, 4 mm kontaktmi, prúdom do 2,5 A a sieťovým napätím do 250 V. Externe podobné: nemecko-francúzske CEE 7/17 (16 A / 250 V) s priemerom otvoru 4,8 mm , najbežnejší v Južnej Kórei, ako aj ruský GOST 7396.1-89 C 1 (6 alebo 16 A / 250 V) s otvormi 4,5 mm;

Typ D (BS 546), dimenzované na 5 alebo 15 A / 250 V – pre trojkolíkovú zástrčku s priemerom 5,08 mm až 7,06 mm a uzemňovací kolík od 7,06 do 8,71 mm. Tento typ soketu je určený pre bývalé kolónie Veľkej Británie – Indie (miestna norma IA16A3) a Južnej Afriky (miestna norma SABS 164);

Typ E (CEE 7/5), navrhnuté pre 5 alebo 15 A / 250 V, vyvinuté vo Francúzsku. Elektrický vývod tohto typu má dva otvory pre kontakty s priemerom 4,8 mm – uzemňovací kolík vyčnieva z tela vývodu ako tŕň;

Typ F (CEE 7/4), určený pre 16 A / 250 V – moderná úprava nemeckej zásuvky Schuko, vybavená uzemňovacími kontaktmi. Zásuvka je vybavená dvoma drážkami, ktoré sú v súlade s kontaktnými otvormi, uzemňovacie konektory sú kolmé na kontaktné otvory;

Typ E / F (CEE 7/7), dimenzované na 16 A / 250 V. Tento typ je univerzálna zástrčka, vhodná pre vývody typu E (s vyčnievajúcim uzemňovacím kolíkom) a vývody typu F (s dvoma uzemňovacími konektormi);

Typ G (BS 1363), dimenzované na 13 A / 230-240 V, navrhnuté vo Veľkej Británii. Objímka má tri obdĺžnikové otvory pre kontakty – dva z nich sú umiestnené paralelne, uzemňovací kontakt je vertikálny. Zástrčka má poistku 13 A. Táto zástrčka je populárna v Anglicku a Ázii;

Typ H (str. 32), navrhnuté pre 16 A / 250 V, používané iba v Izraeli. Od roku 1989 boli tri ploché kontakty tvaru Y nahradené zaoblenými kontaktmi s priemerom 4,5 mm. Podobné zásuvky sa používajú v Thajsku (TIS 166-2549), ale ich kontakty majú menší priemer – 4 mm;

Typ I (AS / NZS 3112), dimenzované na 10 A / 240 V. Dva ploché kontakty sú umiestnené vo vzťahu k sebe v tvare V, plochý kontakt zeme je nad nimi. Používa sa v Austrálii a na blízkych ostrovoch, ako aj v Argentíne (IRAM 2073). Podobný typ zásuviek sa používa v Číne (CPCS-CCC) – jeho kontakty sú širšie o 1 mm a sú umiestnené v opačnom smere v porovnaní s austrálskym typom konštrukcie;

Typ J (SEV 1011), navrhnuté pre 10 A / 250 V, vyvinuté a používané vo Švajčiarsku. Tri kolíky 4 mm – dva na tej istej línii, jeden tesne nad a medzi nimi. Zátky tohto typu sú kosoštvorcového tvaru, takže zásuvky sú vybavené kosoštvorcovou objímkou;

Typ K (107-2-D1), dimenzované na 13 A / 250 V. Dva 4,8 mm kontaktné otvory, uzemňovací otvor pod ním je skrátený o 1/3;

Typ L (CEI 23-16 / VII), dimenzované na 10 alebo 16 A / 250 V. Všetky tri kolíky, vrátane zeminy, sú umiestnené na tej istej línii. Priemer kontaktov zátky pre 10 A je 4 mm, pre 16 A – 5 mm.

Typ M (BS 546), navrhnuté pre 15 A / 250 V, rozšírené v Južnej Afrike. Navonok podobné typu D, ale jeho kontakty s väčším priemerom – 7,5 mm.

Takéto rôzne druhy elektroinštalačných výrobkov spôsobujú problémy najmä turistom – nebude možné používať domáce spotrebiče, napríklad so sebou elektrický holiaci strojček s vidlicou, ktorý nespĺňa miestne normy pre elektrické zásuvky. A ak použitie adaptéra pomôže vyriešiť problém s nezhodou konektora, potom nižšie alebo vyššie napätie v domácom napájaní danej krajiny je vážnou prekážkou. Preto sa veľké hotelové reťazce snažia používať iba zásuvky Euro – ako najbežnejšie na našej planéte..

Výber elektrickej zásuvky

Po prvé, aké sú zástrčky pre domáce spotrebiče vo vašej domácnosti? Pokiaľ ide o sovietsky model, potom im euro zásuvky nebudú vyhovovať – ​​sú navrhnuté pre kontaktné kolíky s väčším priemerom – 4,8 mm, zatiaľ čo sovietske majú priemer 4 mm. Výmena zástrčky v sovietskom štýle za zástrčku typu C však nie je náročná.

Druhým a nemenej dôležitým bodom je, aký je aktuálny čas spotrebovaný týmto domácim spotrebičom? Pre väčšinu domácich elektrických spotrebičov postačí elektrická zásuvka navrhnutá na prúd 10 ampérov – maximálny povolený prúd pre každý model zásuvky je uvedený na jeho zadnej strane av pase. Výnimky: výkonná klimatizačná jednotka so súčasnou silou 14 A; mikrovlnná rúra, ktorej prúd je 12 A; elektrický ohrievač vyvíjajúci prúd 11 A; kuchynský elektrický sporák, pre ktorý je potrebná špeciálna elektrická zásuvka, pretože prúd vyvíjaný týmto elektrickým spotrebičom dosahuje 46 A – pre tieto domáce elektrické spotrebiče je potrebné zásuvky zvoliť samostatne.

V prípade výkonných elektrických spotrebičov je ešte jeden bod – vydrží vedenie od zaťaženia? Štandardné zapojenie v domácnosti je dimenzované na maximálny prúd 10 A, t. pri väčšom zaťažení jednoducho vyhorí. Zaťaženie vodičov sa počíta celkom podľa kapacity všetkých súčasne pripojených elektrických spotrebičov. Ak celkový prúd prekročí 10 A, je potrebná úplná / čiastočná výmena elektrického vedenia, tento problém nevyriešia iba zásuvky..

Týmto spôsobom môžete vypočítať aktuálnu silu pre akékoľvek elektrické zariadenie: vydeľte výkon (W) uvedený v jeho pase napätím domácej elektrickej siete, ktoré sa rovná 220 V v CIS.

S uzemnením alebo bez uzemnenia? Uzemnená elektrická zásuvka je samozrejme omnoho lepšia ako bežná – je tu menšia pravdepodobnosť zásahu elektrickým prúdom. Ale vo väčšine obytných budov na území Ruska a SNŠ sa vedenie robí bez uzemňovacej slučky, t. požadovaný uzemňovací vodič jednoducho nie je k dispozícii. A ak to tak nie je – aký je význam uzemnenej zásuvky?

Skrutkové alebo rýchloupínacie kontakty? Podľa môjho názoru tu nie je veľký rozdiel – okrem toho, že je ľahšie namontovať konce elektroinštalácie do rýchlospojkových kontaktov. Mimochodom, ak je elektrické vedenie v dome vyrobené z flexibilného medeného drôtu, potom je lepšie zvoliť zásuvky so skrutkovými svorkami – nebude ľahké vložiť flexibilný drôt do rýchloupínacích kontaktov, pretože vysunie sa.

Zásuvky a vypínače s LED diódami sú dobré aj v tme – ľahšie sa dajú pozorovať za súmraku, čo je celkom pohodlné. Sú však vhodné iba do chodieb – nestojí to za to inštalovať také elektroinštalačné doplnky do obývacích izieb, pretože svetelné body na nich priťahujú oko ako magnet a narúšajú odpočinok.

V detských izbách bude správne inštalovať elektrické zásuvky s automatickým prekrývaním kontaktných otvorov – ak do nich nie je vložená zástrčka, otvory sa uzavrú plastovou clonou, ktorá sa pohybuje iba po vložení obidvoch kontaktov zástrčky. Inými slovami, pokusy dieťaťa vložiť niečo do takejto zásuvky nebudú úspešné, čo je dobré.

Existujú modely zásuviek, z ktorých je možné zástrčku ľahko vybrať – stlačením tlačidla, čo je vhodné pre domáce spotrebiče, ktoré sa pravidelne používajú, napríklad mikrovlnná rúra alebo kuchynský robot. Najčastejšie sú takéto elektrické zásuvky inštalované v kuchyni..

Stupeň ochrany pred vlhkosťou je dôležitý pre miestnosti s vysokou vlhkosťou a pri inštalácii mimo dom – v týchto prípadoch sú potrebné elektrické zásuvky s IP najmenej 44. V bežných podmienkach domácnosti postačujú zásuvky IP 22..

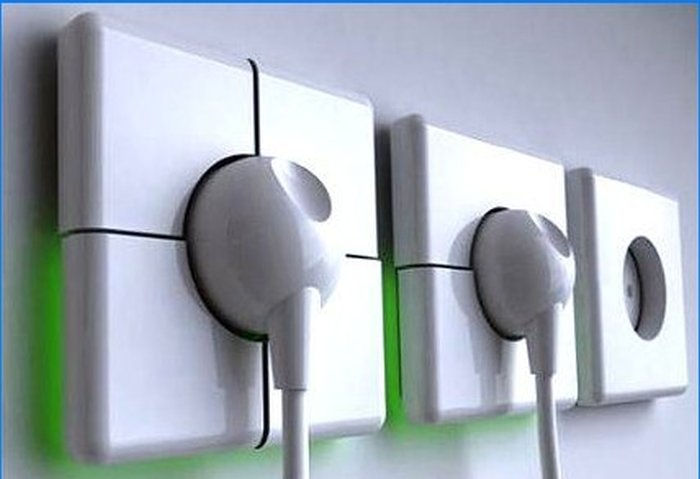

Farba a dizajn puzdra zásuvky sú prispôsobené celkovému dizajnu miestnosti, v ktorej bude nainštalovaný. Štandardné farby sú biela a „slonová kosť“ (biela so smotanovým odtieňom), v rade veľkých výrobcov je škála farieb oveľa širšia, zahŕňa pastelové aj svetlé odtiene, napríklad zafír. Tvar puzdra nemusí byť obvyklý guľatý alebo štvorcový – pozrite sa na produkty slávnych značiek, majú z čoho vyberať.

Pozor: bez ohľadu na typ vybranej predajne musí byť potvrdená, čoho dôkazom je papierová kópia osvedčenia – neopodstatnené tvrdenia predajcov o tom, že existuje osvedčenie, nevyznávajú vieru!

Samoinštalácia elektrických zásuviek

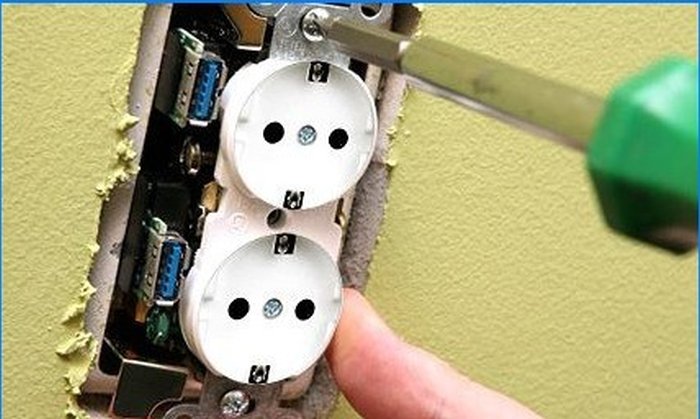

Začnem postupom inštalácie internej alebo skrytej zásuvky. Vypneme prívod elektriny do bytu otočením rukoväte prepínača balíka v rozvádzači – povinná prevádzka vykonaná pred začiatkom elektrických prác!

Vonkajší kryt je potrebné odskrutkovať odskrutkovaním skrutky, ktorá ho pripevňuje k keramickej alebo plastovej podložke, a odložením krytu do neho odložiť kryt. Po skontrolovaní, či je elektrina skutočne vypnutá, musíte z demontovanej zásuvky odstrániť kryt. Uvoľnite dištančné skrutky a čiastočne vyberte starú elektrickú zásuvku zo sieťovej zásuvky a nechajte ju visieť z drôtov. Potom káble odpojte od kontaktov, nezabudnite na poradie ich pripojenia (ak si nie ste istí – urobte fotografiu!).

Ak má nová zásuvka kontakty so skrutkami, povoľte ich niekoľkými otáčkami skrutkovača a potom vložte holé konce elektroinštalácie do zodpovedajúcich svoriek. Po dotiahnutí kontaktných skrutiek alebo vložení koncov elektroinštalácie do rýchlospojkových kontaktov je potrebné vložiť základňu zásuvky do otvoru určeného pre ňu v stene, vyrovnať polohu – uistite sa, že kovová podpera nevyčnieva cez okraje otvoru, inak kryt zásuvky nebude pevne priliehať k rovine steny..

Striedavo dotiahnite rozperné skrutky: pravá polovica, potom ľavá polovica, po každej zarážke, uistite sa, že základňa objímky je bezpečne pripevnená k otvoru v stene. Ďalej je nainštalovaný plastový kryt, zaskrutkovaný skrutkou – je nainštalovaná zásuvka. Aby ste sa uistili, že je pevne nainštalovaný, jemne potraste prstom kryt. Skontrolujte, či je v zásuvke napätie – na tento účel musíte zapnúť napájanie a do novej zásuvky vložiť špeciálny testovací skrutkovač alebo zástrčku zo stolnej lampy. Ak nie je k dispozícii napájanie, vypnite všeobecné napájanie, odstráňte kryt z zásuvky, uvoľnite bočné konzoly a skontrolujte, či sú káble správne pripojené ku konektorom kontaktov a či sú vôbec pripojené..

Možné problémy s inštaláciou: existujúce výčnelky v nástennej zásuvke sú opotrebované a zlyháva spoľahlivé upevnenie elektrickej zásuvky; na začiatku neboli žiadne výčnelky.

V prvom prípade vám pomôže sada na opravu faktúry – skladá sa z dvoch polovičných krúžkov vyrobených z tvrdého plastu, ktoré sú navzájom spojené. Priemer nimi tvoreného krúžku sa zhoduje s priemerom štandardného otvoru pre objímku (sovietsky štandard – 80 mm). Teoreticky by sa plastové krúžky mali vkladať do otvoru pre objímku v zmontovanom stave, ale nemusia sa zmestiť – kĺby polokruhov navzájom vyčnievajú nad požadovaný priemer. Spojovacie prvky orežte nožom na obidvoch polovičných krúžkoch, potom ich vložte do otvoru v objímke pod rozperkami vývodu a jednou rukou ich uchopte, naviňte základňu elektrickej zásuvky a utiahnite skrutky rozperiek..

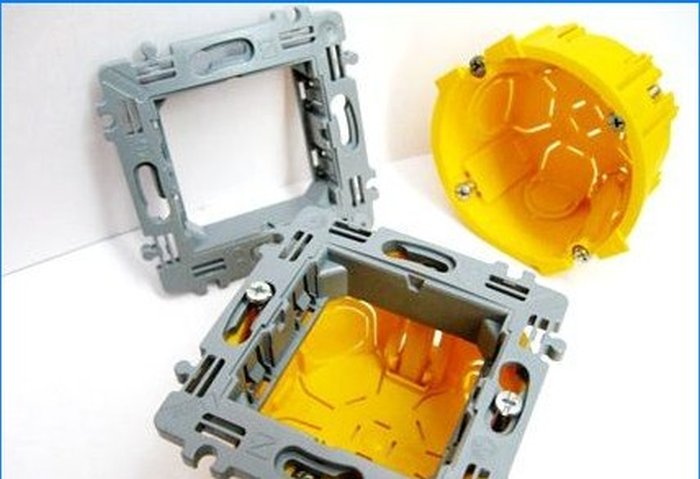

Pri absencii upevňovacích výstupkov sa do otvoru v hrdle vloží valcová plastová krabica, na ktorej stenách sú upevňovacie výstupky na upevnenie objímky. V spodnej časti škatule je otvor, ktorý umožňuje zapojenie káblov – skúste škatuľu v otvore soketu, aby jej okraje nevyčnievali mimo otvoru. Potom zapojte sieťovú zásuvku, ako je opísané vyššie..

Vonkajší vývod alebo, ako sa hovorí, horný vývod je inštalovaný z veľkej časti na akomkoľvek povrchu – ak je umiestnený mimo budovy, potom iba vo zvislej rovine. Odskrutkujte skrutku, ktorá drží vonkajší kryt, a odoberte ju nabok. Holé konce elektroinštalácie sa vložia do kontaktov základne vonkajšej zásuvky a upevnia sa. Na spodnej strane vonkajšej objímky sú otvory na upevnenie – ak je montážna plocha drevená, do nej sa vkladajú samorezné skrutky do dreva, betón alebo tehla – samorezné skrutky do betónu. Samorezné skrutky sú utiahnuté, k zásuvke na vrchu je pripevnený vonkajší kryt. Týmto sa inštalácia dokončí. Dôležitý bod: v prípade vonkajších zásuviek inštalovaných mimo budovy je lepšie použiť dvojité pletenie a jeho vonkajšia (horná) vrstva by mala byť dostatočne silná..
