Elektrikársky set: prístroje a nástroje na elektrickú inštaláciu

Obsah článku

• Prístroj na monitorovanie stavu elektrického obvodu
• Sonda neprítomnosti fázy v sieti 220 V, 50 Hz
• Univerzálny multimeter
• Špecializovaný multimeter
• Aktuálna svorka
• MegOhmMetr
• Rezný nástroj
• Papierenský nôž
• Štiepačky (bočné frézy)
• Rezačka káblov
• Klasické kliešte
• kliešte
• striptérky
• Skrutkovače, kľúče, šesťuholníky
• Hlavné typy skrutkovačov, ktoré sú potrebné pre prácu s elektrinou
• Kľúče (otvorené a krúžkové)
• Nastaviteľný kľúč
• Vidlicový kľúč so sadou zásuviek
• Momentový kľúč so sadou zásuviek
• Sada šesťhranných kľúčov
• Nástroj na lisovanie hrotov
• Spájkovací nástroj
• Autonómne svetelné zdroje
• Prídavné elektrické náradie

Článok pojednáva o minimálnom potrebnom nástroji potrebnom pre prácu na elektrickom rozvode v sieťach s napätím do 1 000 V, a to aj pri práci s domácimi rozvodmi..

Sada nástrojov, ktoré budete potrebovať na opravu alebo inštaláciu elektrickej siete, sa môže veľmi líšiť. Zároveň však existuje nástroj, bez ktorého sa nemôžete obísť. Je to on, spolu s izolačnou páskou, zmršťovacími hadičkami a malými drôtmi, ktorý je neustále po ruke pre každého elektrikára:

1. Tester (multimeter a sonda).
2. nôž.
3. kliešte.
4. Nastaviteľný kľúč alebo súprava kľúčov.
5. Krížový skrutkovač.
6. Rovný výkonný skrutkovač.
7. Rovný tenký skrutkovač.
8. lucerna.

Ako profesionalita rastie, amatérsky elektrikár môže mať ďalší nástroj na zjednodušenie alebo urýchlenie práce. Uvažujme o možnom „arzenáli“ elektrikára podrobnejšie.

Prístroj na monitorovanie stavu elektrického obvodu

Prvou vecou, ​​ktorú by mal urobiť elektrikár, je chrániť sa pred úrazom elektrickým prúdom, takže nielen vypína istič alebo iné zariadenie používané na odpojenie časti elektrickej siete od napätia, ale tiež riadi nedostatok elektriny pomocou špeciálneho zariadenia..

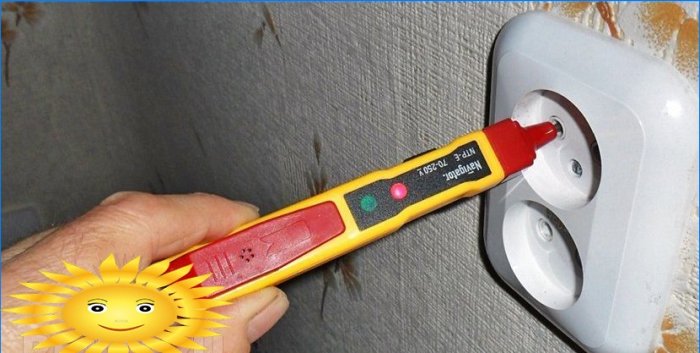

Sonda neprítomnosti fázy v sieti 220 V, 50 Hz

Minimálne potrebné a zároveň veľmi lacné náradie je tzv. Kontrola alebo sonda. S jeho pomocou nájdete „fázu“, ktorá je potrebná pre správne pripojenie viacerých elektrických spotrebičov.

Väčšina sond sa vyrába vo forme skrutkovača, ale nemali by ste ich používať na inštalačné práce, pretože sú vyrobené z krehkého kovu a plastu. Počas inštalácie sa telo sondy často zlomí a kovový nos sa ohýba a rúca sa.

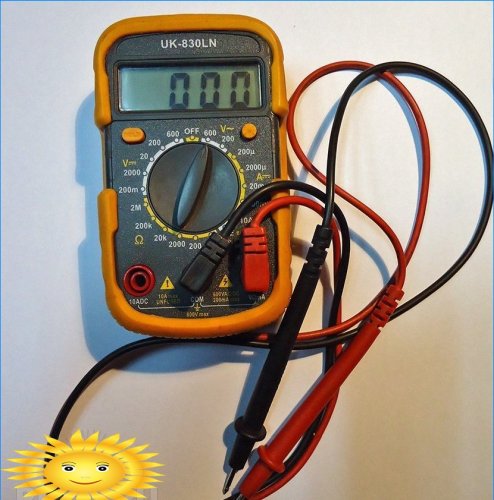

Univerzálny multimeter

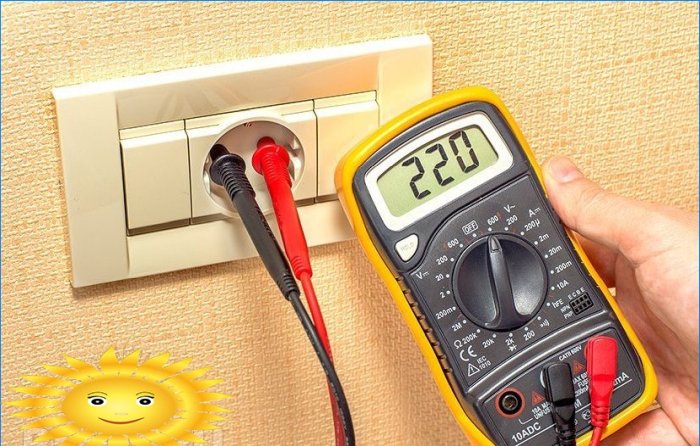

Najviac informatívne zariadenie, ktoré vám umožní nielen skontrolovať prítomnosť alebo neprítomnosť napätia, ale aj diagnostikovať poruchu, skontrolovať správnu inštaláciu, je multimeter, ktorý mnohí nazývajú „tsashka“, pretože to bolo meno jedného z prvých hromadne predávaných zariadení tohto typu..

Existuje veľké množstvo zariadení tohto typu v predaji, ale pretože často zlyhávajú (napríklad pri pokuse o meranie odporu na beznapäťovom prvku siete), nie je potrebné kupovať drahé profesionálne zariadenia pre začiatočníkov..

Pri výbere zariadenia by ste mali venovať pozornosť kvalite sond predávaných v súprave. Sondy by mali byť mäkké, flexibilné a ľahko sa ohýbať kdekoľvek. Druhou vecou, ​​ktorú by ste mali venovať pozornosť, je kvalita puzdra, v ideálnom prípade by sa naň mal dať špeciálny gumový poťah. Prístroj by mal umožniť meranie striedavého a jednosmerného napätia a odporu, ostatné možnosti sa zriedka používajú.

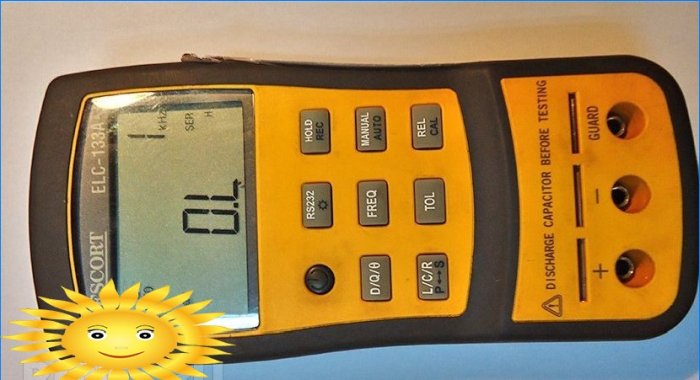

Špecializovaný multimeter

Profesionálni elektrikári môžu mať záujem o špecializované multimetre.

Model zobrazený na fotografii vám teda umožňuje presne určiť indukčnosť, kapacitu a odpor meraného obvodu.

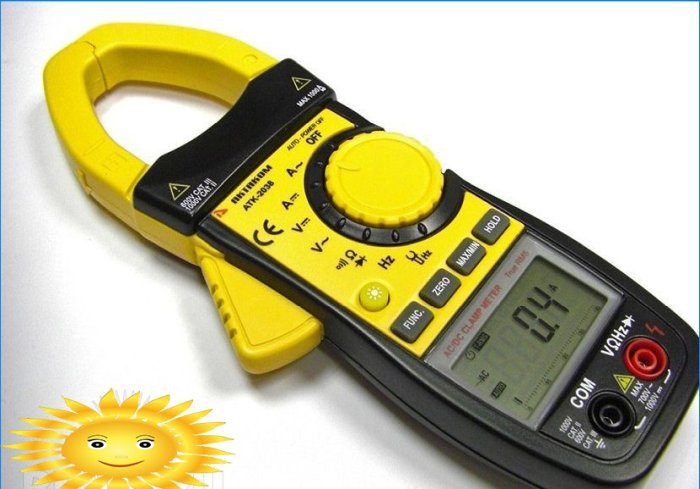

Aktuálna svorka

Nemenej populárne sú prúdové svorky, ktoré umožňujú merať prúd tečúci cez drôty bez priameho kontaktu so živými časťami, pripojiť bez prerušenia obvodu.

Toto zariadenie je univerzálne, umožňuje merať prúd as pomocou ďalších sond – jednosmerné a striedavé napätie, odpor obvodu.

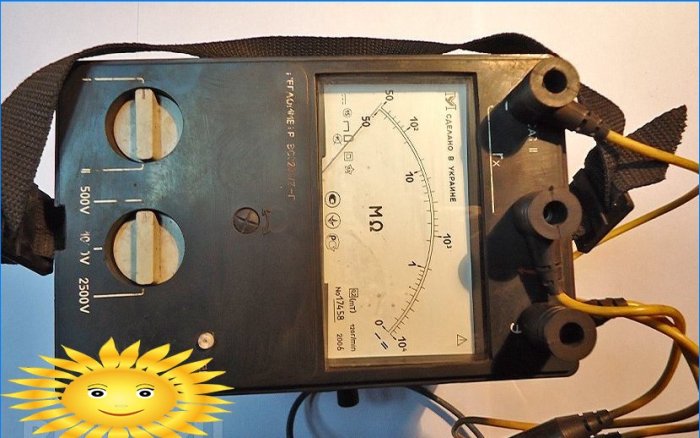

MegOhmMetr

Veľmi pohodlné zariadenie, ktoré vám umožní skontrolovať kvalitu izolácie elektrického obvodu, je megohmmeter.

Toto zariadenie pomocou vstavaného dynamo stroja môže vytvoriť potenciál 500, 1 000 alebo 2 500 V a meraním zvodového prúdu ukazuje odpor obvodu. Pri kontrole elektrických káblov a motorov je nevyhnutné, ak existuje podozrenie na problémy s ich izoláciou..

Typ zariadenia	Typ modelu	Napätie, U	Aktuálne, I	Resistance, R	Cena, rub.
sonda	Navigátor NTP-E	+	–	–	120
multimeter	UK-830LN	+	+	+	400
Aktuálna svorka	F15	+	+	+	2000
MegOhmMetr	ES0202 / 2G	–	–	+	7000

Rezný nástroj

Pri práci s elektrickým zapojením je potrebné odstrániť izoláciu, odrezať elektrický kábel alebo drôt na nameranú dĺžku, preto sa pri montážnych prácach nemôžete obísť bez rezacieho nástroja..

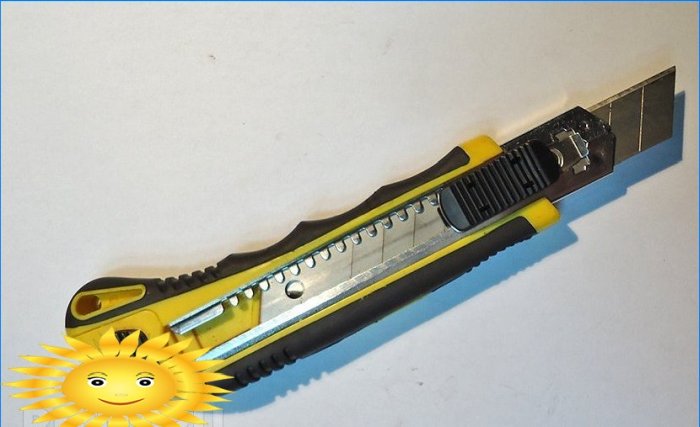

Papierenský nôž

Hlavným nástrojom každého elektrikára je nôž. Môžete použiť úplne ostrý nôž, ale najvýhodnejšie sú kancelárske nože s vymeniteľnou čepeľou.

Je vhodné použiť taký nôž na odizolovanie drôtov a dokonca aj na rezanie tenkých medených drôtov..

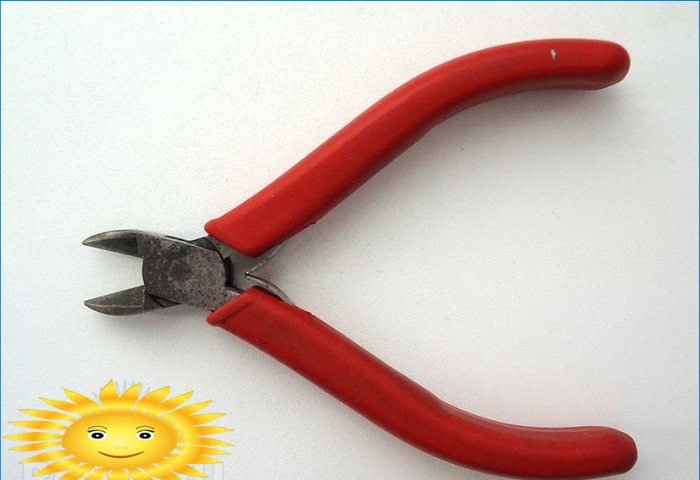

Štiepačky (bočné frézy)

Na strihanie hrubších drôtov as určitými zručnosťami na ich odstránenie použite rôzne nožnice na drôty alebo bočné nožnice.

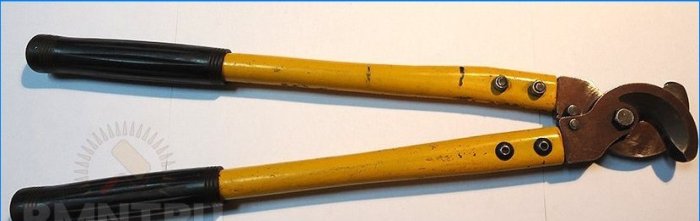

Rezačka káblov

Hrubý kábel alebo jeho jednotlivé jadrá sa strihajú pomocou nožov na káble rôznych prevedení.

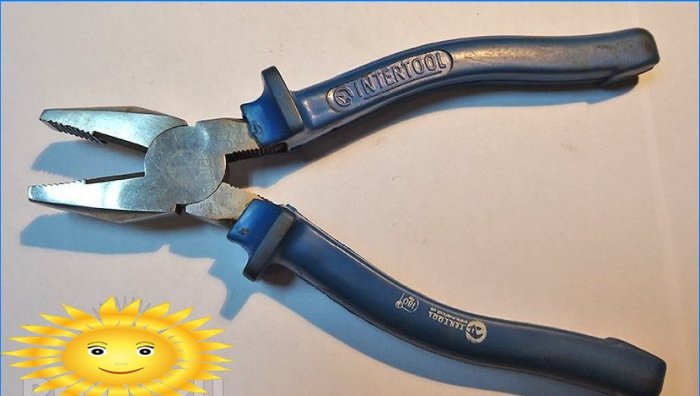

Klasické kliešte

Pre elektrikárov neexistuje viac univerzálny nástroj ako kliešte. Pri ich nákupe musíte venovať pozornosť nápisom na plastovej časti kľučiek. Ak existuje nápis 1 000 V, môžu sa použiť na vykonávanie elektrických prác, a to aj bez odpojenia napätia.

Kliešte uľahčujú uhryznutie do tenkých káblov alebo vodičov a môžu sa použiť na odizolovanie vodičov. Ak požadovaný kľúč s otvoreným koncom alebo kľúčom nie je k dispozícii, je možné skrutkové spojenie odskrutkovať alebo vytiahnuť pomocou klieští. Kliešte sa môžu použiť pri skrútení drôtov, aby sa dosiahlo lepšie spojenie. Kliešte sú najuniverzálnejším nástrojom pre elektrikárov, nemali by ste šetriť jeho kvalitou.

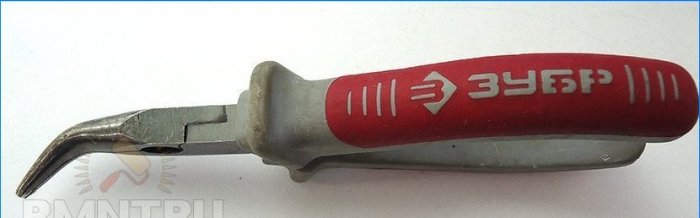

kliešte

Na optimalizáciu manipulácie s káblom je možné použiť špeciálne tvarované kliešte – kliešte s okrúhlou špičkou a kliešte s tenkou špičkou.

Zaoblený a zušľachtený tvar čeľustí tohto typu klieští umožňuje zjednodušenie montáže monolitických drôtov na skrutkové svorky (vytvorenie „krúžku“). Hlavnou vecou v nich je odolný kov a kvalitný plast na rukovätiach..

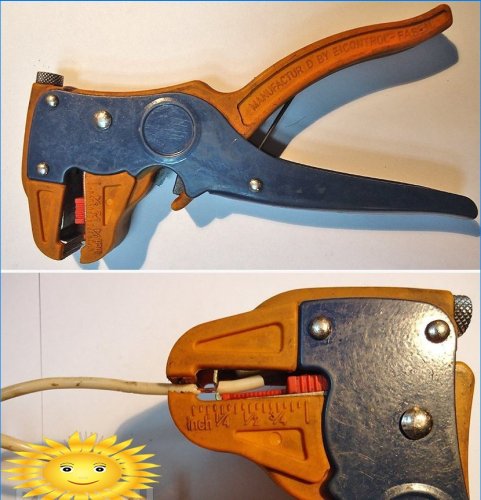

striptérky

Ak je potrebné vykonať veľký počet inštalácií, môže špecializovaný nástroj určený na odizolovanie drôtov rôznych priemerov, nazývaný odstraňovač, výrazne urýchliť prácu..

Odizolovanie drôtu z drôtu pomocou odstraňovača sa vykonáva jedným stlačením držadla, čo významne znižuje čas potrebný na vyťahovanie drôtov. S pomocou vstavaných klieští je drôt rezaný na odmerané dĺžky.

Názov nástroja	Typ nástroja	Cena, rub.
nôž	kňazský	sto
Štiepačky (bočné frézy)	Intertool 115 mm (NT-0104)	150
kliešte	Intertool 200 mm (HT-0106)	200
kliešte	Bison 2201-4-16	350
Rezačka káblov	Stanley 24 84	4600
striptérka	Embla	2200

Skrutkovače, kľúče, šesťuholníky

Zapojenie vodičov je možné vykonať pomocou niekoľkých druhov fixácie drôtov: v int a pružinovej svorke.

Ak je prvý typ známy už dlho do tej istej miery, potom sa typ pružinového upínania objavil relatívne nedávno a vďaka ľahkej inštalácii a spoľahlivosti upevnenia drôtov sa jeho popularita aktívne zvyšuje..

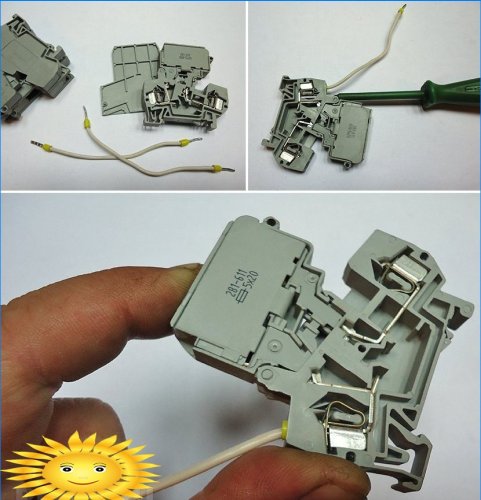

Inštalácia drôtu do svorkovnice pružinovej svorky

Princíp svorkovnice pružiny je jednoduchý. Vo vnútri je vodivá doska, na ktorú tlačí pružina, pomocou skrutkovača sa pružina stiahne späť a do vytvoreného priestoru medzi pružinou a vodičom sa navinie drôt. Po odstránení skrutkovača prameň bezpečne pripevní pružina.

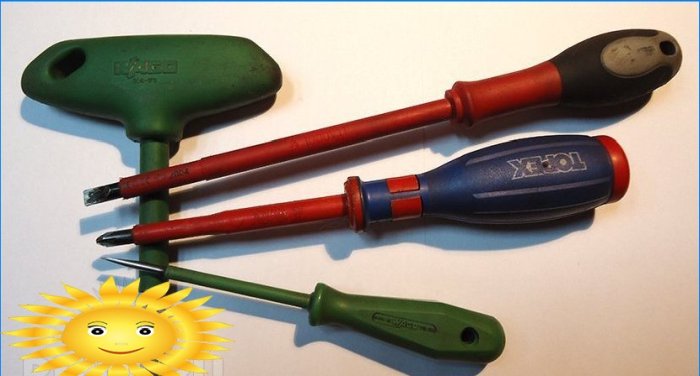

Hlavné typy skrutkovačov, ktoré sú potrebné pre prácu s elektrinou

Na základe potreby utiahnutia alebo stlačenia rôznych druhov spojovacích prvkov vyberie elektrotechnik optimálnu sadu skrutkovačov, kľúčov alebo nástrčných kľúčov, šesťuholníkov.

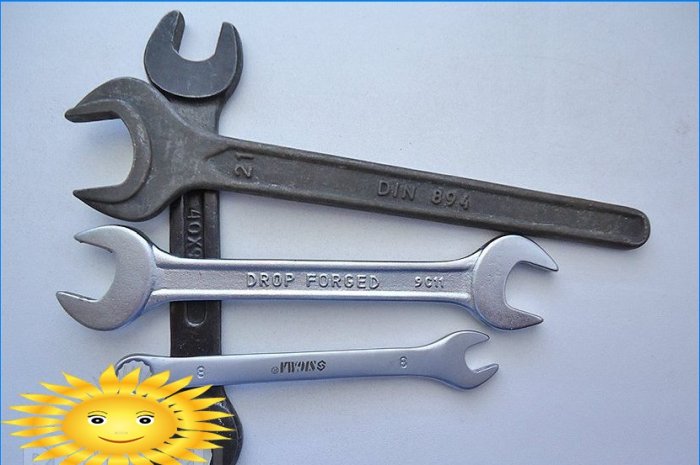

Kľúče (otvorené a krúžkové)

Súprava elektrikára by mala obsahovať krížové (+) a priame skrutkovače (-) rôznych veľkostí. Pri výbere je vhodné uprednostniť tie skrutkovače, ktoré majú na rukoväti značku 1000 V. Dobrá izolácia je potrebná, pretože pomerne často je potrebné „utiahnuť“ rôzne skrutkové spoje bez toho, aby sa uvoľnilo napätie. Špička takýchto skrutkovačov je pokrytá plastom, aby sa minimalizovala pravdepodobnosť náhodného kontaktu s inými časťami elektrickej inštalácie pod napätím..

Pretože kľúče a kľúče s otvoreným koncom sú úplne vyrobené z kovu, pred použitím ich skontrolujte, či neexistuje životu nebezpečné napätie..

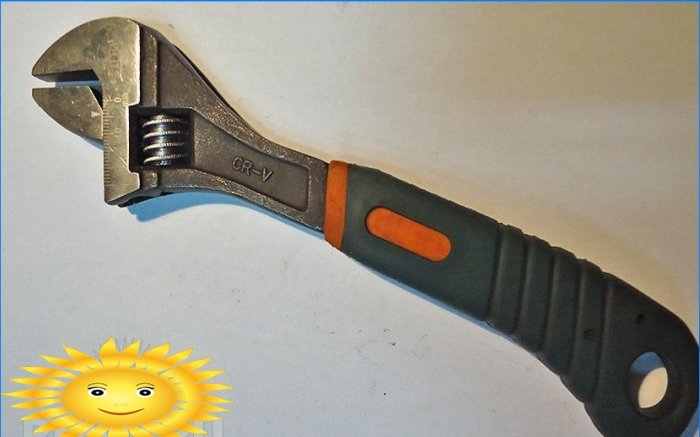

Nastaviteľný kľúč

V elektrických inštaláciách sa používajú skrutky a matice rôznych priemerov, z tohto dôvodu musíte mať so sebou solídny prísun kľúčov, takže veľa elektrikárov uprednostňuje kliešte a nastaviteľný kľúč..

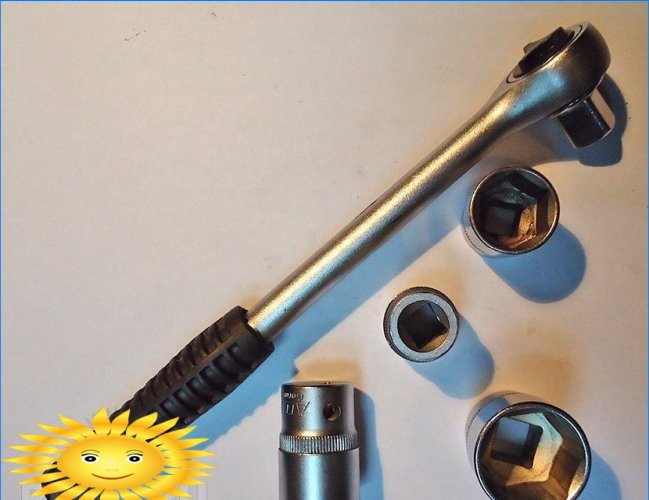

Vidlicový kľúč so sadou zásuviek

Na mnohých sedadlách sú matice a hlavy skrutiek „zapustené“ a dajú sa otáčať iba pomocou nástrčných kľúčov..

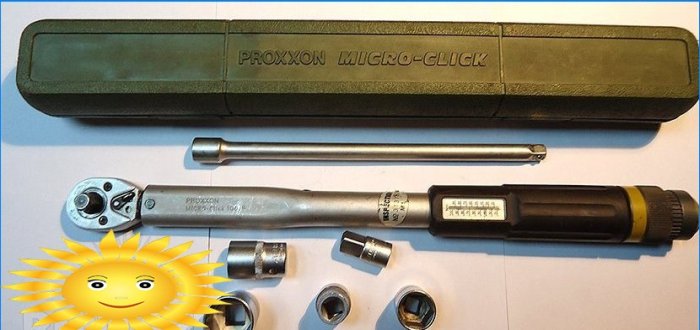

Momentový kľúč so sadou zásuviek

Pretože meď a hliník sú dosť mäkké kovy, je možné jednoznačne normalizovať napínaciu silu skrutiek a matíc v elektrických inštaláciách. Pri montážnych prácach je možné použiť momentový kľúč na reguláciu sily pôsobiacej na závitové spojenie.

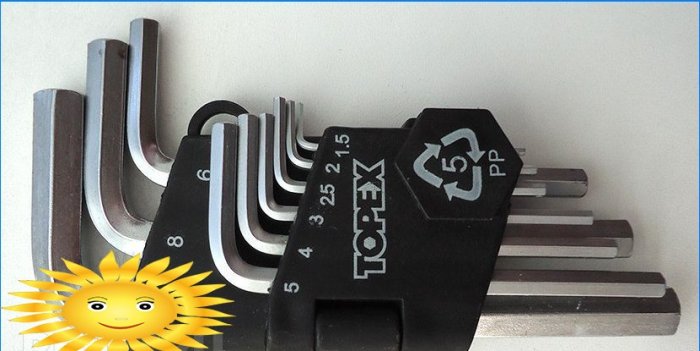

Sada šesťhranných kľúčov

Mnoho dovážaných elektrických zariadení a moderných domácich zariadení je vybavené skrutkami so šesťhrannou hlavou. Na prácu s nimi budete potrebovať špeciálnu súpravu.

Názov nástroja	Typ nástroja	Cena, rub.
Skrutkovače, súpravy	Stanley FatMax VDE 1000V, 6 ks. Skrutkovače (-): 2,5 x 50 mm, 3,5 x 75 mm, 5,5 x 150 mm Skrutkovače (+): PH1x100 mm, PH2x125 mm Skrutkovač sond	1300
šesťuholníky	Súprava Proline 9 dielna (1,5, 2, 2,5, 3, 4, 5, 6, 8, 10 mm)	150
Open-end kľúče	Sada, 15 klávesov 6 – 22 mm: 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19 a 22 mm	650
Nastaviteľný kľúč	Prolínový valec 150 mm (0-24 mm)	700
Nástrčné kľúče	Jonnesway 1/4 „4 – 13 mm zásuvky, 18 kusov	1400
Momentový kľúč.	Ombra 1/2 „DR, zosilnenie 42 – 210 Nm	1800

Nástroj na lisovanie hrotov

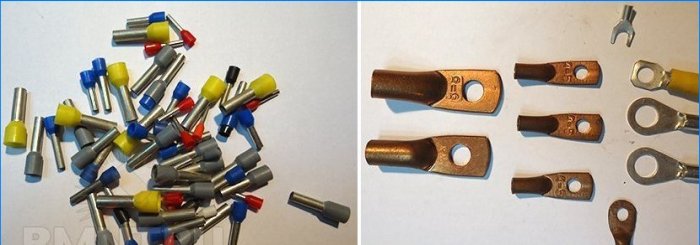

Mnohé elektrické práce zahŕňajú potrebu nasadiť a pripevniť špeciálne výstupky na kábel alebo drôt..

Oká môžu byť použité na bezpečné spojenie medených a hliníkových častí vodivých prvkov. Sú potrebné na pohodlné a spoľahlivé pripojenie flexibilných káblov alebo drôtov veľkého prierezu. Fixácia všetkých typov týchto hrotov sa vykonáva pomocou krimpovania. Na tieto práce sa používajú lisy rôznych kapacít..

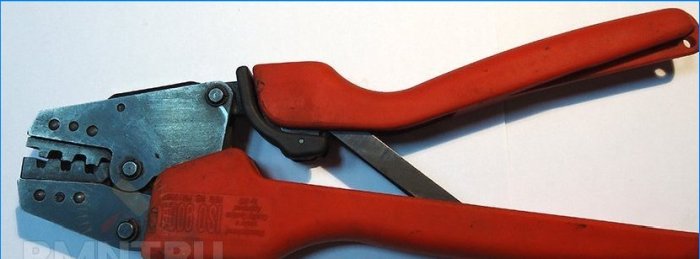

Lis na krimpovanie laniek s prierezom od 0,5 do 6 mm²

Doma nie je vždy možné vziať alebo kúpiť požadovaný krimpovací nástroj. Rovné objímky pre jemne uviaznutý drôt sa môžu krimpovať pomocou ťažkých klieští na stlačenie drôtu a objímky na rovný povrch. Špičky skrutiek pre vysoké zaťaženie sa môžu krimpovať pomocou zaobleného sekáča a kladiva. Úder dlátom by mal spadnúť presne do stredu hrotu, ale nemal by ho orezať, ale zatlačiť dovnútra a zaistiť kompresiu drôtov vo vnútri..

Názov nástroja	Typ nástroja	Cena, rub.
Krimpovací nástroj	HS 30 pre násadce s priemerom 0,5–6 mm	450
Krimpovací nástroj	TMN-N pre všetky druhy násadcov s priemerom 6-50 mm	1500

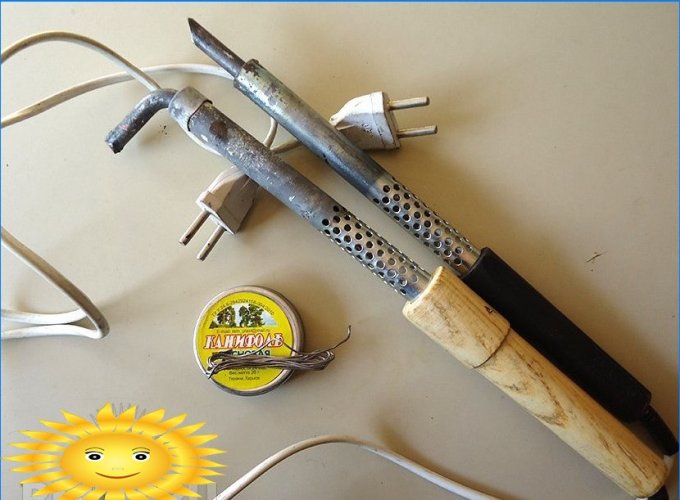

Spájkovací nástroj

Jedným z najbežnejších spôsobov pripojenia medených vodičov je ich spájkovanie s cínovými spájkami. Na tieto účely sa drôt zahrieva na teplotu topenia cínu a pomocou špeciálnych tavív sa naň nanáša cínový povlak..

Spájkovanie sa môže uskutočňovať pomocou elektrických spájkovačiek rôznych kapacít, v kelímkových peciach, pomocou fúkania petrolejových lámp a dokonca aj špeciálnych spájkovacích staníc. Pri výbere nástroja na tvrdé spájkovanie sa berie do úvahy veľkosť dielov na tvrdé spájkovanie a požadovaná presnosť. Spájkovačka 60 W je dostatočná pre väčšinu potrieb domácnosti.

Jemné spájkovanie sa vykonáva pomocou spájkovacích žehličiek 25 W, spájkovacie stanice sa používajú na obzvlášť precíznu a zložitú prácu.

Pomocou kelímkov a dúchadiel sa vykonáva spájkovanie hrubých medených prípojníc a pocínovanie (povlakovanie tenkou vrstvou cínu) obrobkov..

Názov nástroja	Typ nástroja	Cena, rub.
Elektrické spájkovačky	Pracovný model W30760 60W	180
Plynová spájka	Dremel Versaflame (F0132200JA)	2500

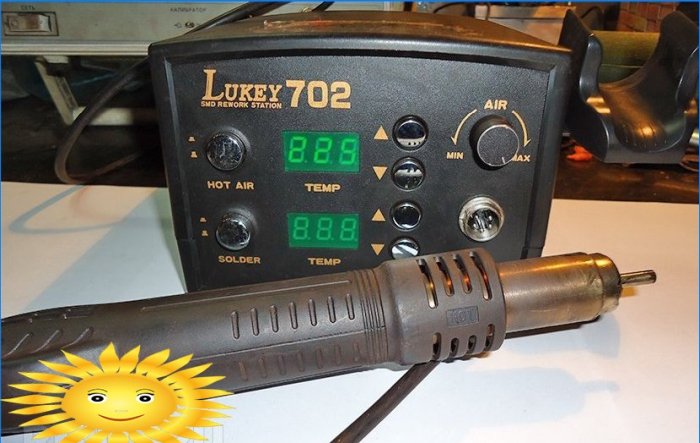

Spájkovacia stanica	Lukey 702	3000

Autonómne svetelné zdroje

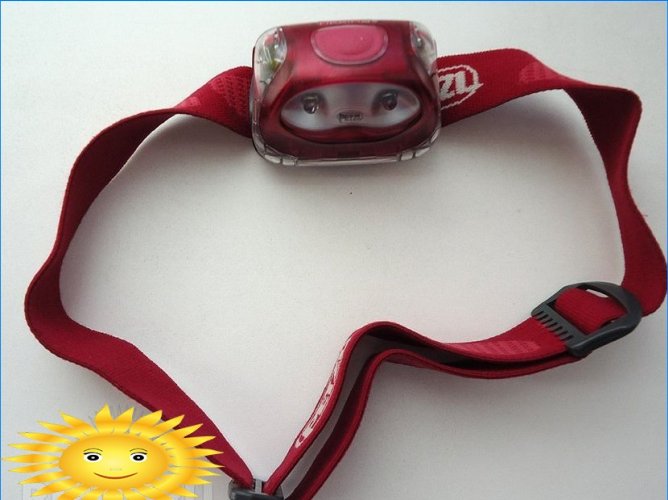

Pretože väčšina elektroinštalačných a opravárskych prác sa vykonáva po výpadku napájania, baterka napájaná z batérií alebo nabíjateľných batérií sa stáva jedným z dôležitých pomocných nástrojov pre elektrotechnika..

Počas inštalačných prác je najvýhodnejšie používať LED svetlomety, pretože vám umožňujú efektívne osvetľovať miesto výkonu práce a nenamáhať si ruky inštalatéra..

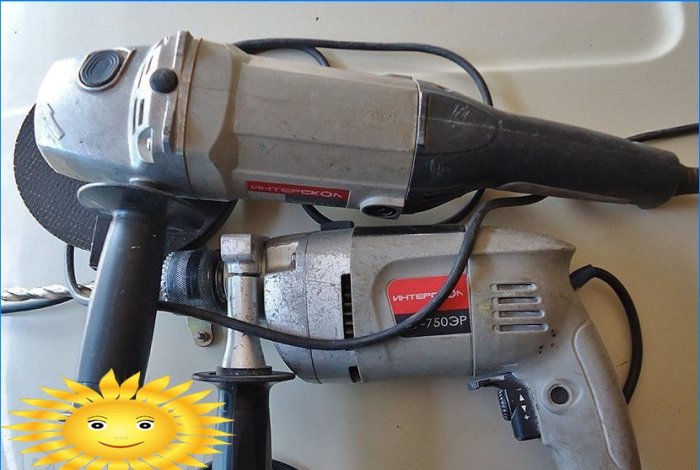

Prídavné elektrické náradie

Elektrická práca je často spojená s potrebou inštalovať a opraviť rôzne skrinky, zásuvky, vypínače. Elektrikár môže potrebovať vykonať skryté káble nad existujúcimi plochými stenami atď..

Na tieto účely sa používajú elektrické vŕtačky, príklepové vŕtačky, brúsky a nástenné strúhadlá. Súbor potrebných nástrojov sa vytvára podľa úlohy.

Zloženie elektrotechnickej súpravy sa veľmi líši v závislosti od zložitosti práce. Nákupom všetkých jeho hlavných komponentov by ste nemali šetriť kvalitu, pretože pred nami je veľa práce. K nákupu špecializovaného náradia alebo rôznych súprav sa však musí pristupovať opatrne a starostlivo, pretože ich náklady sú vysoké a potreba použitia môže byť minimálna. Nemali by ste okamžite minúť peniaze na špeciálne topánky, kombinézy a dielektrické rukavice. Rukavice môžu byť ľahko prepichnuté a elektricky poranené, akákoľvek obuv urobí, hlavná vec je, že podrážka je gumená a bez klincov. Oblečenie by tiež nemalo obsahovať veľa kovu. Hlavnou vecou pri práci elektrikára je opatrnosť a starostlivosť, a to nemá vplyv na náklady a množstvo nástroja..
