Inštalácia kamier a video monitorovacích systémov pre domácnosti a byty

Obsah článku

• Typická konfigurácia systému
• Výber a umiestnenie kamier
• Organizácia nahrávacieho centra
• Správa a prístup
• Spolupráca s inými systémami

Vnútorné video pozorovanie sa považuje za jeden z najúčinnejších prostriedkov prevencie a odhaľovania vlámaní. Tieto systémy už dávno prestali byť zložité. Dnes môže ktokoľvek nainštalovať a nastaviť sieť kamier samostatne a investovať do skromného rozpočtu..

Typická konfigurácia systému

Najlepším spôsobom, ako určiť výber systému video sledovania, je vyhodnotiť jeho komponenty osobitne. Na to musíte poznať všeobecnú topológiu a pochopiť, akú funkciu vykonávajú rôzne prvky. V závislosti od typu kamier sa štruktúra siete na sledovanie videa môže líšiť.

Analógové kamery sú najbežnejším typom snímania videa. Vysielajú kódovaný signál bez šifrovania v systéme PAL alebo SECAM, to znamená, že signál rovnakého druhu sa prenáša cez vodiče ako z videoprehrávača na televízor. Aby bolo možné takýto signál spracovať, je potrebné ho dekódovať a digitalizovať, čo robí videorekordér, ktorý dokáže súčasne spracovať niekoľko tokov z rôznych kamier. Registrátor digitalizuje záznam a odošle súbory na vzdialený server, odkiaľ má k nim užívateľ prístup.

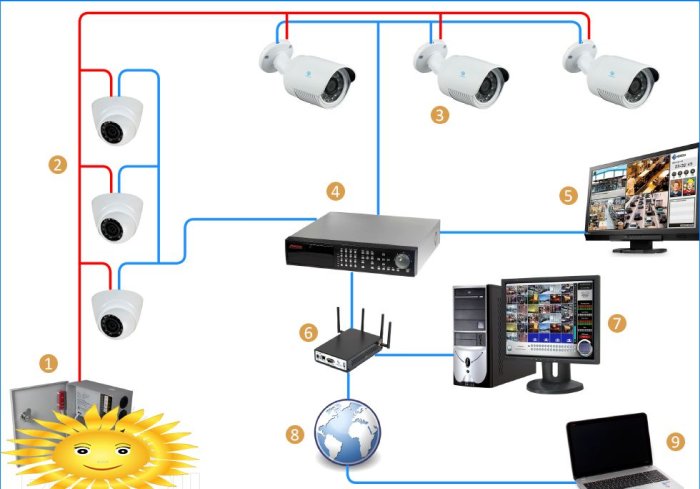

Analógové video sledovanie: 1 – stabilizované neprerušiteľné napájanie; 2 – interné analógové kamery; 3 – vonkajšie analógové kamery; 4 – videorekordér; 5 – monitor; 6 – modem / router; 7 – počítač v lokálnej sieti; 8 – internet; 9 – vzdialený prístup

Kamerový systém s IP kamerami je z technického hľadiska zložitejší, ale súčasne je oveľa jednoduchšie usporiadať a nakonfigurovať. Kamery samy digitalizujú signál, po ktorom sa dáta prenášajú cez protokol Ethernet priamo do pamäťového zariadenia. Prítomnosť distribuovanej siete dekodérov vedie k zvýšeniu nákladov na systém, na oplátku užívateľ získa vysokú rýchlosť prenosu dát, vysokú kvalitu a možnosť flexibilnejších nastavení kamery pre rôzne svetelné podmienky a rozsah pozorovania.

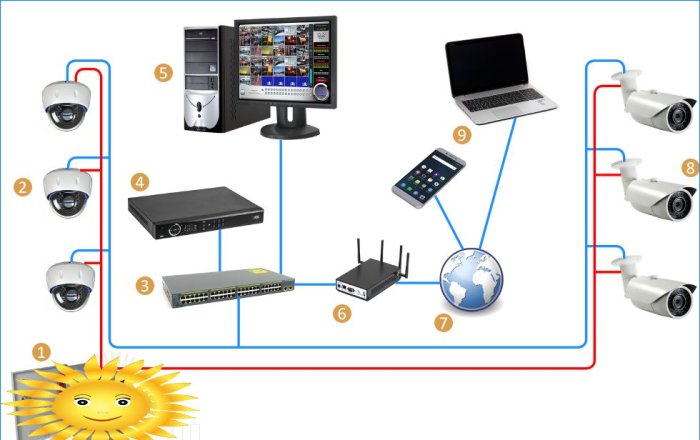

Schéma video sledovania s IP kamerami: 1 – stabilizované neprerušiteľné napájanie; 2 – kupolové IP kamery; 3 – spínač; 4 – videorekordér IP; 5 – video monitorovacie miesto; 6 – smerovač; 7 – internet; 8 – vonkajšie IP kamery; 9 – vymazaný používateľ

Nezabudnite, že všetky kamery vyžadujú pripojenie na nízkonapäťové stabilizované napájanie. Systém môže obsahovať aj ďalšie zariadenia: polohové regulátory riadených kamier, spínače na pripojenie požiarnych a bezpečnostných poplachových systémov, rozbočovače videosignálu. Koncový bod systému – server na spracovanie videa – môže byť tiež vybavený úplne odlišným softvérom na prezeranie a organizovanie uložených súborov.

Výber a umiestnenie kamier

Najpálčivejšou otázkou pri organizovaní systému video sledovania je, koľko kamier je potrebných na spoľahlivé prevzatie kontroly nad určitým územím. Našťastie, ak hovoríme o byte, je potrebných niekoľko monitorovacích bodov. Všeobecnou zásadou je monitorovať hlavné cesty pohybu a uchovávania cenností. Ak hovoríme aj o vzdialenom monitorovaní detí alebo servisného personálu, môže byť potrebné nainštalovať kamery v iných obývaných oblastiach..

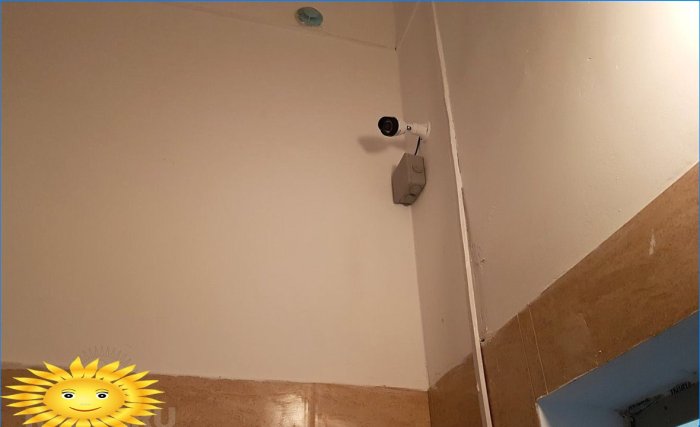

Povinnou oblasťou, nad ktorou sa vyžaduje video monitoring, je vstupná hala. Je povinné umiestniť tu aspoň jednu kameru, do zorného poľa, kde budú umiestnené predné dvere. Druhá kamera môže byť umiestnená s opačným zorným poľom.

Jedna kamera sa dá umiestniť do obývacej izby a obývacej izby. Sú umiestnené v najväčšej vzdialenosti od dverí vedúcich do miestnosti alebo na princípe zakrytia najväčšej plochy. Ak hovoríme o pasívnej miere ochrany proti krádeži, nebude zbytočné inštalovať skryté kamery, napríklad v oblasti bezpečného alebo iného miesta, kde sa uchovávajú cenné veci..

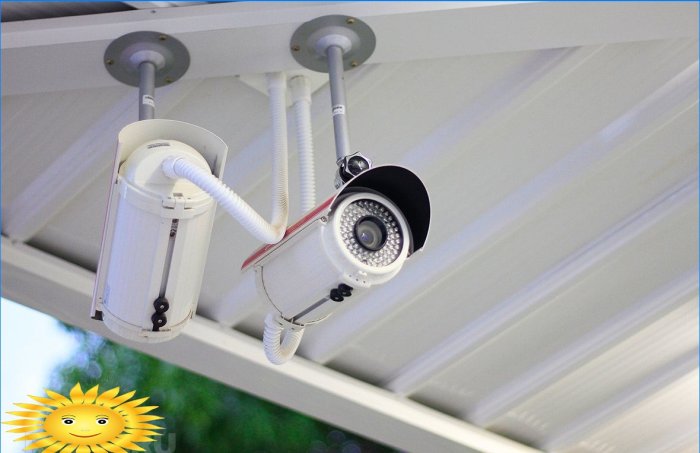

Najvýhodnejšie je používať kamery PTZ na sledovanie detí alebo sluhov. Regulácia polohy umožňuje ovládať miestnosť až do 50 m iba v jednom bode snímania videa² aj keď nie je možné nastaviť uhol pohľadu a zaostrenie. Nesmieme zabúdať na externé video sledovanie: kamery by sa mali inštalovať s výhľadom na vstupné brány, oplotenie miesta, kde je najpravdepodobnejšie prienik, av prípade bytov – na podlahovú plochu s výhľadom na vstupné dvere a schodisko..

Spravidla sa na inštaláciu do bytu kupujú matice CMOS s malou ohniskovou vzdialenosťou (do 10 mm) a rozlíšením maximálne 2 Mp pre digitálne fotoaparáty a až 960 TVL pre analógové kamery. Existuje tiež metóda výpočtu rozlíšenia založená na pomere 200 pixelov na každý meter horizontálnej a vertikálnej oblasti pokrytia – s touto kvalitou videa môžete efektívne rozoznať tváre a malé detaily oblečenia. Keďže sa fotoaparáty používajú v rôznych svetelných podmienkach, je dôležité, aby boli schopné upraviť citlivosť a expozíciu svetla. Ak navyše potrebujete nahrávať video v noci, nebude zbytočné mať vstavané IR osvetlenie príslušného rozsahu..

Organizácia nahrávacieho centra

Po určení počtu a umiestnenia kamier môžete začať s výberom registrátora alebo sieťového smerovača. Dĺžka linky je okrem počtu pripojených kanálov dôležitým kritériom – podľa týchto parametrov musí zariadenie na zhromažďovanie informácií zodpovedať existujúcej sieti kamier. Je tiež dôležité, aby procesor analógového záznamového zariadenia bol schopný spracovávať signál bez straty pri rýchlosti záznamu a čísle TVL, ktoré kamery produkujú..

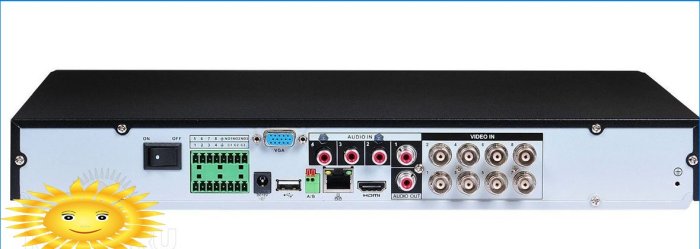

Osemkanálový viacformátový videorekordér

Pre byty sa najčastejšie používajú štvor- a osem-kanálové duplexné analógové rekordéry. Môžete si vybrať smerom k zariadeniu so vstavaným displejom (Hikvision DS-7204AHLI-S), ktorý výrazne uľahčí náhľad uložených video súborov. Navrhovaná voľba sa vyznačuje minimálnym dostatočným súborom parametrov, ale ak potrebujete nahrávanie vo vyššej kvalite, môžete venovať pozornosť osemkanálovému Oltec HDVR-04. Obaja registrátori majú možnosť zapisovať súbory na disk SATA alebo na vzdialený server, ak sú pripojení k internetu.

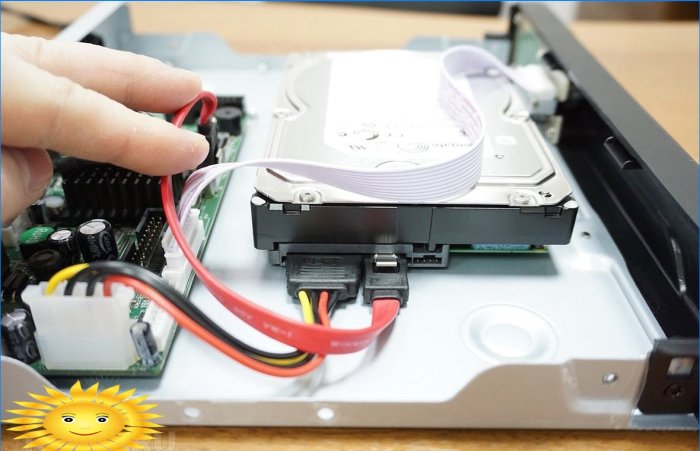

Pripojenie pevného disku k DVR

Sieťové IP kamery sú jednoduchšie, ale predstavuje to chybu systému v oblasti zabezpečenia. Faktom je, že konštrukcia uzavretého systému vyžaduje inštaláciu samostatného servera, ktorého úlohu pri sledovaní analógového videa hrá relatívne lacný zapisovač. Ak neexistujú žiadne špeciálne požiadavky na bezpečnosť systému, IP videokamery sú výhodné vo všetkom okrem nákladov: je ľahšie kombinovať ich s bežným smerovačom pre siete Ethernet na fyzickej úrovni, všetko ostatné nastavenie sa týka nastavenia vhodného softvéru. Nie je možné spomenúť možnosť bezdrôtového pripojenia IP kamier – zariadenia so zabudovaným bezdrôtovým adaptérom sú drahšie, ale okrem napájania pomáhajú vyhnúť sa dodatočnej kabeláži..

Správa a prístup

Výhodou uzavretých systémov je to, že nikto okrem majiteľov bytov nebude mať k dispozícii nahrávacie súbory. Každý iný typ systému pripojeného na internet má rovnaké bezpečnostné nedostatky ako akékoľvek sieťové zariadenie. Najzraniteľnejšie sú v tomto ohľade bezdrôtové kamery: hoci šifrovaný signál nemožno zachytiť, dá sa ľahko utopiť a systém na chvíľu vypne..

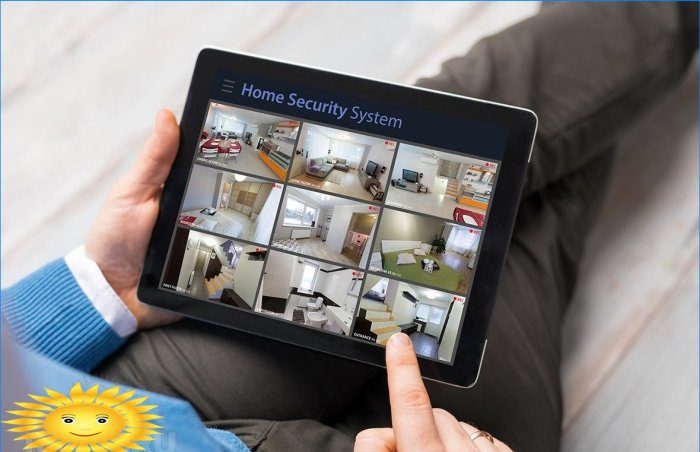

Pripojenie systému k celosvetovej sieti má však svoje výhody, z ktorých najjasnejším je prístup k archívom odkiaľkoľvek na svete kedykoľvek. Pri zápise súborov na vzdialený server môže byť systém úplne zabezpečený, napríklad nastaviť prenos prostredníctvom zabezpečeného kanála SSH a zakúpiť licenčný softvér, ktorý navyše zašifruje informácie uložené na serveri..

Spolupráca s inými systémami

Na záver treba pripomenúť funkcie systémov video sledovania, ktoré ich odďaľujú od kategórie drahých hračiek. V prvom rade hovoríme o možnosti potvrdenia nebezpečenstva pri spustení bezpečnostného alebo požiarneho poplachu. Bežné videokamery môžu tiež pôsobiť ako detektory pohybu alebo plameňa, ktoré pracujú ako súčasť bezpečnostných systémov.

Prvým spôsobom, ako skombinovať video monitorovací systém s alarmom, je použitie špeciálnych analytických programov, napríklad Axxon Intellect. Náklady na takýto softvér na nekomerčné účely nepresahujú 10 dolárov. Ďalším spôsobom je pripojenie externého diskrétneho prepínača k serveru video sledovania, ktorý bude vysielať zodpovedajúce signály do výstražnej jednotky o prítomnosti pohybu v konkrétnej bezpečnostnej zóne..
