Inštalácia zásuviek a spínačov: montáž zásuvky do steny

Obsah článku

• Pravidlá pre inštaláciu zásuviek a spínačov
• Výber zásuvkovej skrinky v závislosti od typu a materiálu stien
• Markup
• Príprava výklenkov alebo otvorov
• Betón, penový betón, tehla
• Sadrokartónové dosky alebo iný listový materiál
• Spôsob napájania a ukladania káblov
• Inštalácia a zabezpečenie zásuvky

Nie je potrebné hľadať odborníka na inštaláciu zásuviek a spínačov. Tieto práce môžete vykonať sami a nie horšie ako profesionálni pracovníci. Stačí dodržať jednoduché pravidlá a splniť požiadavky noriem. Aby všetko fungovalo úhľadne, budete si musieť kúpiť alebo vypožičať si časť nástroja.

Pravidlá pre inštaláciu zásuviek a spínačov

Poloha zásuviek na stenách sa určuje v súlade so stanovenými úlohami, distribúciou domácich a multimediálnych zariadení a pohodlím. Existujúce normy definujú požiadavky na distribúciu zásuviek a výhybiek, čo sa týka prípustných vzdialeností od miesta inštalácie od plotov, otvorov a podlahy:

1. Vzdialenosť od podlahy v obytných priestoroch – 30 cm pre zásuvky a 90 pre spínače a stmievače.
2. Vzdialenosť od podlahy pre zásuvky v kuchyni – 110 – 120 cm (pre práčku, umývačku riadu je povolená výška 100 cm).
3. Vzdialenosť od susedných stien, priečok a iných stacionárnych objektov – 15 cm.
4. Skupiny zásuviek a spínačov sú namontované horizontálne v jednej rade k sebe.
5. Vzdialenosť medzi stredmi dvoch vývodov v skupine – 71 mm.

Všetky vzdialenosti sa merajú od úrovne finálnej podlahy a obkladu steny, čo by sa malo zohľadniť pri príprave zásuviek v počiatočných fázach opravy..

Výber zásuvkovej skrinky v závislosti od typu a materiálu stien

V súčasnosti sa ako materiál na montáž debien používa iba plast. Pri výbere by ste sa mali zamerať na tieto vlastnosti:

1. Spôsob inštalácie. V masívnych alebo dutých stenách. Tieto majú špeciálne svorky na upevnenie na sadrokartónové dosky alebo iný materiál na steny.
2. Rozmery. Štandardný priemer hrdla je 71 mm, s rôznou hĺbkou. Konvenčné zásuvky sú inštalované v krabiciach s hĺbkou 45 mm, stmievače a špeciálne vypínače a zásuvky v zapustených zásuvkách 60 mm.

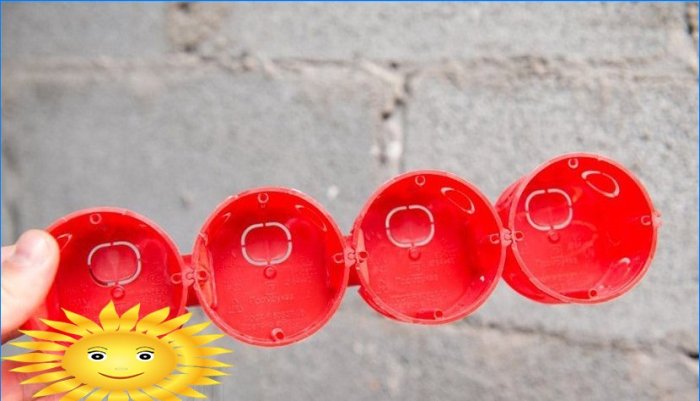

3. Single alebo butt. Butt, výstupy kompozitných zásuviek majú špeciálny výstupok v spodnej časti na ich zoskupenie do radu s vytvorením kanálu na uloženie prepínacej zbernice. K dispozícii sú tiež hotové kombinácie kombinovaných 2 alebo 4 zásuvkových skriniek.
4. Prítomnosť spojovacích prvkov. Pozdĺž okrajov prednej časti škatule sú samorezné stojany na upevnenie zásuviek s príslušnou perforáciou na montážnej doske..

Markup

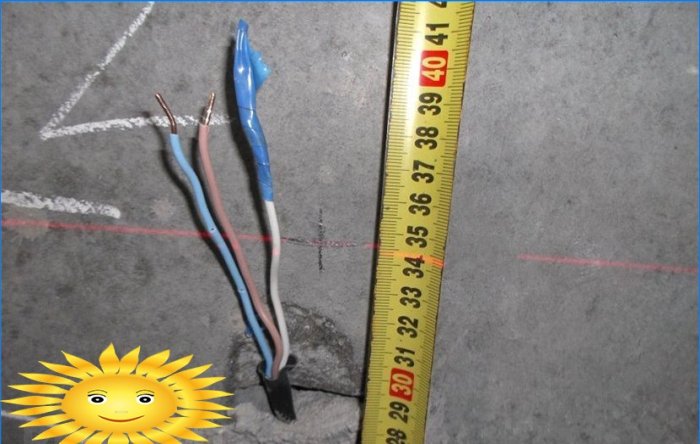

Uveďte miesta, kde budú inštalované zásuvky. V súlade s požiadavkami je vyznačená poloha stredu vývodu. Nakreslite zvislú a vodorovnú čiaru na úrovni s priesečníkom v označenom bode. Nakreslite kruh s priemerom 72 mm. V tehlových stenách je žiaduce, aby stred značky spadol na telo tehly a nie na šev v sadrokartónových priečkach – s vylúčením vstupu do profilu rámu.

Príprava výklenkov alebo otvorov

Ako bude výklenok pripravený na inštaláciu zásuvky, je určený v súlade s dizajnom steny alebo priečky a materiálom, z ktorého je vyrobený..

Dizajn určuje poradie akcií:

1. Zranený (betón, tehla, penový betón atď.).
2. Dutina (sadrokartón, drevotrieska atď.).

V súlade s materiálom stien sa vyberá nástroj a metódy vzorkovania materiálu z výklenku.

Betón, penový betón, tehla

Existujú tri spôsoby, ako vyvŕtať dieru:

1. Uhlová brúska a diamantové koleso.
2. Vŕtanie otvorov po obvode.
3. Pomocou korunky so správnym priemerom.

Pomocou uhlovej brúsky (brúsky)

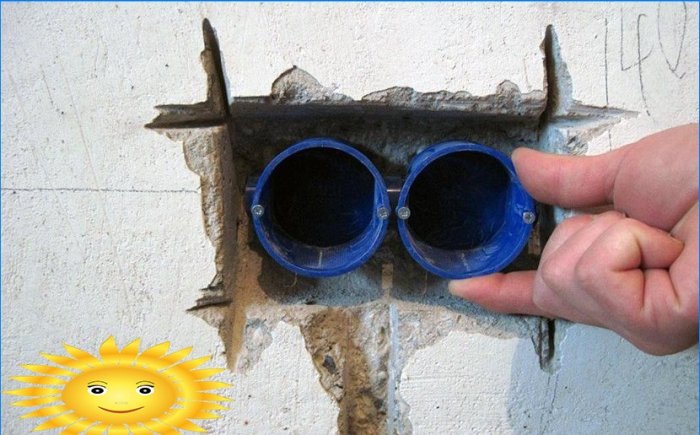

Pomocou uhlovej brúsky (brúsky) a diamantového kolesa sa pozdĺž horného a dolného okraja kruhu urobia dva vodorovné rezy a po stranách dva vertikálne rezy. Rezy sa robia tak, aby hĺbka zárezu bola vo všetkých rohoch najmenej 45 mm. Ďalej sa pomocou sekáča a kladiva vyberie materiál vo vnútri.

Nevýhody tejto metódy sú obrovské: prach v kolosálnych množstvách, výstup zo štrbín ďaleko za požadovanú úroveň, štvorcová depresia namiesto okrúhleho – zväčšenie objemu roztoku na plnenie.

Pomocou dierovača a vŕtačky

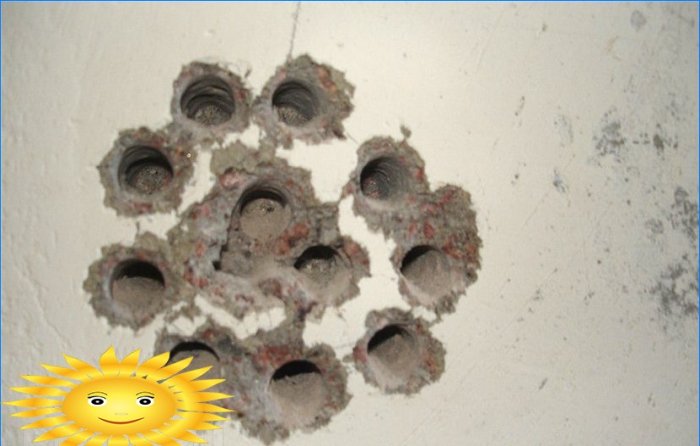

Vŕtanie po obvode budúceho prehlbovania vám umožní presnejšie sa vysporiadať. Použité betónové vŕtačky s priemerom 6-8 mm. Je lepšie vŕtať priamo pozdĺž označeného kruhu alebo z jeho vonkajšej strany pozdĺž dotyčníc. Vzdialenosť medzi každým novým vŕtaním je asi 8-10 mm.

Ďalej je všetok materiál vo vnútri kruhu vybraný do požadovanej hĺbky. Jednoduchá a spoľahlivá možnosť, ktorá nevyžaduje ďalšie investície, s výnimkou času.

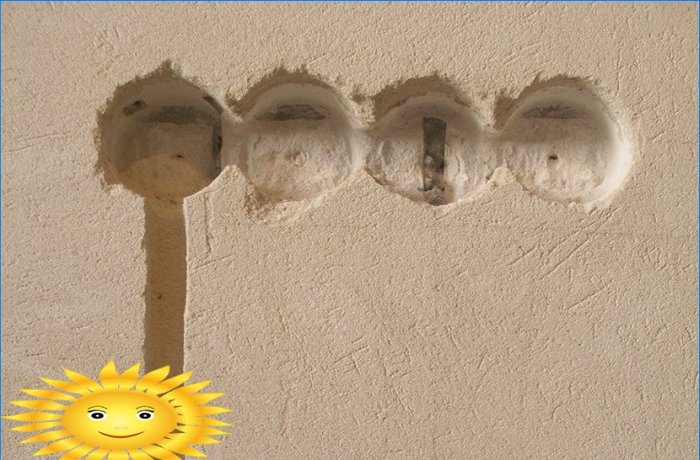

Perforátor a korunka

Najúčinnejším spôsobom je použitie 68 mm vrtáka s víťaznými zubami alebo diamantovým povlakom. V prípade penobetónu je povolené používať sadrokartónové korunky:

1. Vytvorte drážku v strede značky.
2. Korunku pripevnite do razidla a nastavte zarážku do hĺbky 55 – 60 mm.
3. Vrták umiestnite do stredu koruny oproti pripravenému vybraniu. Vŕtajte postupne niekoľkými krátkymi cyklami.
4. Keď sa prehlbuje, vyberte korunu a odstráňte betónový prach a triesky.
5. Po prechode do celej hĺbky odstráňte korunku a uvoľnite priestor z betónu pre objímku pomocou sekáča a kladiva alebo kladiva pomocou špachtle, potom zarovnajte dno výsledného výklenku.

Sadrokartónové dosky alebo iný listový materiál

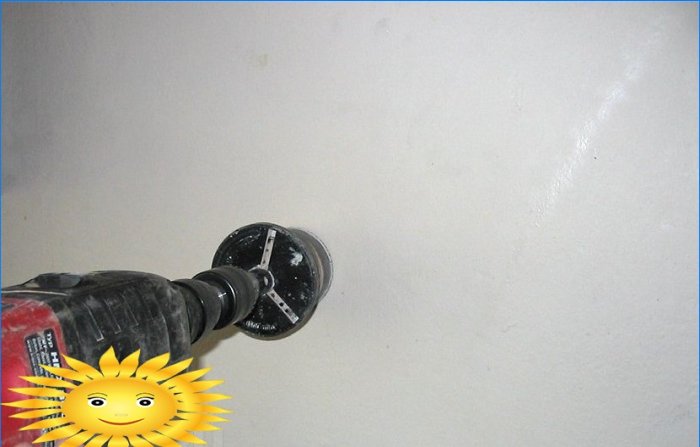

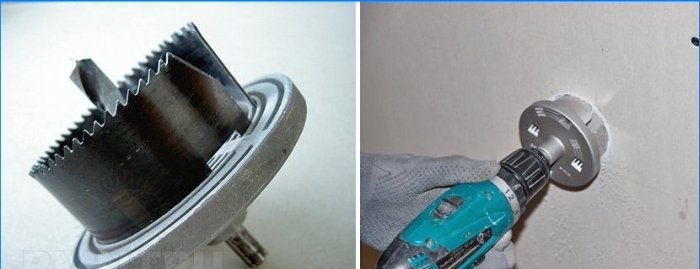

Používa sa špeciálna sadrokartónová korunka so zubami s priemerom 68 mm. Na vytvorenie otvoru v strede značky použite skrutkovač alebo zarážku. Pripevnite vrták na skľučovadlo. Vŕtajte sadrokartón pomocou vŕtačky z korunky a potom otvoru pre objímku.

Ak nie je k dispozícii žiadna korunka, na vŕtanie otvorov okolo obvodu značky sa použije vrták 6 – 8 mm, potom sa odstráni stredná časť. Hrany sú zarovnané pomocou súboru.

Spôsob napájania a ukladania káblov

Vodiče sú vedené na miesto inštalácie zásuviek v záblesku, čo sa robí pred inštaláciou zásuviek. V dutých priečkach je kábel kladený výlučne v ochrannej zvlnení so pripevnením pozdĺž stĺpikov rámu.

Inštalácia a zabezpečenie zásuvky

Zásuvka musí byť nainštalovaná tak, aby držiaky pre vývod alebo spínač boli presne vodorovné. Nástenná krabica je upevnená maltou v tehlovej, betónovej alebo pórobetónovej stene alebo svorkami v dutých priečkach a opláštených stenách.

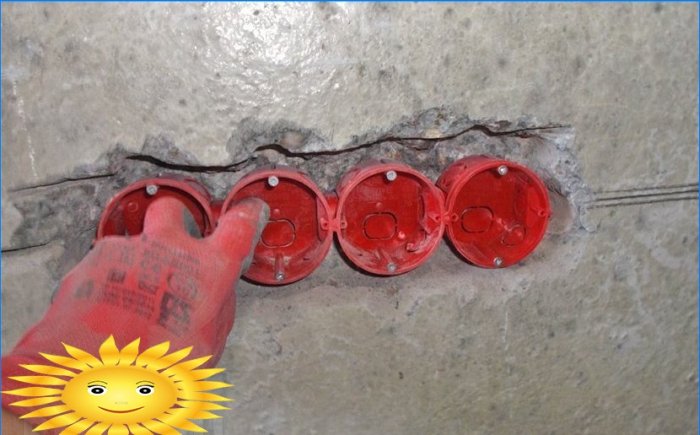

Pri inštalácii bloku kombinovaných zásuvkových skriniek sa môžu vyskytnúť ťažkosti. Aj malé skosenie výšky a sklonu vedie k tomu, že zásuvky alebo vypínače sa navzájom mierne posunú, čo vizuálne vyzerá škaredo.

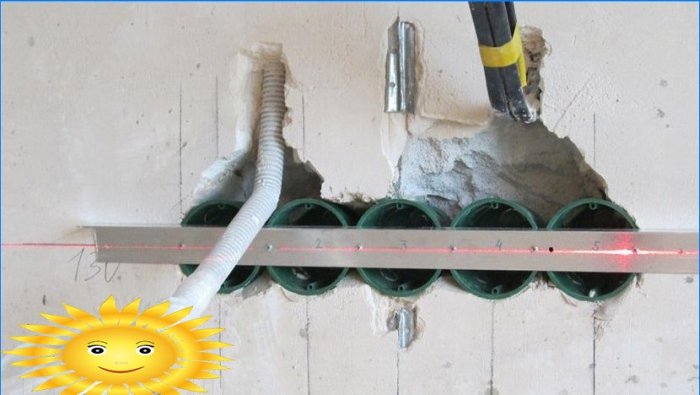

Pomôže vám to celkom jednoduchý trik. Pripravte si hliníkový alebo oceľový roh o 40 mm dlhší ako je šírka pripraveného výklenku o 20 cm. Pozdĺž okrajov rohu o krok späť o 2 cm vyvŕtajte ďalšie dva otvory. Upevnením zásuvkových skríň na rohu ich bude možné rovnomerne zasunúť a upevniť v jednej úrovni bez skreslenia. Otvory v okrajoch pomôžu pevne pritlačiť konštrukciu k stene.

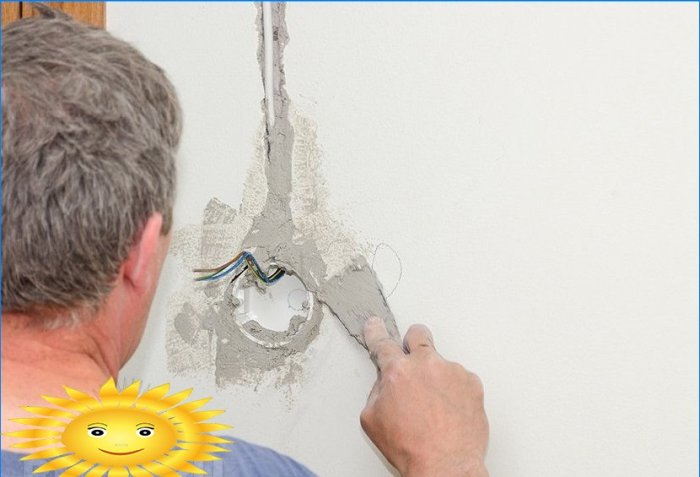

Na upevnenie malty:

1. Pripravte otvor v stene.
2. Zmiešajte maltu alebo alabastr.
3. Naneste vrstvu malty na vnútorný povrch tak, aby pri zasunutí hrdla časť vyčnievala smerom von a zadná stena jednoznačne spočívala na riešení..
4. Preveďte kábel technickým otvorom zásuvky. Násuvku násilne zatlačte a vyrovnajte.
5. Odstráňte prebytočný roztok.

Pokračujte v inštalácii zásuviek a spínačov až po úplnom zaschnutí roztoku, najmenej za deň.

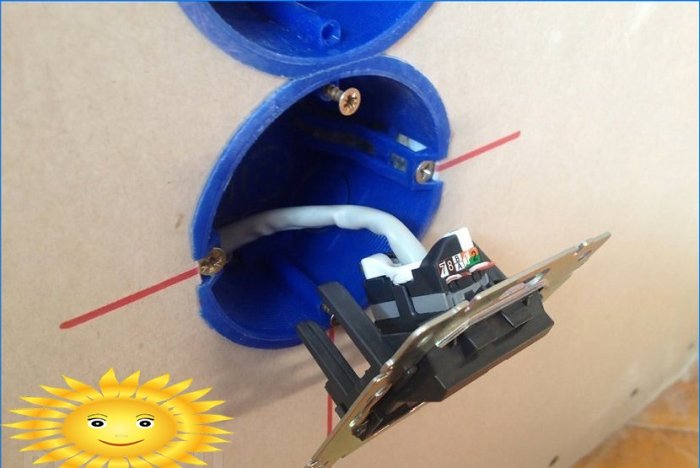

Na montáž do dutých stien:

1. Vyberte montážne dosky zo zásuvky.
2. Do technologického otvoru vložte prívodný kábel a ochranné zvlnenie zaistite nylonovou sponou. Nainštalujte objímku do pripraveného otvoru.
3. Dosky zasuňte do otvorov na spodnej strane objímky a utiahnite ich pomocou skrutiek alebo skrutiek so samořeznými skrutkami zo súpravy do zásuvky..

Pred dotiahnutím upevňovacích prvkov sa musí vodorovne overiť úroveň inštalácie. Zásuvky a vypínače môžu byť nainštalované okamžite po inštalácii zásuvky.
