Nastavenie a nastavenie podlahového kúrenia

Obsah článku

• Typické schémy pripojenia
• Teplotný režim
• Pravidlá plnenia systému
• Práca s prietokomermi kolektora
• Automatické a manuálne vyrovnávanie teploty

Aby podlahové vykurovanie fungovalo tak, ako sa očakávalo, vyžaduje sa nielen prísne dodržiavanie pravidiel postupu inštalácie a používanie vhodných materiálov. Dnes budeme hovoriť o nastavení prevádzky vykurovacích okruhov a zásadách ladenia prevádzkových režimov teplej podlahy.

Typické schémy pripojenia

Podlahové vykurovanie sa zriedka používa ako jediný zdroj vykurovania. Vykurovanie iba ohrievaním podlahy je povolené iba v oblastiach s miernym podnebím alebo v miestnostiach s veľkou plochou, kde nie je odvod tepla obmedzený na nábytok, interiérové ​​predmety alebo nízku tepelnú vodivosť podlahovej krytiny. Takmer vždy je potrebné kombinovať radiátorové okruhy, zariadenia na prípravu teplej vody a podlahové vykurovacie okruhy do jedného vykurovacieho systému.

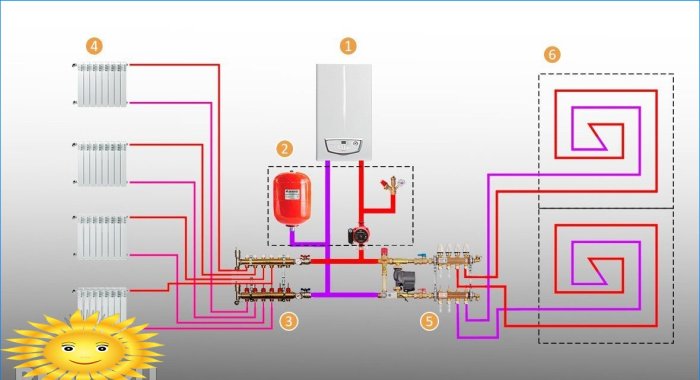

Typická schéma kombinovaného vykurovacieho systému s pripojovacími radiátormi a podlahovými vykurovacími okruhmi. Toto je technologicky najvyspelejšia a ľahko prispôsobiteľná možnosť, vyžaduje si však aj značnú počiatočnú investíciu. 1 – vykurovací kotol; 2 – bezpečnostná skupina, obehové čerpadlo, expanzná nádrž; 3 – kolektor pre samostatné dvoj rúrkové pripojenie radiátorov podľa schémy „hviezd“; 4 – vykurovacie telesá; 5 – podlahový vykurovací kolektor obsahuje: obtok, trojcestný ventil, termostatickú hlavicu, obehové čerpadlo, hrebene na spojenie podlahových vykurovacích obvodov s reduktormi a prietokomermi; 6 – obrysy teplej podlahy

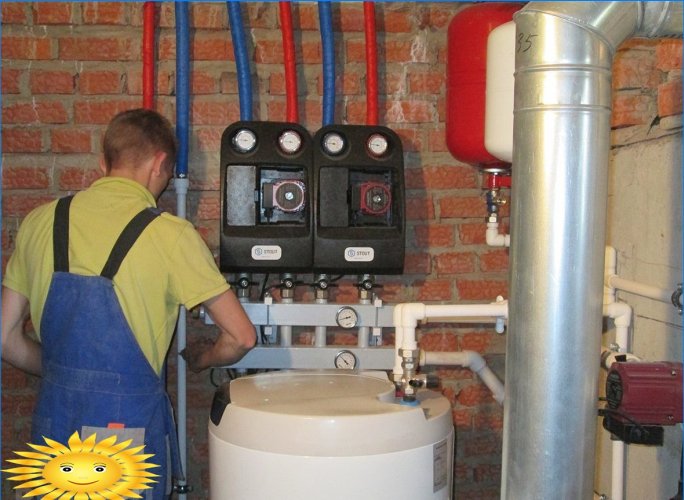

Pri realizácii potrubia v kotolni existuje pomerne veľké množstvo variantov, zatiaľ čo v každom jednotlivom prípade existujú rôzne princípy činnosti hydraulického systému. Ak však nezohľadníte mimoriadne špecifické možnosti, existuje len päť spôsobov, ako koordinovať činnosť vykurovacích zariadení rôznych typov:

1. Paralelné zapojenie podlahového vykurovacieho kolektora do hlavnej vykurovacej jednotky. Miesto zapojenia do vedenia sa musí vykonať pred miestom pripojenia siete radiátora, prívod chladiva je zabezpečený prídavným obehovým čerpadlom..
2. Kombinuje sa podľa typu primárnych a sekundárnych kruhov. Hlavné potrubie zabalené v kruhu má v prívodnej časti niekoľko prietokových obmedzení, prietoková rýchlosť chladiacej látky v pripojených obvodoch klesá so vzdialenosťou od zdroja tepla. Vyváženie prietoku sa vykonáva výberom prietoku čerpadla a obmedzením prietoku regulátormi.
3. Spojenie s krajným bodom koplanárneho kolektora. Pohyb chladiva v podlahových vykurovacích slučkách je zabezpečený spoločným čerpadlom umiestneným v sekcii generátora, zatiaľ čo systém je vyvážený podľa princípu prioritného toku..
4. Pripojenie pomocou nízko stratovej hlavice je ideálne pre veľké množstvo vykurovacích zariadení, výrazné rozdiely v prietokoch v obvodoch a značnú dĺžku slučiek podlahového vykurovania. Táto voľba tiež používa koplanárne potrubie, zatiaľ čo hydraulická šípka je nevyhnutná na odstránenie poklesu tlaku, ktorý narúša správnu činnosť obehových čerpadiel..

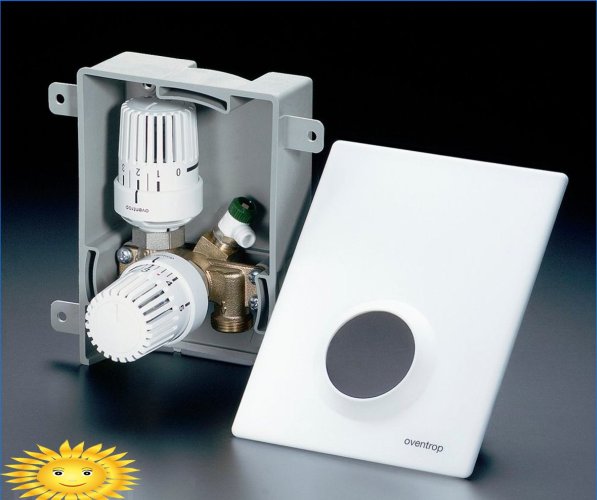

5. Lokálne paralelné pripojenie slučky cez unbox. Táto voľba je vhodná na pripojenie krátkej podlahovej slučky, napríklad ak potrebujete podlahu vykurovať iba v kúpeľni..

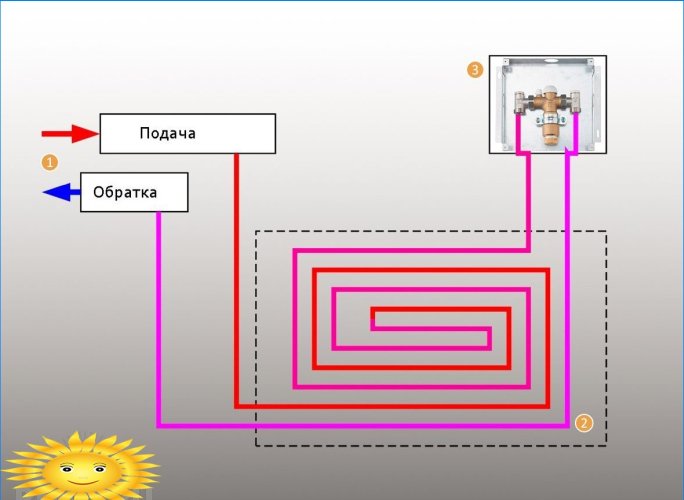

Najjednoduchšia možnosť pripojenia podlahového vykurovacieho okruhu k vykurovaciemu systému radiátora s teplotou chladiacej kvapaliny 70 – 80 ° C. 1 – vedenie s prívodom a návratom vysokoteplotného okruhu; 2 – obrys podlahového kúrenia; 3 – unbox.

Je potrebné si uvedomiť, že povaha podlahového kúrenia sa môže tiež meniť v závislosti od inštalačného vzoru cievky. Schéma „slimáka“ sa považuje za optimálnu, v ktorej sú trubice uložené vo dvojiciach, čo znamená, že celá plocha je takmer rovnomerne vyhrievaná. Ak je teplá podlaha usporiadaná ako „had“ alebo „labyrint“, je prakticky zaručená tvorba chladnejších a teplejších zón. Tento nedostatok sa dá eliminovať, a to aj vďaka správnemu nastaveniu..

Teplotný režim

Pred úpravou teplej podlahy je veľmi dôležité stanoviť jasnú predstavu o účele, na ktorý sa vykonáva. Podľa princípu činnosti je voda vyhrievaná podlaha zásadne odlišná od ostatných vykurovacích zariadení. Hlavným rozdielom je prevádzková teplota chladiacej kvapaliny. Ak sa prívod do radiátorovej siete uskutočňuje pri teplotách do 80 ° C, ohrev chladiacej látky vstupujúcej do podlahovej vykurovacej cievky je obmedzený na 40–42 ° C. Táto potreba je dôsledkom pohodlia a bezpečnosti. V normálnom režime teplota na podlahe kolíše v rozmedzí 22 – 26 ° С, silnejšie zahrievanie spôsobuje nepríjemné pocity.

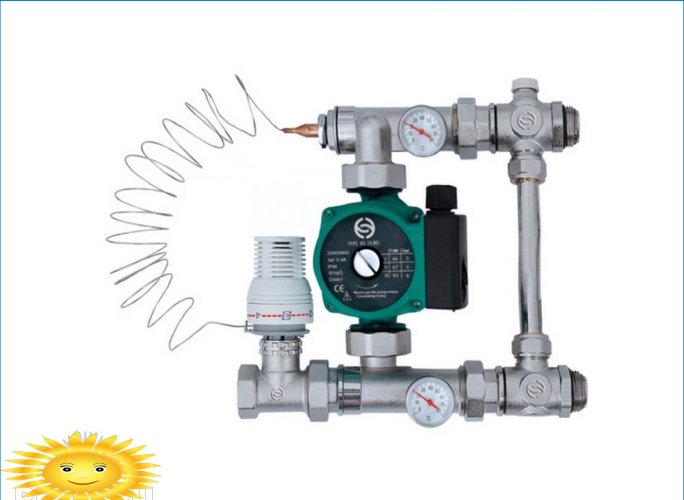

Existujú dva spôsoby, ako regulovať teplotu ohrevu kvapalného podlahového vykurovania. Prvá z nich spočíva v regulácii teploty na prívodnom potrubí kolektora zmiešaním časti chladeného chladiva zo spätného toku. Technicky sa toto riešenie realizuje inštaláciou trojcestného ventilu s termostatickou hlavou RTL s tlačným účinkom. Rozdiel medzi takouto hlavou a hlavou chladiča je v tom, že sa spolieha na prevádzkovú teplotu chladiacej kvapaliny, nie vzduch. Pri tomto spôsobe regulácie zostáva prietok v slučkách konštantný, iba teplota chladiva sa mení s malou amplitúdou.

Druhý spôsob regulácie spočíva v obmedzení toku horúceho nosiča tepla v okruhu. V tomto prípade je tiež nainštalovaná termostatická hlavica, ale je umiestnená na dvojcestnom ventile, ktorý prerušuje spätný tok. Pri tomto spôsobe regulácie sú prietok a spätný tok spojené obtokovým obvodom, ktorého prietok je regulovaný obmedzovacím ventilom s vopred kalibrovanou kapacitou. Princíp takejto regulácie je založený na vysokej zotrvačnosti podlahového vykurovacieho systému. Počas prevádzky je chladivo dodávané do slučiek pri menovitej teplote vykurovacej jednotky, iba sa pravidelne mení celkový prietok. K zahrievaniu poteru dochádza cyklicky, to znamená, že na vyrovnanie poklesu teploty je potrebná významná tepelná kapacita akumulačnej vrstvy..

V obidvoch prípadoch platí jedno dôležité pravidlo: termostatický ventil je nevyhnutne založený na teplote vratnej vody v slučke alebo kolektore. Zariadenie môže mať mechanický alebo elektronický princíp činnosti, môže to byť aj obyčajný teplomer. Potreba správneho umiestnenia je spôsobená skutočnosťou, že je takmer nemožné posúdiť účinnosť regulácie na základe teploty chladiacej látky pri dodávke, pretože dĺžka slučiek sa môže výrazne líšiť.

Pravidlá plnenia systému

Nie je možné nastaviť činnosť podlahového vykurovania, ak sa prietok chladiva v slučkách spontánne mení. Tento jav je typický v prípade preťaženia vzduchu, preto musí byť vykurovací systém nielen technicky správne usporiadaný, ale musí byť správne nabitý..

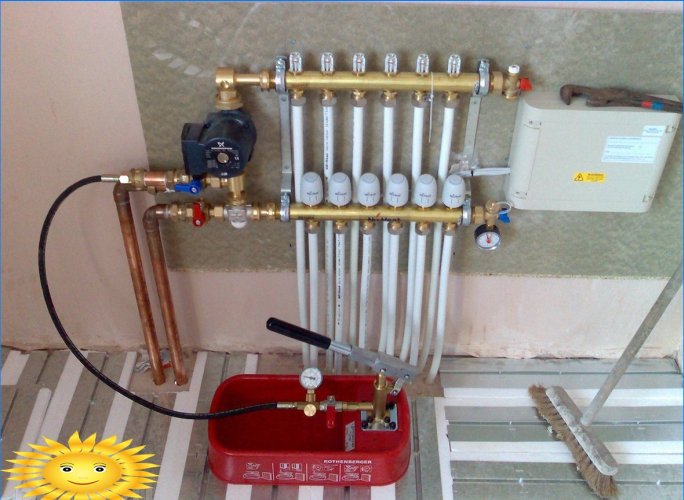

Na úplné naplnenie systému musia byť na obidvoch vetvách podlahového vykurovacieho kolektora nainštalované automatické vetracie otvory. Ak sú slučky umiestnené na vyššej úrovni ako kolektor, napájacie pripojenie k zberaču musí byť zabezpečené odvzdušňovačom. Tankovanie systému podlahového kúrenia sa vykonáva oddelene od ostatných vykurovacích okruhov, to znamená, že potrubie generátorovej časti a siete radiátora sa musia vopred naplniť a uzatváracie ventily na vstupoch kolektora musia byť uzavreté. Na nalievanie chladiacej kvapaliny do systému je hadica z vodovodného systému alebo čerpadla pripojená k odtokovému vývodu z prívodnej vetvy kolektora. Preto k podobnej vetve vratnej vetvy musíte pripojiť hadicu na odvzdušnený vzduch, ktorej spätný koniec sa vyvedie na ulicu alebo sa spustí do nádoby s objemom 30 – 40 litrov..

Prvý systém podlahového kúrenia je naplnený kolektorom a jeho potrubím. V takom prípade musia byť prietokomery na prívodnom potrubí úplne otvorené a regulátory na spätnom potrubí musia byť zatvorené. Ďalej je potrebné dôsledne naplniť každú slučku chladivom, kým z odvzdušňovacej hadice neprichádza čisté chladivo bez vzduchových bublín. Podlahové kúrenie je naplnené minimálnym prietokom na rovnomerné stlačenie vzduchu zo systému. Po naplnení všetkých podlahových vykurovacích okruhov môžete uviesť vykurovacie zariadenie do prevádzky a vyrovnať ho.

Práca s prietokomermi kolektora

Hydraulické vyvažovanie podlahových vykurovacích slučiek spočíva v regulácii prietoku v každej cievke. V závislosti od dĺžky môže byť potrebné iné množstvo privádzaného tepelného nosiča, aby sa pri prechode slučkou ochladil presne na vypočítanú hodnotu. Kvantitatívne sa požadovaný prietok určuje ako pomer tepelného zaťaženia v slučke k súčinu tepelnej kapacity vody alebo iného nosiča tepla pomocou rozdielu teplôt v dodávke a spätnom toku: G = Q / s * (t₁ – t₂).

Často nájdete odporúčania na stanovenie prietoku chladiva podľa výkonu obehového čerpadla, to znamená rozdelenie jeho dodávky v pomere k pomeru dĺžok slučky. Takýmto radám by sa malo vyhnúť: okrem skutočnosti, že dĺžka každej cievky sa dá pomerne ťažko vypočítať, je porušené jedno z najdôležitejších pravidiel – zvoliť parametre zariadenia na základe potrieb systému, a nie naopak. Pokusy o distribúciu prietoku opísaným spôsobom takmer vždy vedú k tomu, že prietok v slučkách sa výrazne líši od vypočítaných hodnôt, čo znemožňuje ďalšie nastavenie systému..

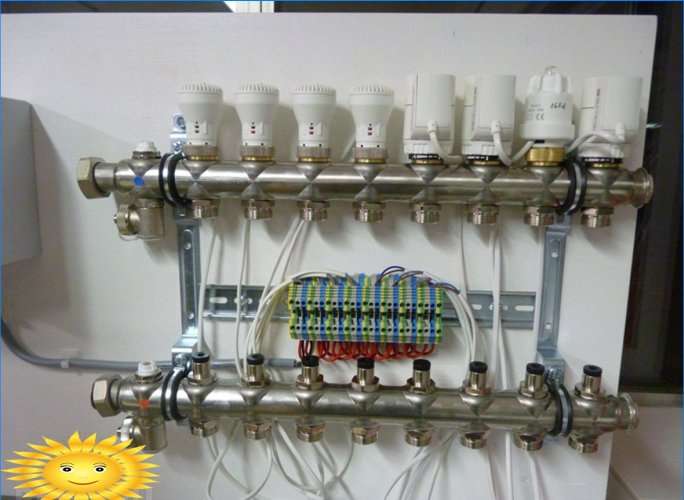

Samotná regulácia prietoku pomocou prietokomerov je pomerne jednoduchá. V niektorých modeloch sa priechodnosť mení otáčaním tela, v iných – otáčaním kmeňa pomocou špeciálneho kľúča. Stupnica na telese prietokomeru ukazuje prietok v litroch za minútu, stačí nastaviť správnu polohu plaváka. Takmer vždy, keď sa zmení priechodnosť jedného prietokomeru, zmení sa prietok v ostatných slučkách, preto sa nastavenie vykonáva niekoľkokrát a postupne sa kalibruje každá vetva. Ak sú takéto zmeny obzvlášť výrazné, naznačuje to nedostatočný prietok regulačného ventilu, cez ktorý je kolektor pripojený, alebo príliš nízka výkonnosť obehového čerpadla..

Automatické a manuálne vyrovnávanie teploty

Pri nastavovaní teplej podlahy zmiešaním a obmedzením sú spôsoby nastavenia požadovanej teploty chladiacej kvapaliny trochu odlišné. Záleží tiež na tom, či je proporcionálne vyváženie za chodu alebo manuálne. Posledný uvedený postup je prípustný iba pre metódu regulácie zmiešavania a iba pod podmienkou, že sa rýchlosť toku chladiva vo zvyšných obvodoch systému mierne zmení..

Manuálne nastavenie trojcestného ventilu vyžaduje reguláciu teploty na vratnej vetve, pre ktorú je možné použiť teplomerovú sondu alebo hornú teplotnú sondu. Meranie teploty by sa nemalo vykonávať okamžite, ale na základe dĺžky slučky a prietoku chladiva v nej. Je potrebné zmerať teplotu po dostatočnom časovom intervale 2 alebo 3 krát na obnovenie chladiva v systéme podlahového kúrenia. Úlohou nariadenia je zabezpečiť konštantný teplotný rozdiel chladiva medzi prívodom a spiatočkou. V tomto prípade je teplotný rozdiel určený projektom teplej podlahy a vypočíta sa podľa hrúbky, materiálu poteru, ako aj smeru a stúpania vinutých rúr..

Automatické proporcionálne riadenie je omnoho jednoduchšie. Hlavným ovládacím prvkom je termostatická hlavica RTL alebo ventil Unibox. Čím vyššia je značka, pri ktorej je ručné koliesko nastavené, tým vyššia bude teplota chladiacej kvapaliny, čo platí pre nastavenie miešania aj obmedzenia..
