Tento článok sa bude zaoberať rôznymi typmi vodovodných potrubí, armatúr, kohútikov, filtrov a ďalších prvkov, bez ktorých si nemožno len ťažko predstaviť moderný vodovodný systém..
Nové materiály a technológie, ktoré sa objavili v inštalácii za posledných 15 rokov, spôsobili revolúciu v tomto odvetví. Remeselníci sú vystavení riziku, že zostanú bez práce, pretože moderné potrubia na prívod vody sa inštalujú ľahko, rýchlo a spoľahlivo. Každý, kto vie, ako pracovať s rukami, môže z nich zostaviť vodovodný systém. Predtým však bude užitočné študovať vlastnosti rôznych materiálov, ich účel, ako aj výhody a nevýhody..
Rúrky zo spevnených plastov

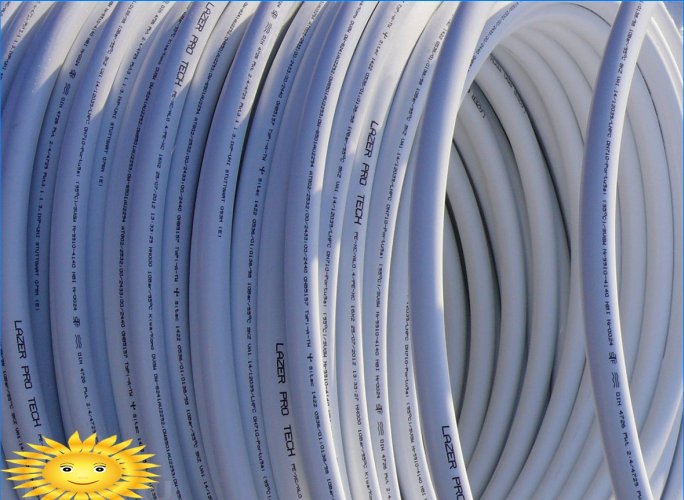

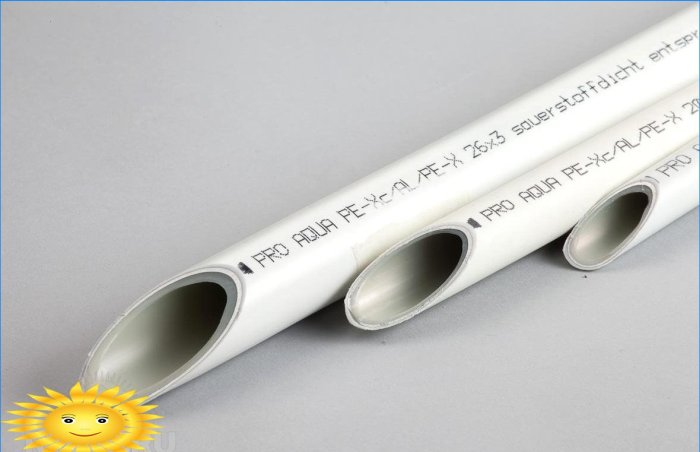

Vystužená plastová rúra je zložený materiál pozostávajúci z piatich vrstiev. Vonkajšie a vnútorné puzdrá sú vyrobené z tepelne odolného alebo zosieťovaného polyetylénu označeného PERT alebo PEX. V strede konštrukcie je tenká hliníková rúrka. Zostávajúce dve vrstvy sú špeciálnou lepiacou zmesou, ktorá spája plast s kovom..

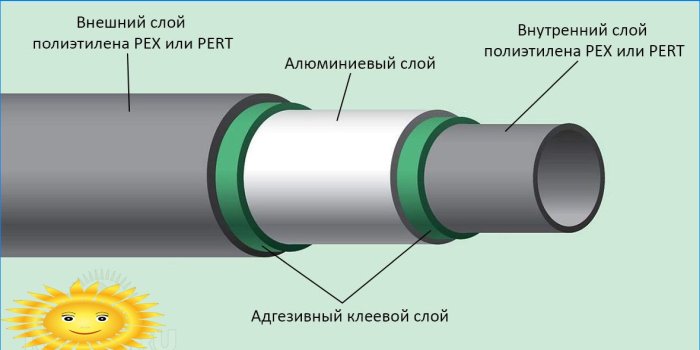

Konštrukcia kovovo-plastových rúr
Vystužené plastové rúrky sú dostatočne odolné voči teplu, aby sa mohli použiť vo vykurovacích a teplovodných systémoch. Ich prevádzková teplota je 95 ° C a ich vrchol je 110 a 125 ° C pre PEX a PERT. Pri správnej inštalácii a dodržiavaní teplotných parametrov môže kov-plast odolávať tlaku 10 – 14 barov. Všetky výkonnostné charakteristiky sú uvedené na označení, ktoré sa vzťahuje na každý meter výrobku. Životnosť závisí od prevádzkových podmienok a pohybuje sa od 35 do 50 rokov.
Tento typ potrubia je veľmi populárny vďaka svojej nízkej hmotnosti a ťažnosti. Tieto dva faktory uľahčujú prepravu a inštaláciu ako s inými materiálmi. Plasticity vám umožňuje znížiť počet rohových tvaroviek pri položení prívodu vody – na jej otočenie stačí ohýbať rúru rukami. Jeden meter kovového plastu s priemerom 16 mm váži približne 100 g, 20 mm – 150 ga 26 mm – 200 g. To znamená, že dospelý môže zdvihnúť dvadsať metrovú šachtu. Okrem toho na zostavenie takého systému zásobovania vodou nie je potrebný osobitný nástroj, stačí sada kľúčov. Polyetylén nie je náchylný na koróziu, na jeho hladkom povrchu sa netvoria hrdzavé usadeniny, takže sa počas celého obdobia prevádzky neznižuje svetlosť rúry..
Hlavnou nevýhodou kov-plast je nízka odolnosť proti extrémnym teplotám. Aj keď je jeho koeficient lineárnej expanzie omnoho nižší ako koeficient nevystužených rúr z polyméru, môže dôjsť k delaminácii pri prudkých teplotných zmenách, čo významne zníži životnosť. Vonkajší obal je citlivý na ultrafialové žiarenie, takže použitie kovového plastu pre vonkajšie tesnenie je možné, ale nežiaduce. Pod slnečnými lúčmi stráca vrchná vrstva svoju elasticitu, je pokrytá trhlinami a postupne sa zrúti. Skryté a podzemné pokládky sú povolené iba s použitím trvalých spojení alebo jedného kusu.

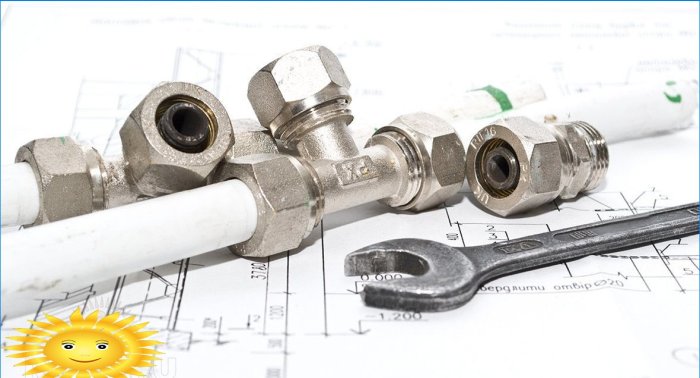

Tlakové armatúry

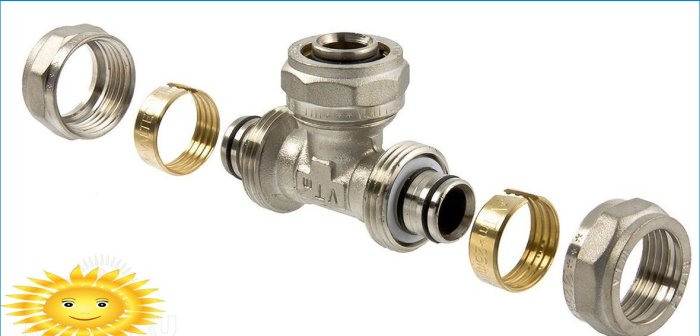

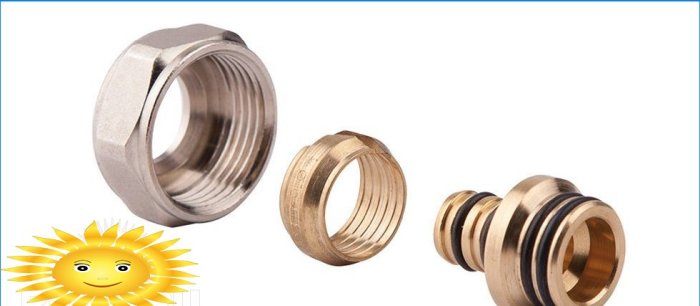

V prípade kovového plastu sú najobľúbenejšími tvarovkami kompresného typu, v ktorých je koniec rúrky pripevnený deleným krúžkom (klieštinou), ktorý ho zovrie okolo tvarovky. Uťahovanie sa vykonáva pomocou špeciálnej matice a tesnosť spojenia je zabezpečená gumovými krúžkami.
Hlavnou výhodou takýchto armatúr, ktoré sa stali dôvodom ich popularity, je ich ľahká inštalácia. Ako už bolo spomenuté, nevyžaduje sa žiadne špeciálne náradie: na utiahnutie kompresnej matice sa použije akýkoľvek kľúč zodpovedajúcej veľkosti. Spojenie je potom odpojiteľné, aj keď je zvyčajne potrebné O-krúžky pred ďalším použitím vymeniť. K dispozícii je tiež relatívne nová verzia kompresnej tvarovky – Eurocone – vyrobená v americkom štýle. Jeho vsuvka a telo sú samostatné časti, ktoré sú spojené krimpovacou maticou. Táto konštrukcia uľahčuje demontáž systémov z plastu a často zabraňuje poškodeniu tesnení..
Nevýhody klieštinových tvaroviek sú relatívne vysoké náklady, odnímateľné spojenie a skutočnosť, že za tesnosť sú zodpovedné skôr tenké gumové krúžky. V podmienkach teplotných zmien môžu stratiť pružnosť a prestať zvládať svoju úlohu. Z tohto dôvodu sa kovania tohto typu nepoužívajú na uzavretú inštaláciu vodovodného systému. Okrem toho sa po prvom roku prevádzky odporúča matice dotiahnuť, aj keď je to dosť kontroverzné. V dôsledku stlačenia sú rúrka a objímka zdeformované, vďaka čomu je pevnosť a tesnosť spojenia po niekoľkých mesiacoch taká, že nedochádza k žiadnemu úniku ani po odskrutkovaní matice..
Životnosť kompresných tvaroviek závisí od prevádzkových podmienok a kvality materiálu. Výrobky nízkej kvality sa vyznačujú tenkými orechmi, ktoré pri utiahnutí často prasknú. Ak nie je čo porovnávať – venujte pozornosť označeniu. Malo by byť jasné a čísla a písmená by nemali presahovať okraj. Vnútorný povrch dobrej tvarovky je lievikovitého tvaru, ktorý znižuje odpor prúdenia a znižuje hluk tečúcej vody. Je lepšie míňať peniaze a kupovať vysoko kvalitné potrubia a tvarovky, ktoré vydržia viac ako tucet rokov, ako opraviť netesnosti občas, trpia zbytočným hlukom a eliminujú následky povodní..

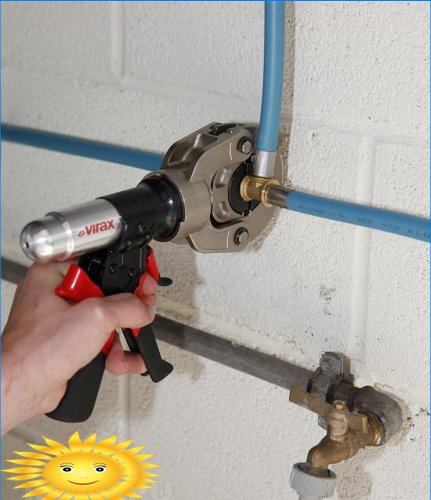

Lisovacie tvarovky

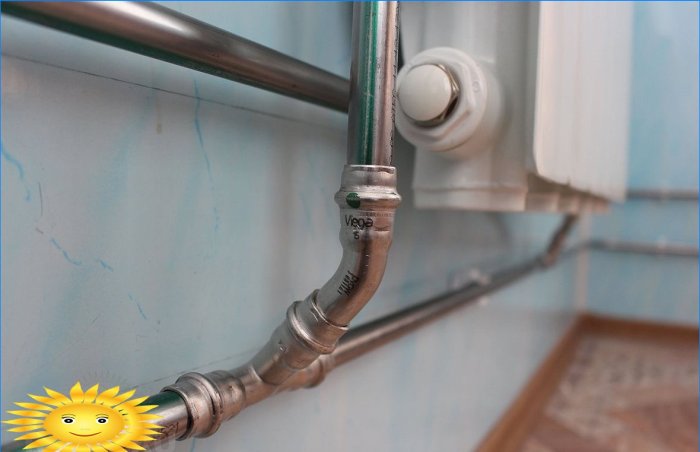

Konštrukčné riešenie lisovacieho kovania sa podobá kompresnej, iba namiesto matice a klieštiny je tuhá objímka z nehrdzavejúcej ocele, ktorá sa používa na zlisovanie rúrky. Je nemožné rozobrať také spojenie bez poškodenia puzdra. Lisovacie tvarovky sú spoľahlivejšie ako lisovacie tvarovky, ale menej populárne. Dôvod je ten, že pri ich takmer rovnakých nákladoch je na ich inštaláciu potrebný špeciálny nástroj – lis. Je tiež žiaduce, aby profil zvlnenia bol v súlade s odporúčaniami výrobcu. Za týchto podmienok je zváraný spoj atraktívnejší, pretože náklady na materiál sú oveľa nižšie..
Zvárané kovanie
Technológia zvárania, ktorá bola predtým k dispozícii iba pre polymérové rúry, sa nedávno použila na kov-plast. Špeciálne tvarovky sú vyrobené z tepelne odolného polyetylénu a kovu. Môžu sa používať iba s rúrkou typu pert-al-pert a nie sú vhodné pre pex-al-pex. Vzhľad je novinkou podobný obvyklým tvarovkám pre polypropylénové rúry a líši sa od nich iba v prípade, že je vo vnútri vložka z mosadze alebo hliníka. Zváranie sa vykonáva pomocou konvenčných prístrojov, ale pomocou špeciálnych dýz. Jednodielne spojenie zaručuje neprítomnosť netesností, čo im pri relatívne nízkej cene kovania dáva dobrú budúcnosť.
Tlakové tvarovky
Až donedávna sa montáž klampiarstva bez použitia nástrojov zdala nereálna. To však umožnili nové technológie. Inštalácia tlačných tvaroviek alebo PUSH-FIT je nasledovná: kalibrovaná rúrka sa vloží jedným pohybom do úložnej objímky tak, aby sa jej koniec objavil v inšpekčnom otvore. Vo vnútri je pevne uchytený pomocou držadla klieštiny a spoje tesnia gumové krúžky, čím sa stáva pevným. V prípade potreby je možné spojenie ľahko rozobrať a znovu namontovať.
Je zrejmé, že pri použití tlačných tvaroviek dochádza k enormným úsporám pracovného času. Napriek tomu sa stále používajú pomerne zriedka a ich perspektíva je veľmi vágna. Požadovanú spoľahlivosť takého spojenia je možné dosiahnuť iba vtedy, ak sú všetky diely vyrobené a zmontované s vysokou presnosťou, čo znamená značné náklady. Cena tohto produktu je omnoho vyššia ako cena kompresného analógu, ale pre inštaláciu na ťažko prístupných miestach sa môžu tlačné tvarovky stať nevyhnutnými..
Plastové rúry a tvarovky

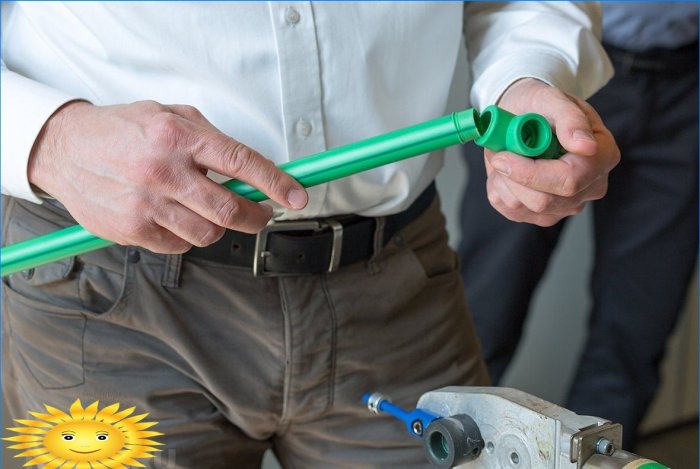

Najbežnejším polymérom používaným pri inštalácii je polypropylén. Používa sa na výrobu potrubí pre kanalizáciu, zásobovanie vodou, ako aj nátrubky a zvárané armatúry. Z hľadiska tepelnej odolnosti nie je horší ako polyetylén PERT a je výrazne lepší ako PVC. Obzvlášť pozoruhodná je relatívne nová modifikácia tohto materiálu – polypropylén typu 3 (PPRC), ktorý vykazuje vysokú odolnosť proti náhlym zmenám teploty a neprodukuje škodlivé látky pod vplyvom otvoreného ohňa..
Plastové rúry, bez ohľadu na materiál, sú označené nasledovne:
- PN10 – iba pre studenú vodu;
- PN20 – pre studenú a horúcu vodu (môže mať výstuž zo sklenených vlákien);
- PN25 – výstuha z hliníka, pre prívod teplej vody a kúrenie.
Okrem toho sa na výrobky pre studenú vodu aplikuje modrý pozdĺžny pruh a pre horúcu vodu červený pruh.

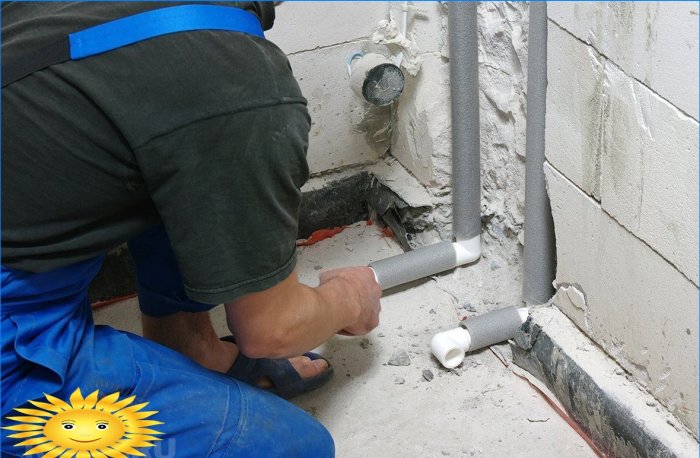

Veľkou výhodou plastových rúr je možnosť ich inštalácie pomocou difúzneho zvárania. V takom prípade musia byť všetky podperné prvky vyrobené z rovnakého materiálu. Spojenie je jednodielne a úplne utesnené, čo vám umožňuje vytvárať skryté systémy prívodu vody. V prípade výrobkov z PVC je tiež povolené používať špeciálne lepidlá..
Nevýhodou polymérnych rúrok je nedostatok plasticity. Vyrábajú sa v dĺžkach 4 metre, čo spôsobuje určité ťažkosti pri preprave a zvyšuje množstvo odpadu pri montáži. Pretože potrubie sa nemôže ohnúť, musí sa použiť viac armatúr ako pre kov-plast. V dôsledku toho sa tiež zvyšujú podmienky vykonávania práce..

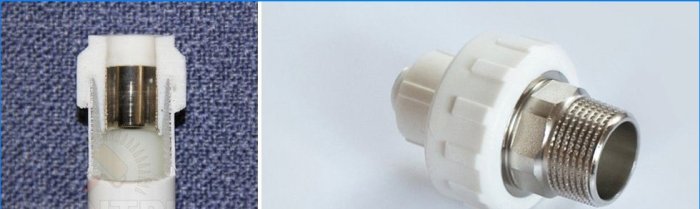

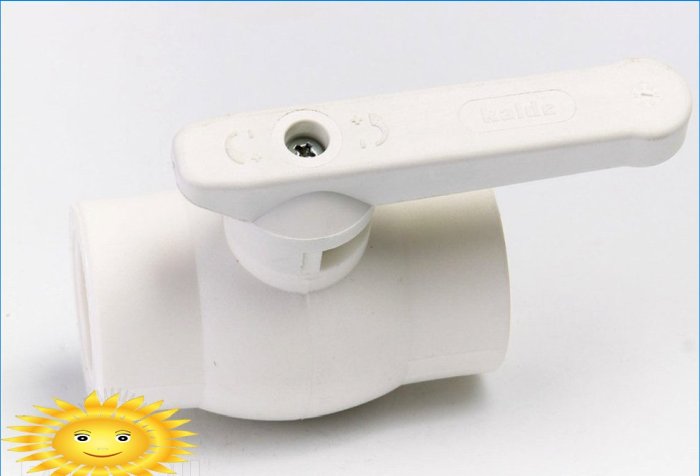

Pár slov o príslušenstve. Sú celo plastové a kombinované. Prvky sa používajú na spojenie rúrok medzi sebou a sú vyrobené z rovnakého polyméru ako samotná rúrka. Tieto sú potrebné na ukotvenie plastových prvkov systému prívodu vody kovovými, pre ktoré majú vyrazenú závitovú vložku..
Oceľové rúry

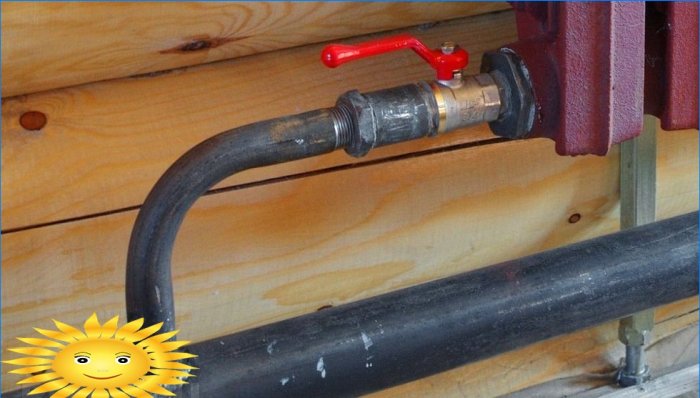

V interných domových rozvodoch sa oceľové rúry používajú čoraz menej kvôli ich krátkej životnosti, časovo náročnej inštalácii a vysokej hmotnosti. Ich hlavný nepriateľ – korózia – sa objaví po 5 až 7 rokoch prevádzky. Vnútorný povrch začína rásť, čo vedie k zníženiu priepustnosti. Okrem toho sa vďaka vysokej tepelnej vodivosti ocele tvorí kondenzát na povrchu systémov studenej vody, čo spôsobuje koróziu vonku..
Rúry z nehrdzavejúcej ocele nemajú túto nevýhodu. Ale aj napriek takmer storočnej životnosti sa používajú zriedka, hlavne kvôli vysokej cene. Lacnejšou alternatívou k nerezovej oceli je galvanizovaná oceľ. Rúry s ochranným povlakom trvajú dlhšie ako konvenčné rúrky a nie sú oveľa drahšie.
Hlavnou výhodou oceľových rúrok je ich vysoká pevnosť, ktorá im umožňuje odolávať vysokým tlakom a vonkajším zaťaženiam. V niektorých prípadoch sú preto nevyhnutné na pokládku podzemných a vonkajších systémov. Za zmienku stojí koeficient lineárnej rozťažnosti, ktorý je oveľa nižší pre oceľ ako pre polyméry a kov-plast.
Oceľové tvarovky

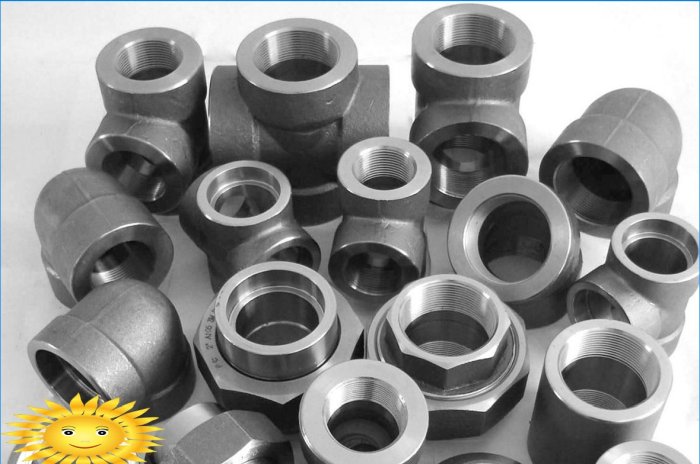

Na trvalé spojenie oceľových rúr sa používajú závitové tvarovky rôznej nomenklatúry. V tomto prípade sa utesnenie dosiahne použitím rôznych tesniacich materiálov. Prostredníctvom závitových armatúr môžete nielen spojiť dva priame úseky prívodu vody, ale tiež vykonať zákruty, zmeniť na iný priemer, odbočiť a predĺžiť potrubie. Na pripojenie rôznych zariadení a uľahčenie demontáže systému sa používajú stierky a tzv. Americké ženy.

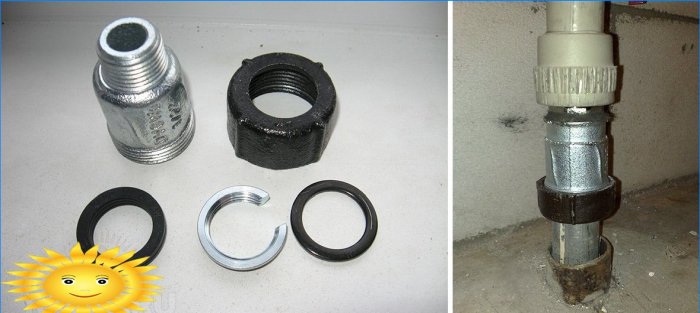

V prípadoch, keď nie je možné pri oprave rezať alebo zvárať závity, sa ako dočasné opatrenie povoľuje použitie kompresných tvaroviek – GEBO a sediel. Gebo sa skladá z tela, krimpovacej matice, klieštiny, tesnenia a kužeľovej objímky. Potrubie je upevnené vo vnútri tela pomocou upínacieho krúžku a zužujúci sa golier zaisťuje tesnosť. Pri správnej inštalácii a kvalitných materiáloch je obal pomerne hustý, ale pevnosť v ťahu spoja zostáva veľa požadovaná. Preto používajte gebo tvarovky s mimoriadnou opatrnosťou..

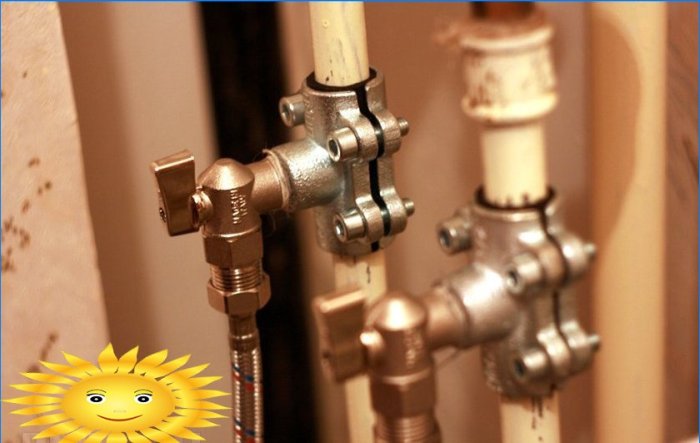

Sedlo je dvojdielne delené tričko. Jedna z nich má vetvu s vonkajším alebo vnútorným závitom. Konštrukcia je pripevnená k rúrke pomocou sťahovacích skrutiek ako svorka. Na utesnenie sa používajú gumové tesnenia.
Uzatváracie ventily a filtre

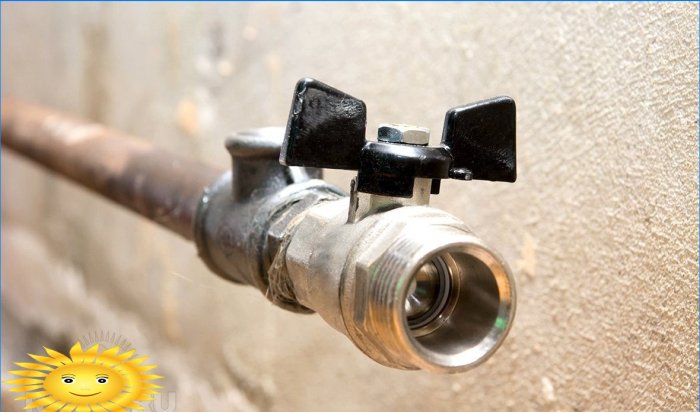

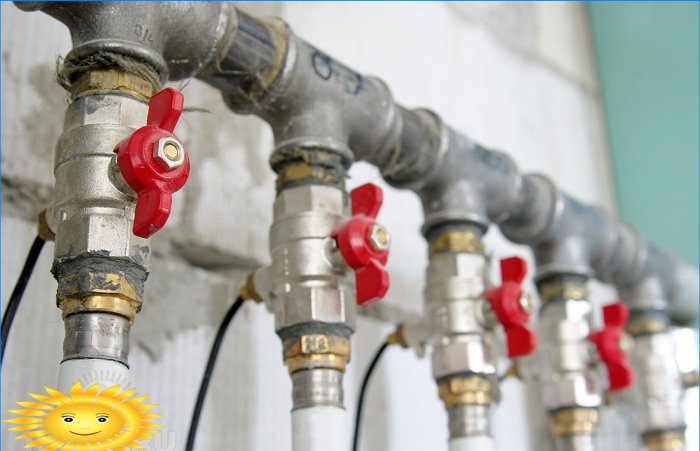

Ako uzatváracie prvky vedenia na prívod vody vnútri bytu sa obvykle používajú spojovacie guľové ventily s plným otvorom. Sú usporiadané celkom jednoducho: vo vnútri tela je oceľová guľa s otvorom pre stredný priechod, ktorý je uzáverom. Na oboch stranách sú sedlové krúžky, ktoré zabezpečujú pevné prekrývanie. Zvyčajne sú vyrobené z fluórplastov. Na ovládanie je k dispozícii rukoväť na vretene spojená s guľou.
Táto konštrukcia má oproti skrutkovým žeriavom nesporné výhody. Po prvé, je to jednoduchosť a spoľahlivosť. Sedlá z PTFE si dlhodobo zachovávajú svoju pružnosť a tvar a tiež vykazujú vysokú odolnosť proti oderu. Prekrytie zostáva vzduchotesné po celé desaťročia, zatiaľ čo tesnenia skrutkových ventilov si vyžadujú častú výmenu. Druhou výhodou je vynikajúca šírka pásma. Priemer otvoru v guli a lúmene spojenej rúry sú prakticky rovnaké, takže neexistujú žiadne miestne obmedzenia.

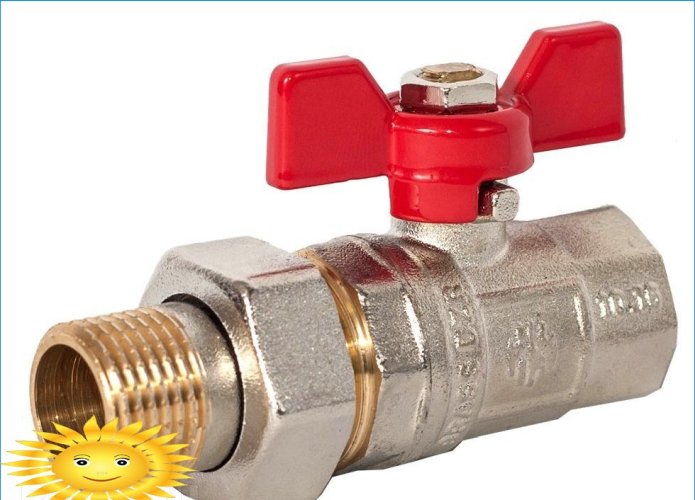

Guľové ventily sú často k dispozícii v kombinácii s americkým (rovným a uhlovým) alebo sitom. Prvá možnosť je veľmi populárna, pretože zjednodušuje inštaláciu a šetrí pracovný čas. Podstata druhej kombinácie je kontroverzná. S rovnakými výhodami má jednu nevýhodu: v prípade poruchy jedného zariadenia sa musí vymeniť celá konštrukcia. Pre plastové rúrky sa guľové ventily vyrábajú z rôznych polymérov, ktoré je možné privariť priamo do systému prívodu vody bez zbytočných tvaroviek.
Sieťové filtre

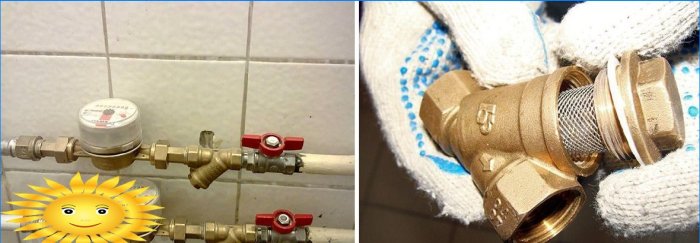

Kombinácia uzatváracích ventilov a filtra sa objavila z nejakého dôvodu. Kvalita vody v našich systémoch s horúcou a studenou vodou je extrémne nízka. Okrem rozpustených solí obsahuje piesok, hrdzu a ďalšie pevné nečistoty, ktoré urýchľujú opotrebovanie všetkých častí potrubia a vodovodných armatúr. Malé častice rýchlo upchávajú miešačku, zatiaľ čo veľké častice môžu úplne zablokovať priechod polpalcovej armatúry, hadice alebo poškodiť vodomer. Preto sa odporúča ihneď po uzavretí zariadenia nainštalovať hrubý filter (jímka)..

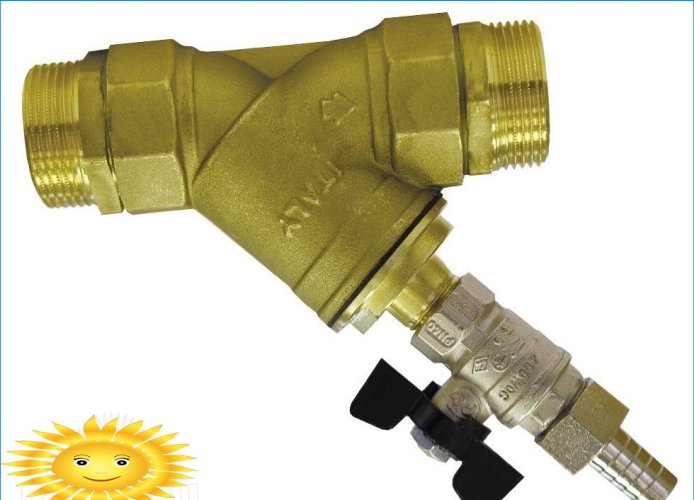

Najčastejšie sa používajú konvenčné zberače blata z dôvodu ich jednoduchosti konštrukcie a nízkych nákladov. Ako už názov napovedá, filtračným prvkom v nich je jemná sieťovina vyrobená z nehrdzavého drôtu. Teleso môže byť buď kovové alebo plastové. K ľahkej údržbe sú k dispozícii aj filtre so splachovacím ventilom. Umožňuje vám rýchlo a ľahko vyčistiť sieťku od malých čiastočiek kontaminácie, ale ak sa do nej dostanú veľké kúsky hrdze, sieť sa bude musieť odstrániť a umyť rukou..

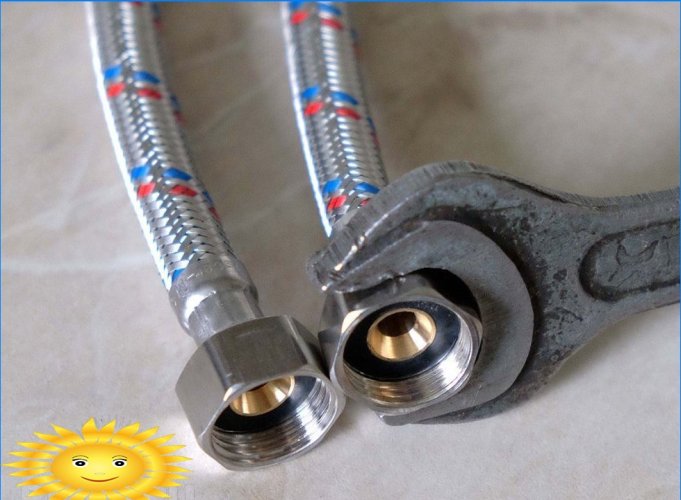

Hadice na prívod vody

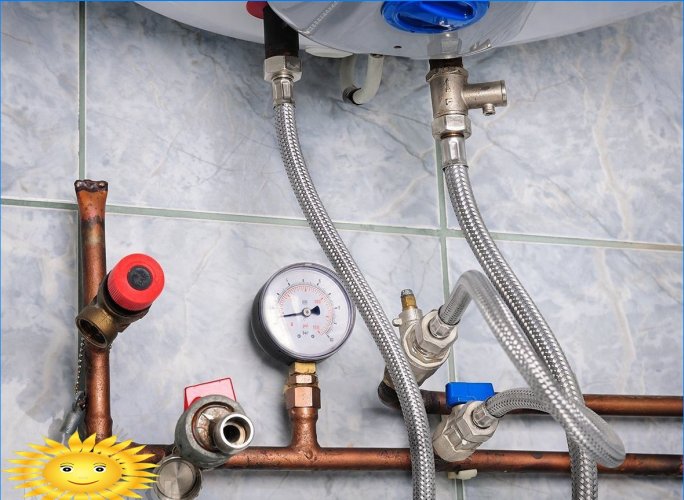

Mnoho vodovodných armatúr je spojených s prívodom vody pomocou flexibilnej hadice. Napríklad, ak chcete tlmiť vibrácie alebo kompenzovať lineárne rozťahovanie. Sada práčok preto vždy obsahuje hadice a výrobcovia ohrievačov vody ich často kladú vopred na výstup teplej vody. Pružné potrubia sa tradične používajú aj na pripojenie kohútikov a toaliet..

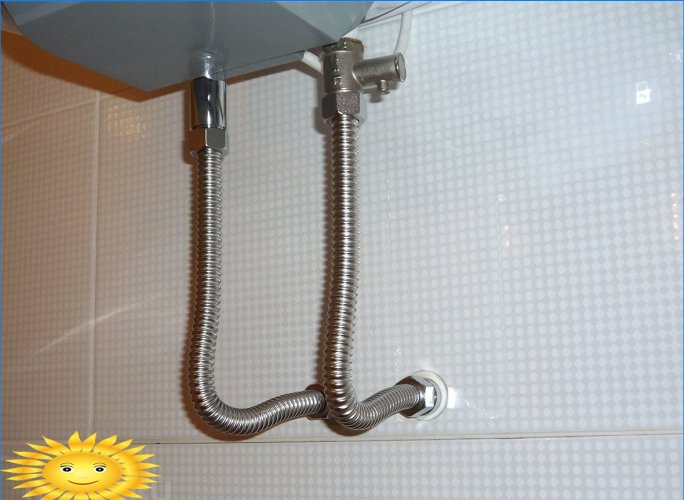

Hadice sú vyrobené z rôznych materiálov: guma, polyméry, silikón a dokonca aj oceľ (vlnovcové hadice). Pre väčšiu pevnosť môžu byť vystužené kovovým úpletom alebo tkaninou. Hadicová koncovka je k dispozícii v dvoch verziách: matica-matica alebo matica-spojka. K rúrkam sa pripája takmer rovnako ako rúrky s lisovanými tvarovkami: hadica sa nasadí na objímku a zvlní sa oceľovou objímkou..
Toto spojenie je slabým bodom výrobku, pretože má nízku pevnosť v ťahu. Hadicu nízkej kvality môžete vytiahnuť z držiaka pomocou vysokého tlaku alebo vodného kladiva. Ďalšou nevýhodou je krátka životnosť, ktorá je oveľa kratšia ako životnosť akéhokoľvek typu potrubia..
Výhody hadíc sú flexibilita a ľahká inštalácia. Zariadenia spojené s ich pomocou sa môžu pohybovať bez odpojenia od prívodu vody, aj keď na obmedzenú vzdialenosť. To bude veľmi užitočné, ak potrebujete premiestniť práčku alebo umývadlo..
