Štýl strešného krokvového systému

Obsah článku

• Pre rozpätie medzi nosnými stenami do 6 metrov
• S hlavným potahom
• S napínaním krokví
• Pre rozpätie medzi nosnými stenami od 6 do 9 metrov
• Kombinované utiahnutie
• Vertikálne podpery
• Pre rozpätie medzi nosnými stenami od 9 do 14 metrov

V tomto článku vám povieme, čo je sedlová strecha. Budeme uvažovať o hlavných prvkoch, z ktorých pozostáva, ako aj o ich umiestnení v krokve, o tom, ako správne nainštalovať drevené krokvy a aké sú hlavné prvky krokvového systému s názvom.

V predchádzajúcom článku sme hovorili o výhodách a nevýhodách rôznych druhov striech. Štítová strecha je najjednoduchšou a najspoľahlivejšou konštrukciou bytového domu. Okrem toho to znamená prítomnosť podkrovia, ktoré je tak užitočné v prímestskej ekonomike..

Štítový krokvový systém má niekoľko základných odrôd, na základe ktorých remeselníci vytvárajú individuálne vzory. Pozrime sa na ne podľa zložitosti..

Pre rozpätie medzi nosnými stenami do 6 metrov

Táto možnosť je najjednoduchšia, zatiaľ čo prináša najmenšie zaťaženie. Používa závesné krokvy s hlavným alebo krokvovým uťahovaním. S týmto dizajnom je krokvový systém iba krokvami zapojenými na križovatke v hrebeni.

Krokvový lúč alebo utiahnutie– prvok krokvového systému, ktorý spája ramená krokví protiľahlých svahov s vodorovnou trakciou.

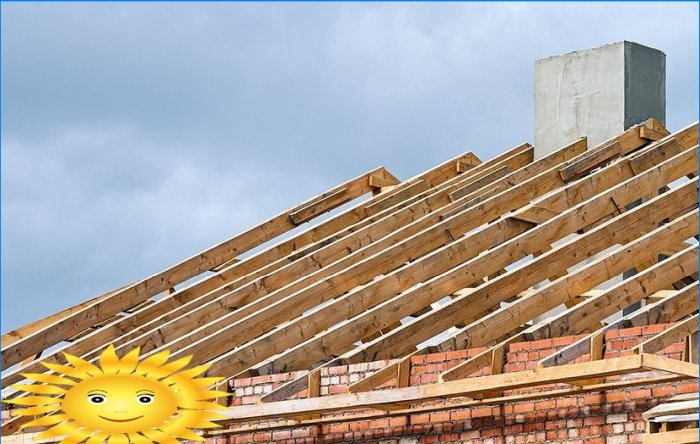

Krokva alebo krokvy– hlavný nosný prvok strešnej nosnej konštrukcie. Z radu krokiev je vytvorená strecha.

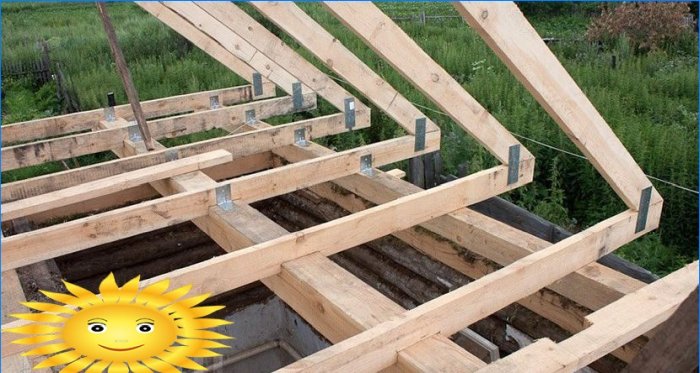

Závesné krokvy– spôsob inštalácie krokiev, v ktorých nie sú žiadne ďalšie horizontálne upevňovacie prvky (tyče),.

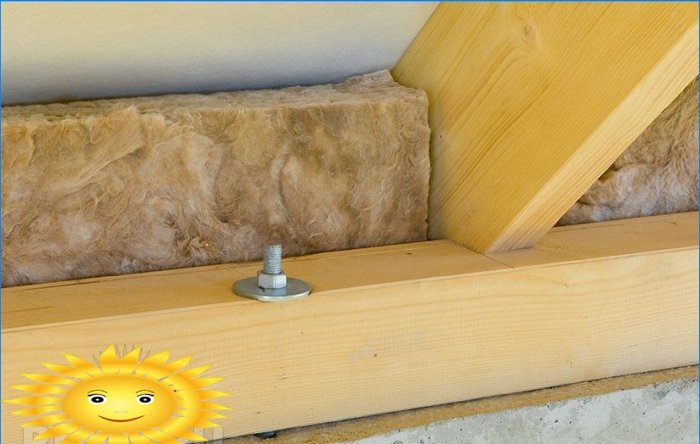

Mauerlat(obloženie dreva na hornej časti stien) je základom krokvového systému. Musí byť inštalovaný na kamenných stenách.

Podľa umiestnenia potiahnutí je takáto strecha dvoch typov.

S hlavným potahom

Uťahovanie prebieha pozdĺž vrchov stien a spočíva na nich. V tomto prípade hrá úlohu utiahnutia najčastejšie podlahový lúč. Výška od stropu po hrebeň je od 1,4 do 2,5 m. Táto možnosť je optimálna, ak plánujete využitie podkrovného priestoru na dočasné uskladnenie alebo sušenie niečoho.

výhody:

1. Dodatočná technická miestnosť v podkroví.
2. Podkrovný priestor je plne využitý.
3. Výrazné prívod vzduchu – menšie tepelné straty cez strechu.

Nevýhoda: relatívne malý objem miestnosti.

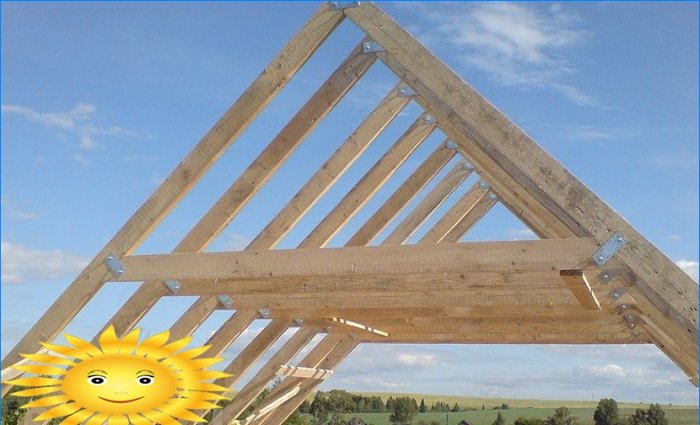

S napínaním krokví

Je uťahovanie na úrovni? výška od podpery krokiev po hrebeň. V tomto prípade nie je spojenie s podlahou a oporné steny krokiev sa môžu zdvihnúť do požadovanej výšky. Umožňuje vám vytvoriť kompletné miestnosti s výškou steny? podlahy.

výhody:

1. Úspora materiálu na stene v druhom poschodí.
2. Maximálne efektívne využitie krokvového priestoru.
3. Možnosť obytného podkrovného priestoru.

nevýhody:

1. Vyžaduje sa kvalitná izolácia strechy.
2. Vyžaduje sa spojenie strešných okien.

Pre rozpätie medzi nosnými stenami od 6 do 9 metrov

Kombinované utiahnutie

So zväčšením rozsahu sa zvyšuje počet podporných a uťahovacích prvkov. To je potrebné na efektívne rozdelenie zaťaženia a jeho prenesenie na steny. Závesné krokvy v rozpätí viac ako 4 metre * je možné usporiadať iba jedným spôsobom – dvojité (kombinované) uťahovanie. V tomto prípade by nemala dĺžka rozpätia * prekročiť 4,5 m.

* – v tomto prípade znamená rozpätie dĺžku priemetu (tieňa) jednej vetvy krokvy v konštrukčnej polohe.

Pri zariadení na dvojité utiahnutie sa krokev nazýva priečka.

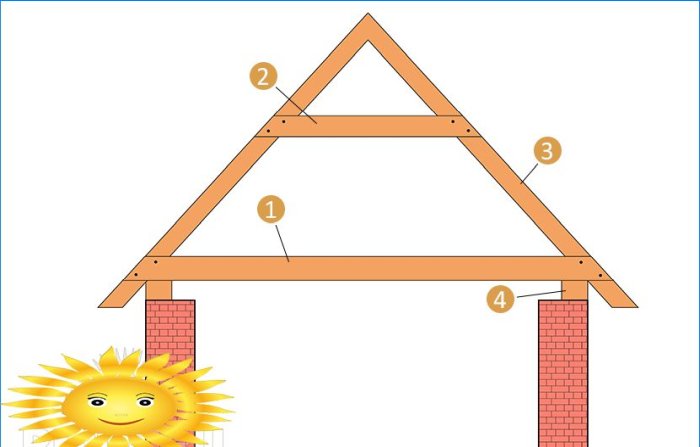

1 – uťahovanie; 2 – priečka; 3 – krokva; 4 – mauerlat

Vertikálne podpery

Často musíte spojiť krokvy na dĺžku, pretože 6 metrov nestačí. V tomto prípade sú usporiadané ďalšie pomocné podpery. Môžu byť umiestnené v rôznych oblastiach vzhľadom na krokvu. V tomto prípade sa krokvy už nazývajú zavesené, ale vrstvené.

krovy– stehná s jedným alebo viacerými podperami. Výnimkou je podkrovný sedlový systém s dvoma radmi podpier umiestnený mimo stredu.

Podpera vreteníka alebo stredu– zvislý stĺpik umiestnený na priesečníku krokiev.

beh– pevná doska alebo nosník spájajúci rad krokiev alebo trámov.

Ridge run– spája hornú časť stredových vzpier (vreteník).

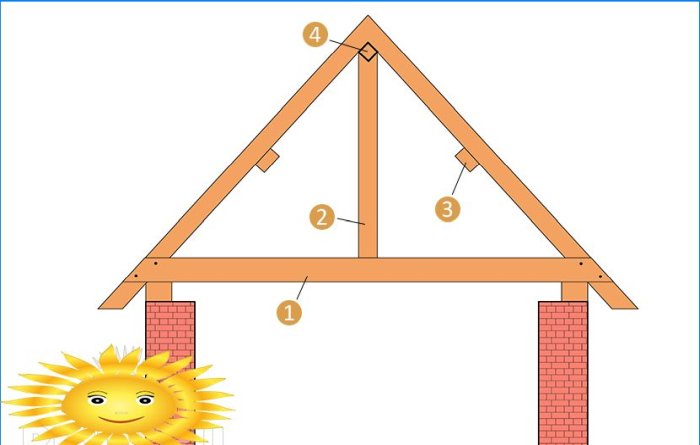

1 – uťahovanie; 2 – babička; 3 – beh; 4 – hrebeňový chod

Okrem centrálneho radu stojanov môže štruktúra krokvového systému poskytnúť ďalšie vertikálne podpery – v strede rozpätia jedného krokvového ramena. V porovnaní s metódami vystuženia vystuženými vzperami je táto metóda výhodná v tom, že neblokuje uličky. Ak je podkrovie dosť vysoké, môžete ho použiť ako sklad.

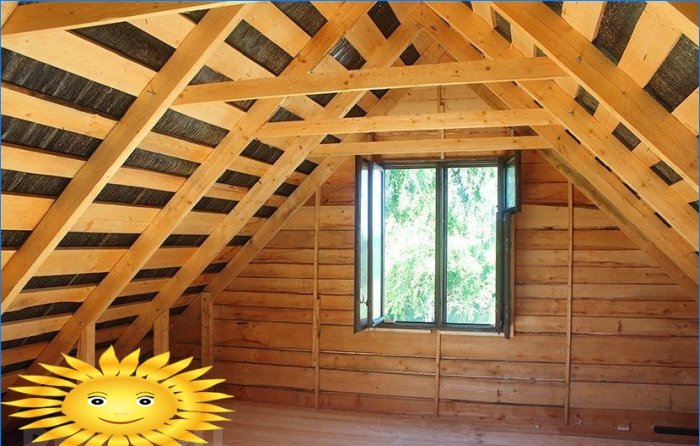

Systém krokvín v podkroví– špeciálny prípad sedlovej strechy so zvislými podperami. Nemá centrálny rad stojanov, iba stojany? projekcia krokvy. Vždy má priečku (napínanie krokví). Strop podkrovia tvorí rad priečok.

Pre rozpätie medzi nosnými stenami od 9 do 14 metrov

Pri takýchto veľkých rozpätiach bude dĺžka vyčnievania krokiev 4,5 až 7 metrov a vo väčšine prípadov nie je možné vyhnúť sa spájaniu krokiev pozdĺž tejto dĺžky. To bude zase vyžadovať vystuženie na krovu krokiev a použitie vzper.

rovnátka– dôraz umiestnený v konštrukčnej polohe pod uhlom.

Traky môžu byť inštalované na rôznych miestach krokiev, ale nie bližšie? ich dĺžka ku koncu. Existuje veľa možností ich inštalácie. Najjednoduchší spôsob je inštalácia na posteľ..

prah– masívna doska alebo drevo namontované na nosných nosníkoch, ktoré sú k nim kolmé. Slúži na rozdelenie zaťaženia od vzpier a vzpier na nosníkoch.

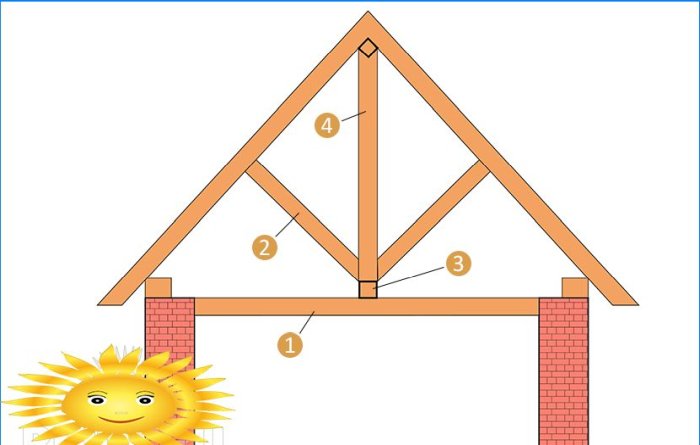

1 – lúč; 2 – ortéza; 3 – posteľová; 4 – babička

Podpera vzpery je v zásade umiestnená v mieste podpery vřeteníka, najmä ak je na medziľahlej nosnej stene. V inom prípade nesmie existovať žiadna stredná podpera – iba vzpery, ale musia byť pripevnené k nohe krokvy bližšie k stredu rozpätia..

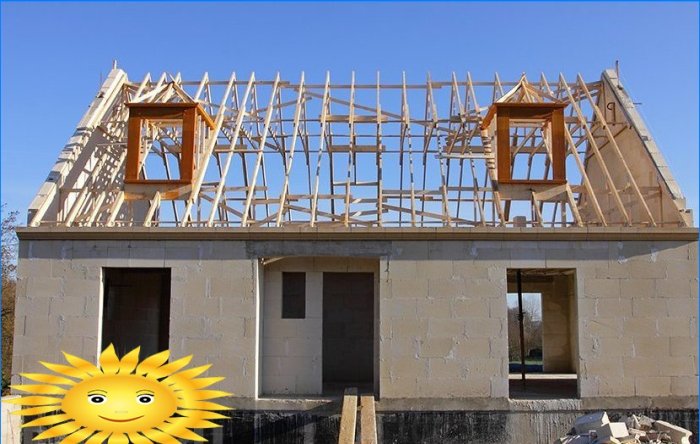

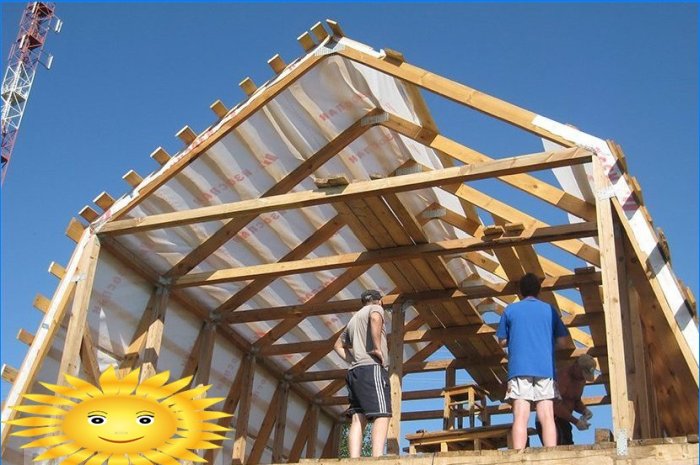

Osobitným prípadom kombinovaného sedlového systému je podkrovie s rozpätím viac ako 4,5 metra. V tomto prípade je usporiadaný rám v tvare U – nosníky zo 100 x 100 barov, rad vertikálnych stojanov pozdĺž postelí? alebo? dĺžka projekcie krokvy a horizontálne dotiahnutie (priečka). Zostávajúci priestor je vyplnený (neotvorený) vzperami. Tento typ krokvového systému sa používa na budovách veľkej plochy..

Štartové nosníky so vzperami majú dve významné výhody:

• vysoká únosnosť a priestorová tuhosť;
• schopnosť vytvárať silné, mierne svahy veľkej dĺžky.

Súčasne je sklon svahov spôsobený nízkou výškou hrebeňa nad podlahou, tj podkrovie sa vo väčšine prípadov nevyužíva.

Pri výbere sedlovej strechy nezabudnite, že okrem relatívnej jednoduchosti zariadenia a inštalácie je potrebné správne usporiadať aj rozloženie nákladu. Toto je obzvlášť dôležité v oblastiach so značným zaťažením snehom a vetrom. Jarný sneh je 2,5-3 krát ťažší ako zimný sneh, takže ďalšie podpery a vzpery v krokvovom systéme nebudú zbytočné..
