Armopoyas je nevyhnutným prvkom pri stavbe domu, ktorý plní mnoho dôležitých funkcií. V našom článku budeme hovoriť o typoch, účele a technológii výroby zosilneného pásu vlastnými rukami.

Vystužovací pás je vo všeobecnosti monolitická vystužená betónová konštrukcia obklopujúca nosné alebo aspoň vonkajšie steny budovy. Pre tento prvok existuje niekoľko názvov: seizmický pás, vykladací pás, vystužený pás, pancierový pás, atď. V každom prípade je to rám alebo sieťovina vyrobená z výstuže, vyplnená betónom. Predpokladom každého obrneného pásu je to, že by sa nemal prerušiť, a preto sa plnenie vykonáva kruhovým spôsobom bez prerušenia súčasne..

Armopoyas plní niekoľko hlavných funkcií:

1. Spevňuje steny a zabraňuje ich „rozdeľovaniu“.
2. Rovnomerne rozdeľuje zaťaženie na steny spodného poschodia od stien zvršku.
3. Zabraňuje nerovnomernému zmršťovaniu a praskaniu budovy.
4. Vyrovnáva murivo distribúciou tekutého betónu striktne v horizontálnej rovine.
5. Niekedy sa vyskytujú bodové zaťaženia v dôsledku deformácií alebo chýb staviteľov a použitie obrneného pásu vám umožňuje vyhnúť sa týmto škodlivým javom..

V závislosti od spôsobu stavby sa používa počet poschodí budovy, typ nadácie a geologické vlastnosti oblasti, od jedného do 4 spevnených pásov..

Keď nie sú potrebné zbrane

Hneď povedzme, že sú vždy potrebné aretačné pásy s integrovanými a pod strechami. V prípade monolitického základu na vankúšovej doske nie sú potrebné pancierové pásy a mriežka..

Taktiež sa nepoužívajú pri stavbe drevených a rámových panelových domov, hoci sa niekedy používajú vlasové rošty, keď je dom na bažinatej pôde, a tiež keď chcú dodatočne posilniť už nie tak silnú štruktúru..

Vlasová mriežka slúži ako pásový pancierový pás, takže jej konštrukcia je dosť racionálna. Pokiaľ nie je rošt vyrobený pod základom prefabrikovaného pásu, potom druhý pás nemôže byť tiež vyrobený, nebude to mať žiadny úžitok a taký dom nebude stáť dlho.

Druhy vystužených pásov

Celkom sú 4 hlavné typy obrnených pásov:

1. Mriežky na opekanie alebo podpažie, ako aj vlasové grily.
2. Armopoyas medzi základom a stenami budovy, suterén armopoyas.
3. Spevnený pás pozdĺž horného radu stien, na ktoré sa položia podlahové dosky (medzifázový pás).
4. Vykladací pás pod strechou, ku ktorej bude pripevnený Mauerlat.

Ak sa počet poschodí v budove zvýši, počet medzipásových pásov sa podľa toho zvýši. Teraz stojí za zváženie každý z uvedených vystužených pásov osobitne..

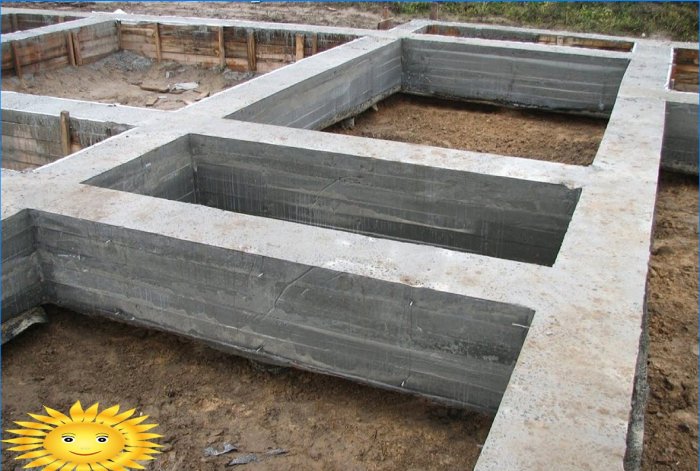

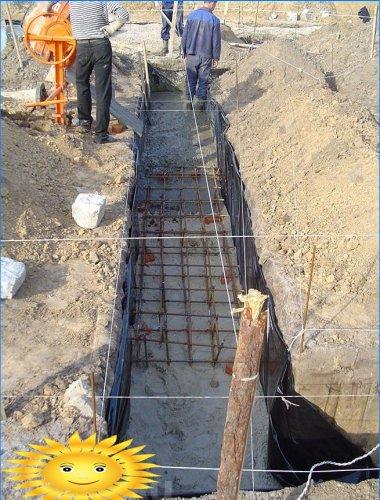

rošt

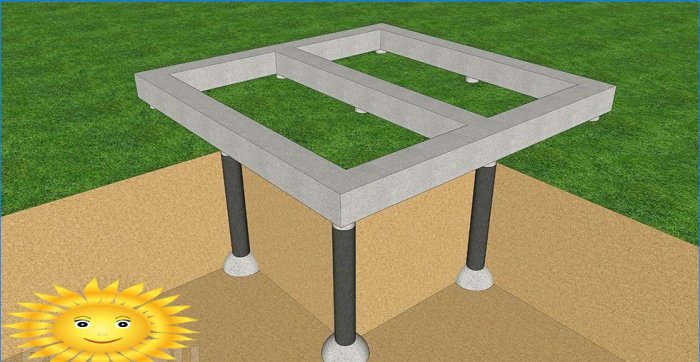

Mriežka je dolný, najčastejšie podzemný pancierový pás, na ktorom spočívajú steny základu pásu. Armopoyas sa tiež nazýva mriežka, ktorá spája jednotlivé stĺpy alebo hromady stĺpovitých alebo pilotových základov. V tomto prípade najčastejšie hrá úlohu suterénneho pásu.

Ak vystužený pás plní funkciu podopretia stien základu pásu, je potrebné vykopať priekopu do hĺbky, ktorú musí inžinier určiť na základe klimatických, geodetických, seizmických a iných počiatočných údajov o oblasti vybranej na výstavbu. Spodok zákopu je pokrytý pieskom zmiešaným s troskami, niekedy čistým pieskom, ak je pôda pevná a nie vodnatá..

Výška mriežky je obvykle 30 – 50 cm a šírka je od 70 do 120 cm. Spodný pás by mal byť najsilnejší, pretože na ňom bude stáť celý dom. Tento prvok zažije najzávažnejšie bremená spojené so zmršťovaním a plížením pôdy, vystavením pôdnej vlhkosti atď..

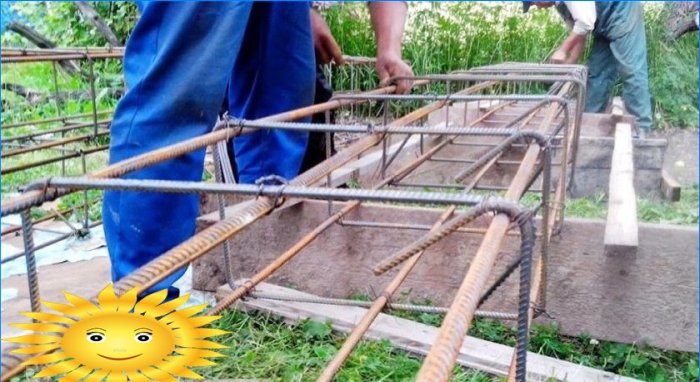

Je lepšie použiť výstuž 12 – 14 mm s priečnym pásom 10 mm. Krok navíjania – nie viac ako 200 mm. Najprv položíme dve výstužné tyče dlhé 6 metrov na zem a zvaríme s priečnou časťou výstuže na okrajoch av strede. Zvyšok priečnych kusov sme pletili drôtom, pretože zváranie mení pevnosť výstuže vystavením teplu alebo jednoduchšie „púšťa“ kov..

Ďalej vyrábame rovnaký „rebrík“, po ktorom tieto rebríky privaríme na koncoch a v strede tak, ako to bolo predtým. My pletené zvyšky priečok, len pletené! Takto sme dostali výstužnú klietku, ktorá bude položená v rošte. Rozmery (hrúbka a výška) by sa mali počítať tak, aby betón zakryl výstuž 5 cm zo všetkých strán. Ak sa výstuha dotkne zeme alebo „pozerá“ von, rýchlo hnije a tuhosť štruktúry sa zlomí.

Toto je základ domu a musí byť pevný. Je lepšie urobiť rošt s bezpečnostnou rezervou 20 – 30%, bez šetrenia výstuže a bez šetrenia na kvalitu betónu. Vyplatí sa to neskôr.

Stĺpová mriežka tiež distribuuje záťaž a spája jednotlivé stĺpiky dokopy, čím sa bráni v ich pohybe. Taktiež neumožňuje nastať zmrštenie domu, ale núti budovu, aby vo všetkých bodoch rovnomerne a rovnomerne „rástla“ do zeme.

Hromada a stĺpová mriežka sú však často vyrobené z dreva a nazývajú sa páskovaním. To sa nepovažuje za pancierový pás.

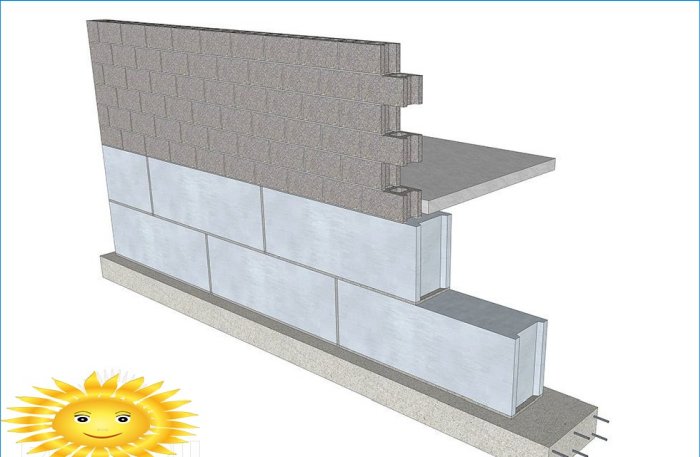

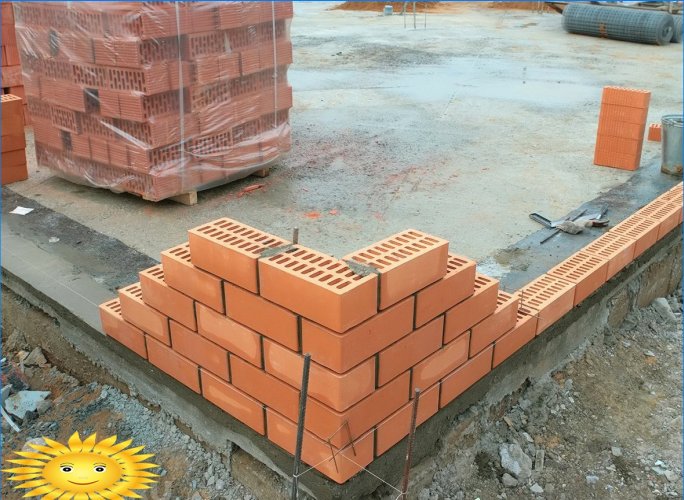

Základné armopoyy

Po tom, čo boli steny prefabrikovaného základu pásu, napríklad z betónových tvárnic alebo tehál, postavené na pevnej mriežke, mal by sa znovu vybudovať zosilnený pás. Steny nadácie môžu vyčnievať nad zem, môžu byť v jednej rovine, postavíme obrnený pás bez ohľadu na to.

Predpokladá sa, že ak je mriežka vyrobená správne a jej pevnosť nie je spochybnená, potom sa pás suterénu nedá zvlášť zosilniť. Budujeme však „po stáročia“, takže nebudeme šetriť životnosťou domu a jeho silou, ale nemusíme ani minúť.

Napríklad sa všeobecne uznáva, že suterénny pás je usporiadaný iba pozdĺž obvodu vonkajších stien, ale ak sú podlahy dosky, je lepšie to robiť pozdĺž všetkých nosných stien. Ak sa izolácia vonkajšej steny neplánuje, šírka lakťa sa rovná šírke steny. Ak existuje izolácia, potom musí byť šírka pancierového pásu urobená s prihliadnutím na izoláciu, alebo pripravené pásy z expandovaného polystyrénu by mali byť vložené pod debnenie pred naliatím..

Spevnenie je v zásade postačujúce a je to sieťka, to znamená bez rámu. Pre pletivo používame tri pozdĺžne tyče 12 mm a krok priečnych tyčí je 10 cm. Výška pásu je obvykle 20–40 cm. Je lepšie urobiť 40 alebo najmenej 30, bude to silnejšie a spoľahlivejšie. Nezabudnite na hydroizolačné tesnenia vyrobené z dvojitej strešnej krytiny alebo iného materiálu, aby cez kapiláry betónu nevstúpila do vášho domu vlhkosť. To samozrejme nezruší hydroizoláciu nadácie, ale stále sa nevyhnutne používa.

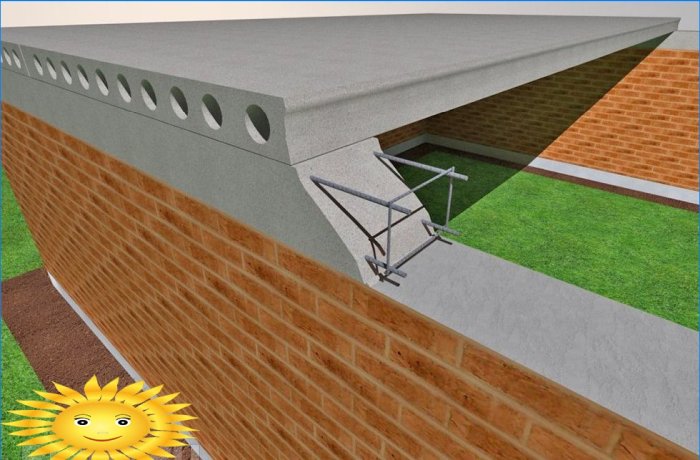

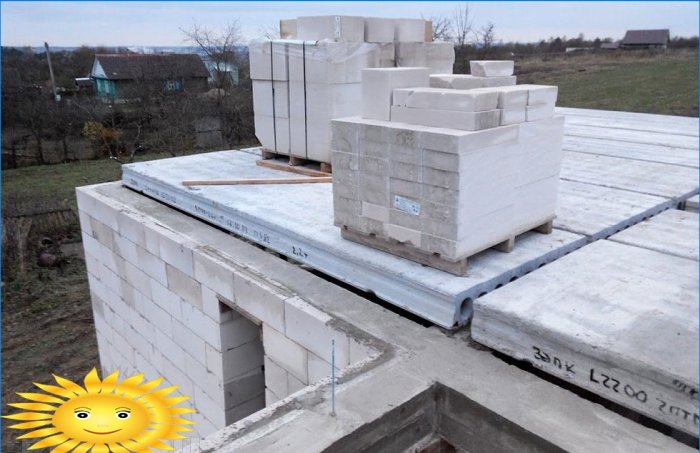

Interfloor zosilnený pás

Medzifarebný pás je skonštruovaný tak, aby zosilnil steny a rovnomerne rozložil zaťaženie z dosiek na celú krabicu domu. Preto sa tento pás nazýva vykladanie.

Zabraňuje tiež deleniu stien, ktoré majú tendenciu to robiť pri pôsobení axiálneho zaťaženia. Nakoniec vyhladí rovinu korunky koruny, ktorá môže „chodiť“ aj s majstrom.

Interfloorové pásy sa najlepšie robia s rámom 4 pozdĺžnych výstužných tyčí 12 mm, 40 cm vysokých a širokých ako na stenách, pričom sa berie do úvahy tepelná izolácia. Musí sa položiť na všetky nosné steny. Mnohí tvrdia, že pod všetky steny je potrebné položiť iba rošt, ale podlahové dosky pritlačia všetky nosné konštrukcie, takže je lepšie urobiť obojstranný pancierový pás pozdĺž všetkých stien..

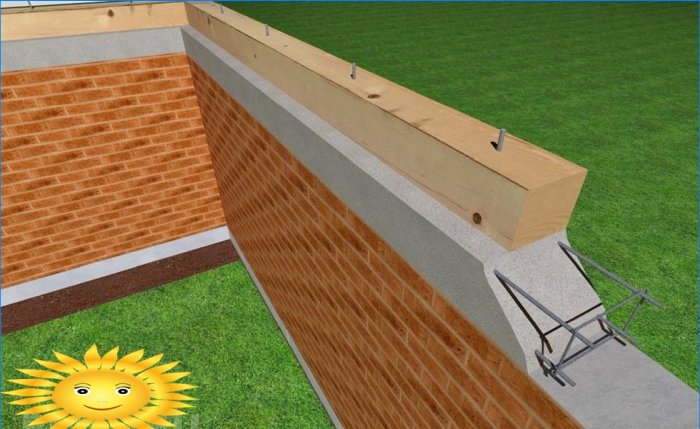

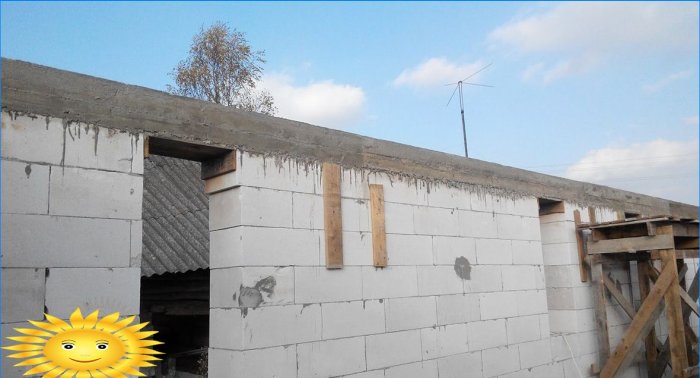

Pod strechou alebo artefaktovým pásom Mauerlat

To je tiež celkom dôležitý pás. Po prvé, rozdeľuje zaťaženie zo krokvového systému, štítov a strechy ako celku. Po druhé, to vám umožní bezpečne opraviť Mauerlat. Po tretie, opäť vyrovnáva vodorovnú plochu škatule, ktorá je dôležitá pre úspešnú konštrukciu krokvového systému, kde je dôležitá geometrická presnosť..

Posledné zbrane sa vykonávajú analogicky s predchádzajúcimi. Ak nie je ukladanie dosiek plánované, pás je namontovaný pozdĺž obvodu vonkajších stien a ak sú krokvy naklonené, potom pokládka na strednú nosnú stenu, na ktorej spočívajú hrebeňové stojany a lôžko, nebude zasahovať..

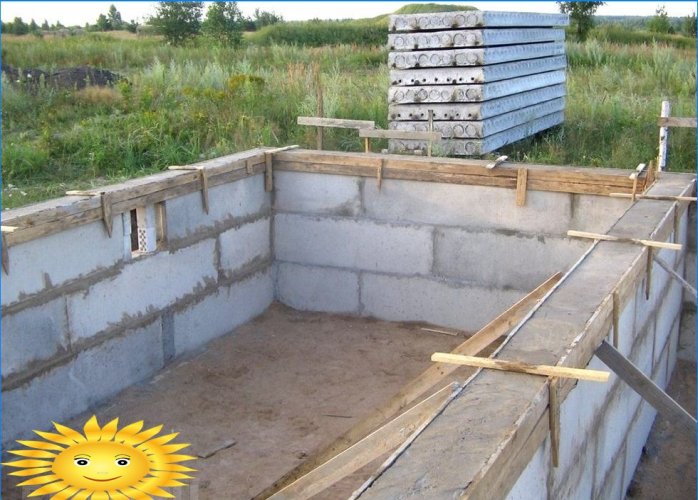

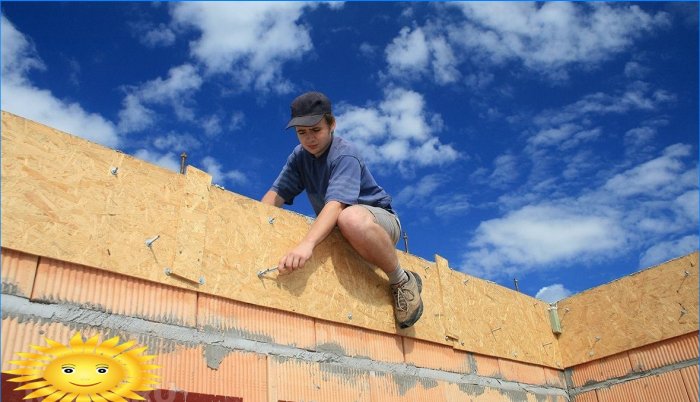

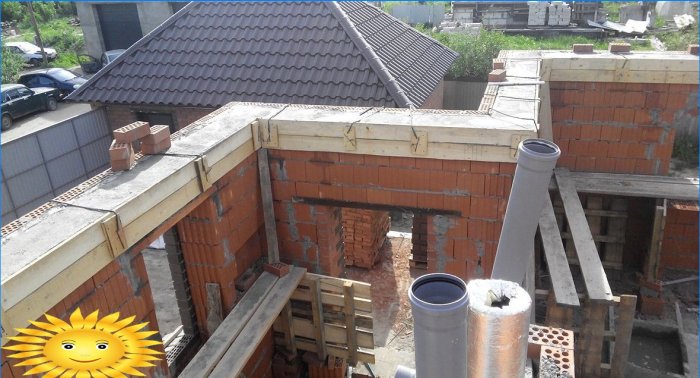

Debnenie a betónové práce

Debnenie sa zvyčajne vyrába z dosiek, ktoré sa montujú do štítov na zemi a pripevňujú sa na stenu pre rýchlu montáž. Dosky sú niekedy prešité vystužením a zvarené dohromady zváraním gombíka. Túto úlohu môže tiež zohrať oceľový drôt, ktorý sa navlieka do predvŕtaných otvorov a pritiahne sa spolu s pákou z výstuže alebo kovovej tyče..

Zhora sú debniace dosky spojené kúskami dreva alebo dosiek. Metódy vystuženia debnenia vo všeobecnosti závisia od metód odlievania: ak sa odlievanie vykonáva z dostatočnej výšky, potom by sa malo debnenie čo najviac zosilniť. Ak sa z vedier vyleje betón, takéto zaistenie nebude potrebné. Osobitná pozornosť by sa mala venovať doskovým spojom, rohom a zákrutám.

Spodná časť debnenia má najväčšie zaťaženie, takže niekedy je pribitý výstužou so zváraným prekladom, ktorý neumožňuje doske odsťahovať sa od steny.

Výstužný rám je položený tak, aby prúty boli zo všetkých strán pokryté vrstvou betónu najmenej 5 cm..

Pretože liatie sa vykonáva vo výške, je vhodné použiť betónové čerpadlo alebo špeciálny lievik so zaisťovacím mechanizmom, ktorý bude vyplnený betónom a podľa potreby otvorený na vyplnenie debnenia. Taký lievik by sa mal prepravovať pomocou žeriavu.

Základy monolitického liatia, vibrácií a ďalších podobných problémov sú podrobne opísané v našich ďalších článkoch, napríklad „Ako správne vyplniť základ domu“. O výbere cementu si môžete prečítať v článku „Ako si vybrať cement“. Jedinou výzvou, ktorá sa týka liatia debnenia vo výškach, je bezpečnostná otázka. Mali by ste tiež dôkladne vibrovať, aby ste nepoškodili debnenie a rám..

Debnenie sa odstráni pomocou páčidla alebo páčidla. V horúcom počasí je to možné za deň, v chladnom počasí je lepšie počkať dva alebo tri dni. Betón musí byť použitý najmenej М400.

Zistili ste teda:

1. Armopoyas je nevyhnutným prvkom systému nosnej konštrukcie.
2. Armopoyas sú niekoľkých druhov a všetky sú za určitých okolností nevyhnutné..
3. Armopoyas nie je štrukturálne zložitý prvok.
4. Náklady na zosilnený pás opodstatňujú výhody.

Samozrejme je lepšie, aby všetky práce na určovaní parametrov, použiteľnosti, nevyhnutnosti a ďalších vlastnostiach tohto konštrukčného prvku, ako aj jeho výrobe, vykonávali skúsení odborníci. Toto je časť, ktorú je takmer nemožné prerobiť, ale vykonáva dôležité funkcie. Preto je lepšie šetriť na niečom inom: tapete alebo zábradlí na verande, ale nie na armopoyách.
