Ako používať úroveň a koľajnicu počas výstavby

Obsah článku

• Podstata a špecifiká vyrovnávania
• Stanovenie referenčných hodnôt a kľúčových bodov
• Inštalácia a nastavenie zameriavača
• Vyrovnávanie zamestnancov
• Ako merať výšku bodu
• Protokolovanie a výpočty

Mnohí považujú optickú úroveň za archaizmus, pričom je to jeden z najpresnejších nástrojov v rámci geodetického výskumu. V našom prehľade uspokojíme záujem bežných ľudí o použitie úrovne pre geometrickú metódu vytvárania lietadiel.

Dvaja inšpektori na rôznych okrajoch priepasti:

Úroveň (výkriky): Choď!

Reika: Chtooo?

Úroveň (ešte hlasnejšia): Choď!!!

Reika: Nepočujem!!!

Levelier (mutters): Nepočujúci idiot…

Reika (kričí): Sám idiot!!!

Podstata a špecifiká vyrovnávania

Existuje mnoho spôsobov, ako určiť zakrivenie zemského povrchu: najmenším rozdielom atmosférického tlaku, použitím teodolitu alebo vodnej hladiny a ďalších zariadení. Geometrická nivelácia sa však považuje za najuniverzálnejšiu, najrýchlejšiu a najpresnejšiu metódu: aj pri technických úrovniach používaných v stavebníctve je chyba merania iba 10 mm na km..

Podstatou nivelizácie je určenie výškového rozdielu (nadmorskej výšky) každého zo súboru bodov v teréne vzhľadom na určitý referenčný bod, ktorý sa v konštrukcii nazýva referenčný bod. Po určení virtuálnej roviny sa zmeria nulová značka voči nej, ktorá vo väčšine prípadov leží na úrovni podlahy prvého poschodia budovy..

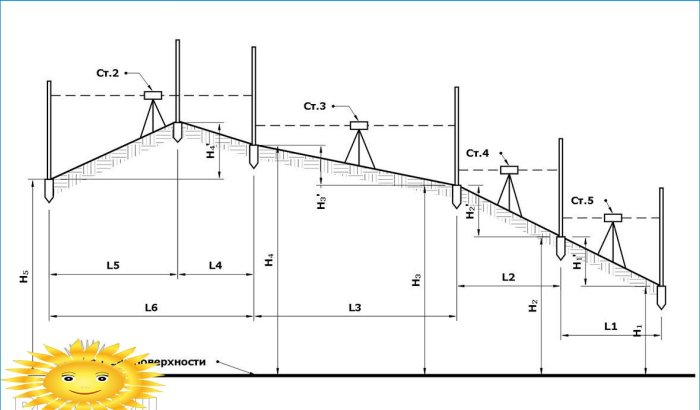

V zásade nie je nič zložité s výnimkou dvoch konkrétnych bodov. Na jednej strane musí byť inšpektor s partnerom schopný používať úroveň a personál, poznať jemnosti nastavenia a správne inštalovať kontrolné stanovištia. Ďalšia nuancia spočíva v tom, že na zemi môžu byť predmety, ktoré bránia vizuálnemu kontaktu medzi úrovňou a personálom. Z tohto dôvodu je potrebné pravidelne premiestňovať miesto inštalácie úrovne, určovať časové štandardy a stanovovať výškový rozdiel pre ne. Nakoniec sa však všetky výpočty stávajú bežnou aritmetikou..

Stanovenie referenčných hodnôt a kľúčových bodov

V geodetickom prieskume staveniska sa referenčná hodnota umiestni v najnižšom bode roviny, ktorý je určený vizuálne alebo pomocou kurzora „lumbago“. Na tomto mieste je do zeme vtlačený masívny stĺp s priamym rezom, na ktorý je vhodné inštalovať koľajnicu.

Počet a umiestnenie kľúčových bodov závisí od vyrovnávacích úloh. Pokiaľ ide o prípravu základovej jamy, body sa umiestnia na vnútorné a vonkajšie rohy pozdĺž obrysu budúcej štruktúry. Pri umiestňovaní kontrolných bodov sa nevyžaduje vysoká presnosť, je dôležité iba to, aby v mieste stávky neboli žiadne miestne hrbole alebo jamy..

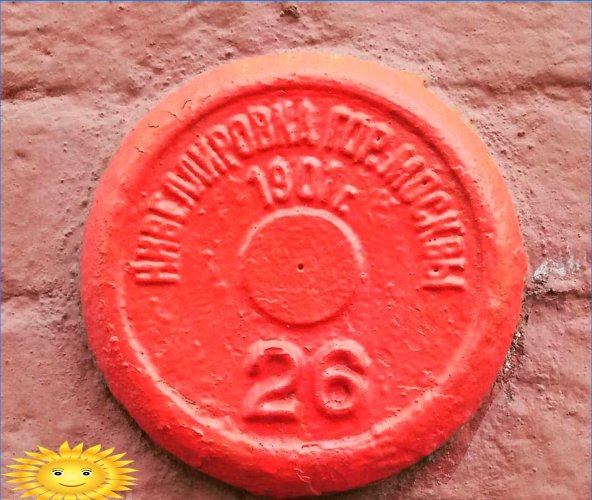

V rámci sídelnej osady sú špeciálne, merané a úradne schválené referenčné body, na ktoré je možné odkazovať pri meraní nových stavenísk.

Všetky body by mali byť čo najďalej od miesta inštalácie úrovne a mali by byť od nej vzdialené najmenej 5 metrov. Ak je malá oblasť zarovnaná, môžete vystreliť všetky body zboku úrovňou alebo použiť hydrostatickú úroveň.

Inštalácia a nastavenie zameriavača

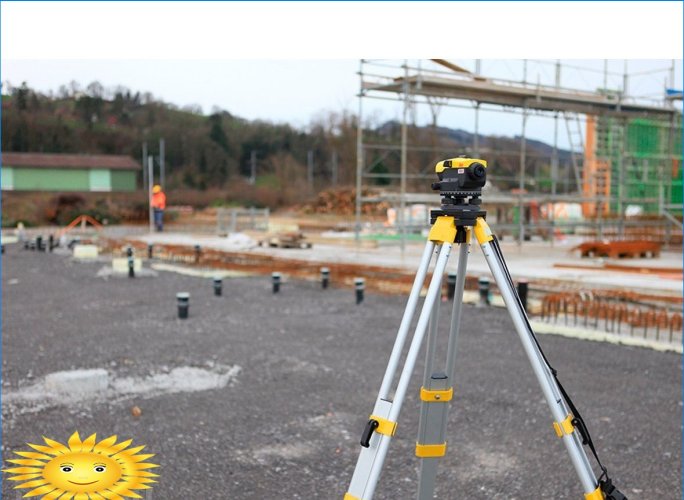

Najprv musíte nastaviť statív. Po uvoľnení skrutiek na upevnenie teleskopických nôh musí byť statív vyrovnaný tak, aby horná plošina ležala v horizontálnej rovine, všetko sa tu robí „očami“. Nohy musia byť pritlačené do voľnej pôdy, zatlačením nohy na doraz, pričom vzdialenosť medzi nimi by mala byť rovnaká. Výška nôh sa musí nastaviť tak, aby hlava statívu bola na úrovni hrudníka, potom dotiahnite skrutky.

Keď je nainštalovaný statív, samotná vodováha je k nej pripevnená pomocou centrálnej skrutky. Má dve plošiny: spodná je pripevnená k statívu skrutkou alebo iným štandardným spôsobom, horná spočíva na troch nastavovacích skrutkách. Na stranách trojuholníka tvoreného skrutkami sú tri valcové nastavovacie liekovky. Otáčaním jedného páru skrutiek musíte najprv zaistiť, aby sa bublina medzi nimi presne nachádzala medzi značkami. Potom sa otáčaním tretej skrutky nastavia ďalšie dve úrovne. Indikátor jemného nastavenia – kruhová úroveň – sa nachádza na optickej trubici úrovne. Možno bude potrebné trochu otočiť nastavovacie skrutky, aby sa bublina dostala presne do kruhovej značky. Úroveň je pripravená na prácu.

Vyrovnávanie zamestnancov

Predtým, ako začnete strieľať, bolo by dobré zistiť, ako sa pohybovať po železnici. Aké sú tieto nepochopiteľné písmená „E“, aké sú čierne a červené značky? V skutočnosti je všetko veľmi jednoduché..

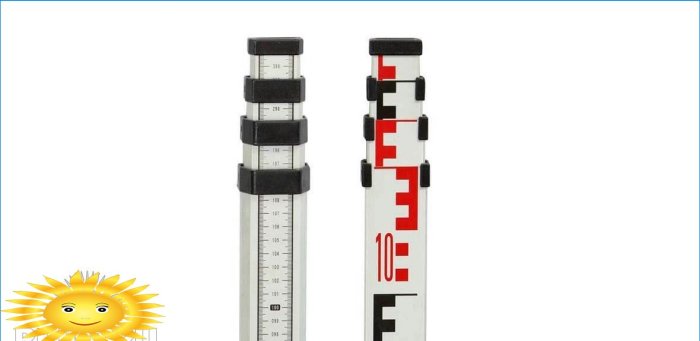

Koľajnica je rozdelená na segmenty, každá dlhá 10 cm. Vo vnútri každého segmentu sú čierne a biele oblasti, každá dlhá 1 cm. Vonkajšie tri čierne oblasti sú spojené bočnou čiarou, aby sa uľahčilo vizuálne určenie stredu segmentu. Čísla označujú, v ktorých desiatich centimetroch sú umiestnené segmentové značky, to znamená, že v skutočnosti je poloha na koľajnici určená počtom bielych a čiernych plôch pridaných k počtu desiatich.

Presnosť jedného centimetra však zjavne nestačí. Faktom je, že na zadnej strane koľajnice je obvyklá milimetrová stupnica, ktorú nie je príliš vhodné používať na veľké vzdialenosti. Preto asistent, ktorý drží koľajnicu, môže dodatočne nastaviť jazdec podľa pokynov geodeta „nad“ a „pod“ a potom zobraziť počet milimetrov na prstoch. Niektoré úrovne sú tiež vybavené metrickou mriežkou, podľa ktorej je možné túto odchýlku ľahšie určiť..

Nakoniec najzaujímavejšou otázkou je, prečo má horná časť koľajnice červené značky v opačnom poradí. Faktom je, že staré úrovne nemali ďalšie šošovky a geodet videl obraz hore nohami. S takýmito „dinosaurmi“ sa však nebudete musieť vyrovnať..

Ako merať výšku bodu

Pred zastrelením bodu musí asistent umiestniť personál čo najbližšie k ovládaciemu kolíku a jemne ho podoprieť na susednom teréne. Počas meraní musí byť personál nehybný a striktne zvislý, na vyrovnanie musí byť použitá olovnica alebo hladina okrúhlych bublín.

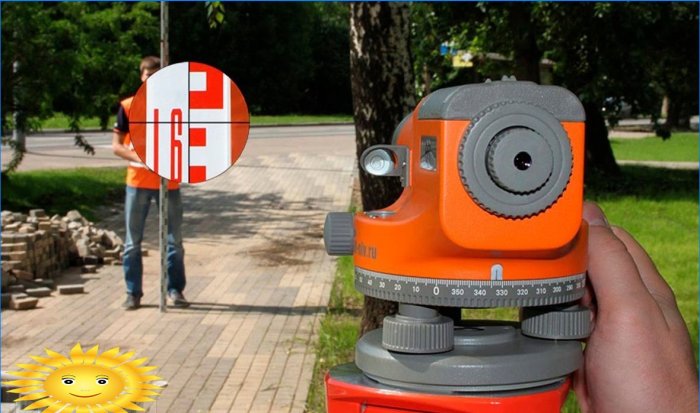

Hladina musí byť otočená k koľajnici tak, aby zvislá os mriežky bola umiestnená presne v jej strede. Potom otočením optickej skrutky musíte upraviť ostrosť obrazu tak, aby boli značky na nosníku jasne viditeľné. Potom musíte upraviť ostrosť displeja krížovky otáčaním krúžku na okuláre.

Na stanovenie prebytku je potrebné označiť číslo segmentu, na ktorom je umiestnená vertikálna os, a potom vypočítať, koľko celých čiernych a bielych intervalov od začiatku segmentu po os. Pridaním tejto hodnoty za číslo segmentu získate výšku v centimetroch. Ak potrebujete vyššiu presnosť, za nadmorskú výšku sa vloží čiarka, asistent posunie posúvač tak, aby jeho hrana sa presne zhodovala s horizontálnou osou a preniesol počet ďalších milimetrov, ktorý sa zapíše za desatinnú čiarku..

Môžete to urobiť bez posúvača. Ak je vodorovná os umiestnená presne v strede bielej alebo čiernej značky, pridajte tri milimetre, ak je v dolnej štvrtine – jedna alebo dve, ak je v hornej štvrtine – štyri. Táto vizuálna definícia je viac ako dostatočná pre konštrukciu..

Protokolovanie a výpočty

Vyrovnávací proces zahŕňa udržiavanie veľkého počtu záznamov. Inšpektor by mal mať po ruke plán miesta, v ktorom je schematicky znázornený objekt, na ktorého stavbu sa vykonáva vyrovnávanie, ako aj umiestnenie kontrolných stávok. Každý kolík musí byť očíslovaný a tieto označenia musia byť umiestnené v samostatnej tabuľke, v ktorej je zaznamenaný nameraný prebytok.

Teraz o samotnom prebytku. Sú relatívne a absolútne, to znamená z roviny merania úrovne az referenčnej hodnoty. Napríklad prebytok referenčného bodu bol 145,2 cm a kontrolný bod bol 151 cm. Odčítaním prebytku bodu od prebytku referenčného bodu sme zistili, že absolútny prebytok bude -4,8 cm, zatiaľ čo znamienko mínus jasne ukazuje, že prúd sa nachádza nižšie. Podobné výpočty by sa mali vykonať pre každý bod.

Praktickým významom vyrovnania je označovanie kolíkov v tej istej horizontálnej rovine. Aby ste to dosiahli, musíte nájsť najvyšší bod s najvyššou kladnou hodnotou prebytočnej hodnoty a pridať k nemu napríklad 20 cm .Po sledovaní z jedného kolíka na druhý používajú metódu pásky na odloženie hodnoty prekročenia bodu, do ktorej sa pridá hodnota offsetu – rovnakých 20 cm. Získané značky sa používajú pri zemných prácach a určovaní hĺbky výkopu alebo pri ťahaní kotviaceho lana.
