Metódy vŕtania kovov: vŕtačky a príslušenstvo

Vŕtanie diery do kovu – čo by mohlo byť jednoduchšie? V tejto zámočníckej činnosti je však veľa jemností, pokiaľ ide o správny výber nástrojov, podmienky ostrenia a rezania. Dnes bude hovoriť o všetkých nuanciách kovových vrtov .

Na výrobu kovových otvorov sa používajú vŕtačky – mechanické tyče vyrobené zo zliatiny, ktorá je tvrdšia ako obrobok. Vŕtačky do kovu sú vyrobené z vysokorýchlostných ocelí triedy P6M5, P9, P18 pod všeobecným označením HSS alebo z tvrdých zliatin: VK, T5K10, určené na spracovanie tvrdených a tvrdokovových prírezov.

Vŕtačka sa skladá z troch prvkov:

1. Hrany sa zarezávajú do spodnej časti diery a odstránia sa z nej tenké triesky.
2. Špirálové rezanie tlačí triesky z otvoru.
3. Driek je určený na upevnenie vŕtačky v držiaku nástroja.

Dizajn kovového vŕtania so zákrutom

O ostrých hranách je potrebné diskutovať podrobnejšie. Jedná sa o dva skosenia na ostrom konci vŕtačky, ktoré sa zbiehajú na vrchole – najvýznamnejšom bode prednej časti, ktorý tvorí most. Uhol, v ktorom sa hrany zbiehajú, sa nazýva hlavný uhol nosa a jeho hodnota je štandardizovaná pre rôzne materiály a režimy spracovania:

• Tvrdá oceľ a nehrdzavejúca oceľ: 135 – 140 °
• Konštrukčná oceľ: 135 °
• Hliník, bronz, mosadz: 115 – 120 °
• Meď: 100 °
• Liatina: 120 ° uhol vôle a 90 ° uhol okraja

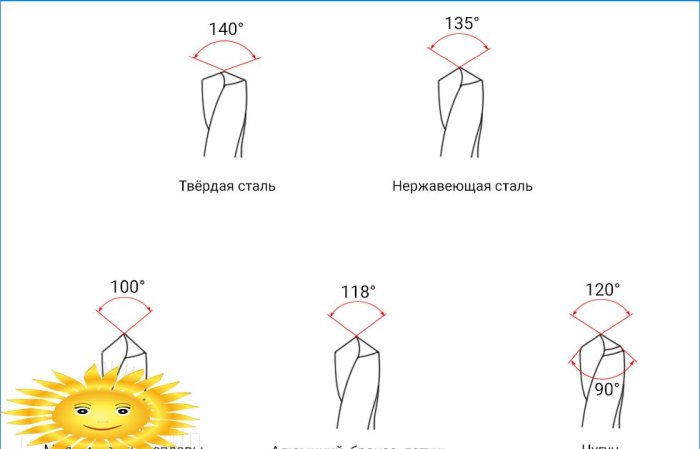

Odporúčané uhly ostrenia pre kovové vŕtačky

Každá hrana má tiež svoj vlastný uhol zaostrenia rádovo 20 – 35 °, čo určuje jej ostrosť. Tento uhol, nazývaný zadný uhol, zabezpečuje, že vrták sa dotýka kovu iba pozdĺž línie hrán, zatiaľ čo za nimi zostáva voľný priestor. Tento tvar je potrebný na ľahšie vyberanie a likvidáciu triesok. Pri niektorých cvičeniach je hrana naostrená v tupejšom uhle až do pravého uhla. Tieto rezné hrany dobre fungujú na krehkých kovoch, ako sú liatina, mosadz a bronz.

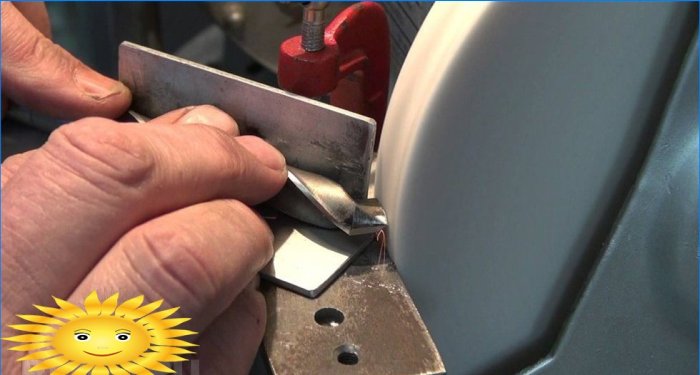

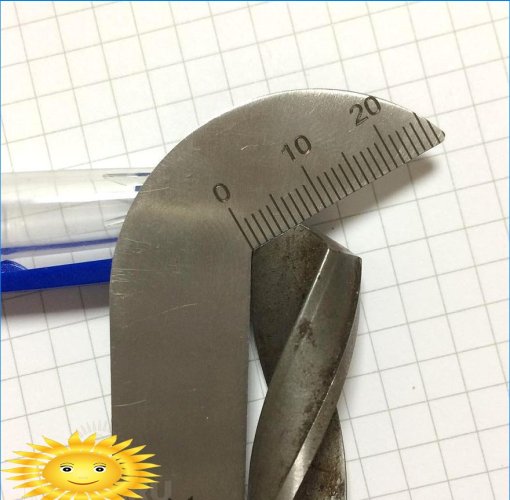

Šablóna na kontrolu uhla ostrenia vŕtačky

Špirálová časť obsahuje niekoľko drážok na odstránenie holenia, na ktorých hornej časti sú umiestnené ďalšie hrany, ktorých rovina je rovnobežná s osou vŕtania. Toto je takzvaná stuha, ktorá po ponorení vŕtačky vyčistí steny otvoru a prispieva k lepšiemu centrovaniu.

Druhy vrtákov do kovu a ich technika ostrenia

Vyššie sme skúmali základný typ vŕtačky. Chápanie toho, ako sa pri brúsení vytvárajú rohy, vyžaduje len málo vedomostí a praxe. Najlepšie je naostriť vŕtačky na brúske ručnou rukou, v najhoršom prípade môžete použiť univerzálne brúsky. Nie je možné zaostriť vŕtačky na uhlových brúskach: po prvé, je to v rozpore s bezpečnostnými opatreniami pri práci s týmto elektrickým náradím a po druhé, kvôli vysokej rýchlosti otáčania sa kov prehrieva a uvoľňuje, stáva sa mäkkým..

Pri brúsení sa vŕtačka umiestni na rukoväť, aby sa jej rezná časť mierne zvýšila. Otáčaním vŕtačky a pohybom stopky doľava je potrebné zaistiť, aby bola rezná hrana umiestnená presne vodorovne a rovnobežne s koncom kruhu. Ľavý a pravý okraj musíte ostrým spôsobom striedať, odstraňovať tenkú vrstvu kovu a pravidelne vŕtať vodu do vody.

Ak vrták jednoducho zafixujete v požadovanej polohe a privediete ho do šmýkačky, nebudete môcť správne zbrúsiť zadný povrch. Vzhľadom na to, že brousok je guľatý, je týlová časť okraja konkávna. To vedie k problémom s rýchlym otupením hrán a evakuáciou triesok. Aby sa zabránilo tomuto javu, predná časť vŕtačky by sa mala po dotyku s kameňom mierne zdvihnúť, posúvať dopredu a bez uvoľnenia tlaku. Takto sa vytvorí vypuklý bočný povrch, vďaka ktorému je rezné zaťaženie oveľa lepšie..

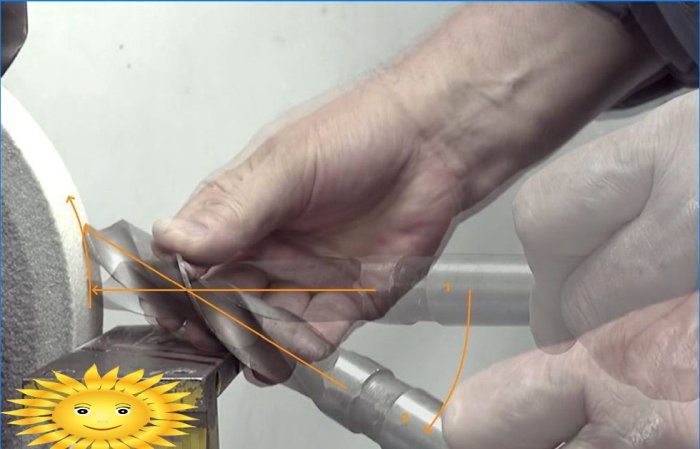

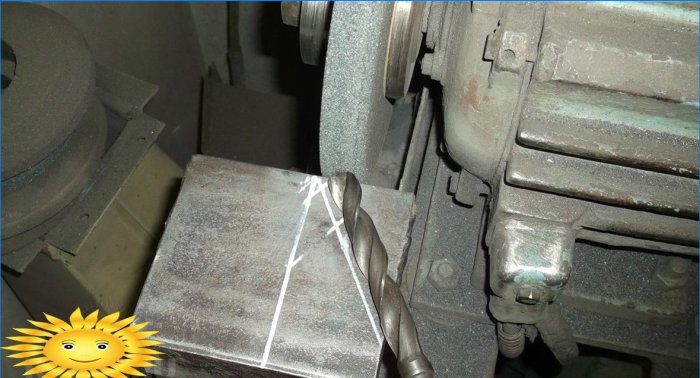

Pri brúsení vŕtačky upravte správny pohyb

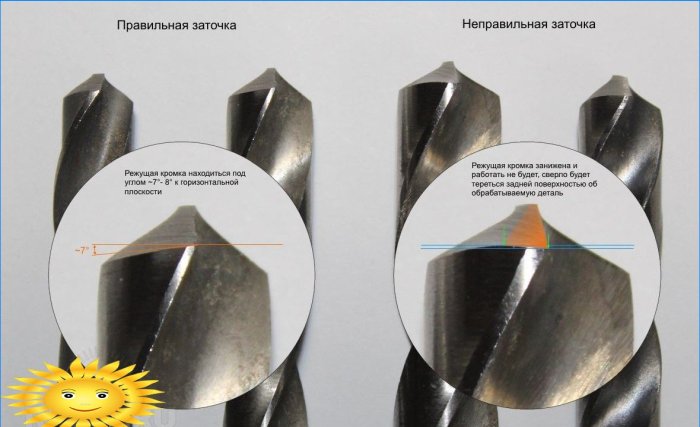

Pred odstránením ostrých hrán bez triesok alebo odrenín by ste mali vykonať sústruženie hrán. V tomto prípade by odstránenie na oboch stranách malo byť rovnomerné, čo sa dá posúdiť podľa tvaru a polohy zvyšného mostíka, ako aj podľa dĺžky samotných hrán. Ak je pás nevyrovnaný, vŕtačka sa bude excentricky otáčať, čím sa zväčší priemer otvoru. Tento efekt sa dá použiť, ak požadovaný priemer vŕtačky nie je k dispozícii..

Po vytiahnutí hlavných hrán sa prešíva preklad. Na tento účel musí byť vŕtačka umiestnená na madlo v uhle asi 45 ° a zatlačená chrbtom k okraju kruhu bez toho, aby sa dotkla reznej hrany. Na preklade sú vytvorené dva malé zárezy až do priemeru vŕtačky, ktoré pôsobia ako nábehové a centrovacie hrany..

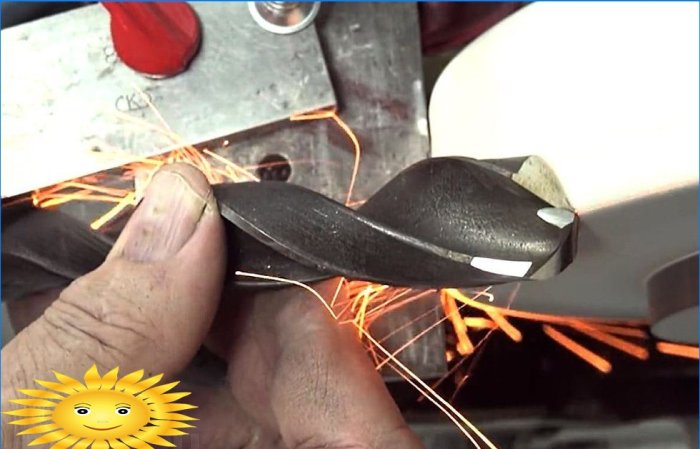

Preklady do švov

Na vŕtanie tenkých plechov sa používa špecifickejší typ vŕtačky. Pri vytváraní hlbokej diery je vŕtačka najskôr centrovaná vrcholom a na výstupe je držaná stuhami špirálovej časti. V prípade tenkého kovu však hrot prechádza priamo pred tým, ako stuhy narazia na okraje, čo má za následok nerovný, nevyrovnaný alebo oválny otvor..

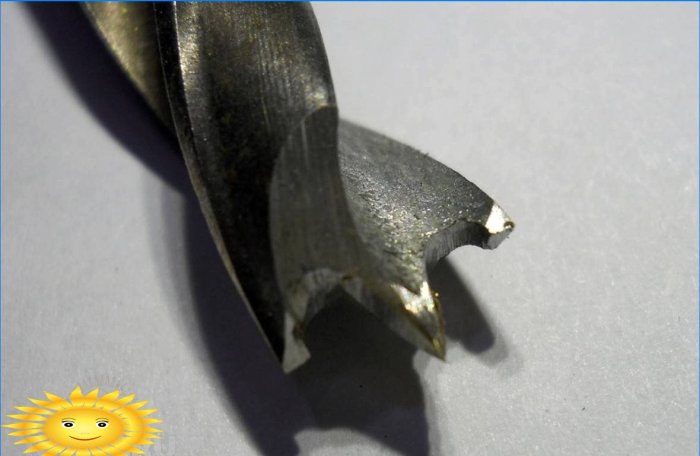

Naostrovacie vŕtanie pre tenké plechy

V takýchto situáciách je lepšie použiť perie vŕtačku so strediacim nosom. Môže to byť vyrobené z konvenčnej kovovej vŕtačky jej opätovným prebrúsením určitým spôsobom. Všetko sa robí rovnakým spôsobom a s rovnakými uhlami, ale hrany sa neotáčajú zhora na hrany, ale spájajú sa k sebe. Vŕtačka musí byť naostrená na okraji kameňa, aby preklad ostal nedotknutý. Okraje pritlačte, kým mostík nevytvorí nos vyčnievajúci 1–2 mm nad vrcholmi reznej časti.

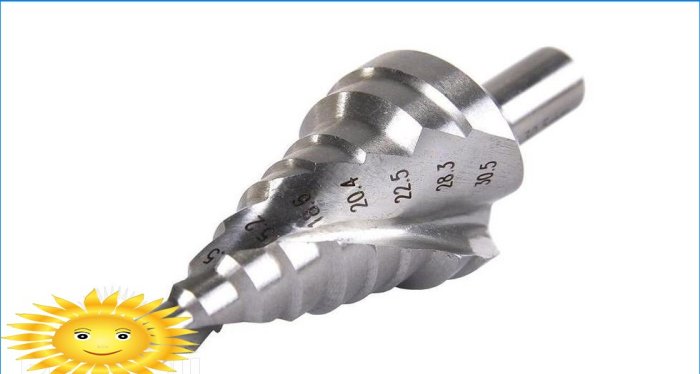

Stupňový vrták do kovu

Tretí typ vrtákov do kovu je zúžený stupňovito. Majú niekoľko rezných hrán s rôznymi priemermi, čo vám umožňuje robiť rôzne otvory pomocou jediného nástroja. Napriek zdanlivej všestrannosti je však nájdenie skutočne dobrého stupňového vŕtačky dosť ťažké a jeho cena bude najmenej 25 USD. Ďalšou nevýhodou je, že takéto vŕtačky môžu byť naostrené iba na špeciálnom stroji..

Na vŕtanie do cementovaného karbidu a kalenej ocele je lepšie použiť betónové vrtáky. Ich zaostrenie je spočiatku určené na drvenie, ale ak vytiahnete okraje pod uhlom na vrchole asi 135 ° a naostríte ich pod uhlom 20 °, dokonca aj vo veľmi tvrdej časti môžete ľahko vytvoriť čistý otvor..

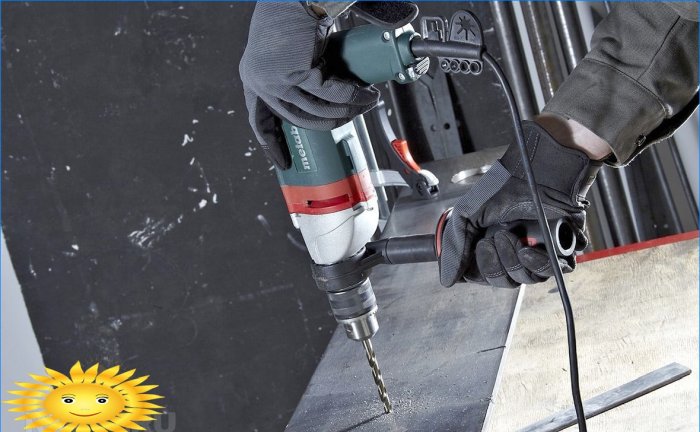

Ako správne vŕtať kov

Bez ohľadu na to, či sa vŕtanie vykonáva pomocou vŕtačky alebo na stroji, hlavnou vecou je zvoliť správnu rýchlosť otáčania. Vo väčšine prípadov je optimálna rýchlosť v rozmedzí 1800-2500 ot./min., Ale v praxi je možné zvoliť úplne odlišné hodnoty v závislosti od presnosti zaostrenia a vlastností materiálu..

Pre efektívne a rýchle vŕtanie sa nemôžete obísť bez schopnosti správne korelovať rýchlosť otáčania a silu posuvu. Je ľahké pocítiť, ako sa vrták zarezáva do kovu, nepretržite vyžaruje triesky a sám sa začne bez toho, aby sa vynakladal veľké úsilie, ponoriť do dna diery. Súčasne sú otáčky zvyčajne dosť nízke – približne 300 – 500 ot / min.

Najlepším ukazovateľom toho, že vŕtanie je technologicky správne a že je vŕtačka správne naostrená, je rovnomerný výstup triesky z oboch špirálnych drážok. Kvalita čipu je tiež významným ukazovateľom:

• pri vŕtaní ocele sa emitujú pevné triesky vo forme dlhých špirál;
• liatina, kalená oceľ a iné krehké materiály tvoria rozptyl ihiel;
• hliník sa vŕta do krátkych zvlnení;
• pri vŕtaní nehrdzavejúcej ocele je možné získať prach a malé vločky.

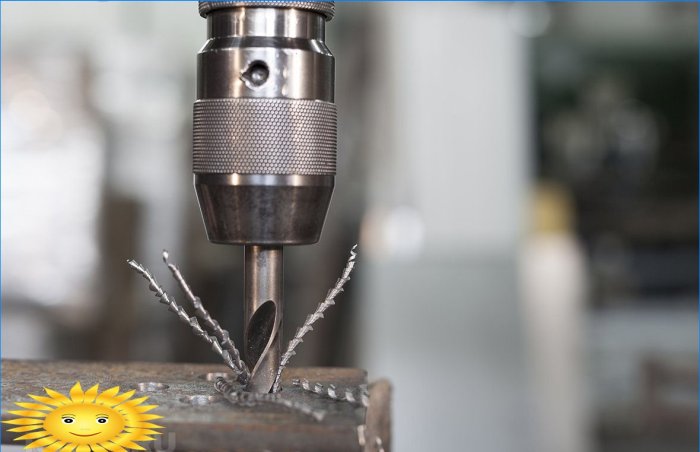

Pri vŕtaní kovu upravte triesky

Ak vrták nie je rozrezaný na kov, ale o neho sa trie s charakteristickým vŕzganím alebo sa na výstupe vytvorí atypický druh triesok, je lepšie zaostrenie zastaviť a opraviť, v opačnom prípade hrozí nebezpečenstvo zahrievania kovu prehriatím alebo zlomením pracovnej časti..

Dodržiavajte bezpečnostné opatrenia! Vŕtanie by sa malo robiť bez rukavíc, ktoré chráni vaše oči kovovými okuliarmi.

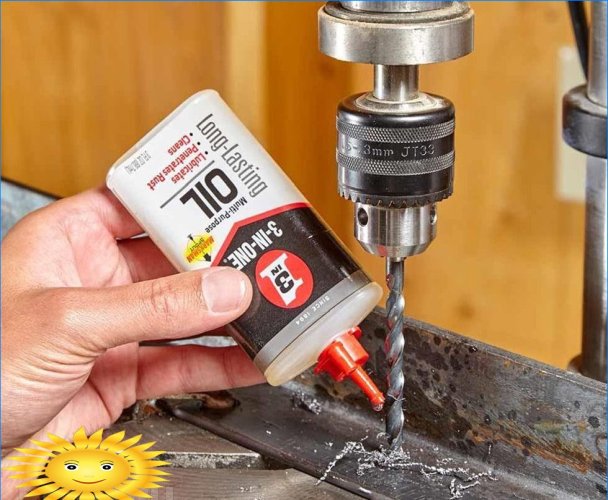

Pred začatím vŕtania musíte označiť všetky otvory, ktoré je potrebné urobiť v dielci. Stred každého otvoru by mal byť označený stredovým úderom. Najprv sa vyvŕta malá diera s hĺbkou 2–3 mm a do nej sa zavedie niekoľko kvapiek oleja. Musíte sa naučiť, ako nechať vŕtačku vykonávať svoju prácu samostatne: najprv pevne zatlačte na nástroj, a keď sú hrany rezané do kovu, uvoľnite tlak a jemne zatlačte, aby ste zachovali rovnomernú rýchlosť otáčania.

Namiesto oleja sa môžu použiť aj iné chladivá. Preto pri vŕtaní nehrdzavejúcej ocele musí byť vrták navlhčený kyselinou olejovou. Jeho výpary sú škodlivé, preto je potrebné pracovať v respirátore. Na chladenie sú tiež vhodné petrolej a mydlová voda – užitočná tyčinka na liter.

Osobitná pozornosť sa vyžaduje, keď vrták vychádza pri vŕtaní cez otvory. Pomerne často v takýchto prípadoch prechádza tenké dno tvorbou veľkých otrepov, ktoré padajú do špirálových drážok a vŕtať vrták dopredu. Na výstupe z časti je potrebné uvoľniť tlak a mierne zvýšiť rýchlosť.

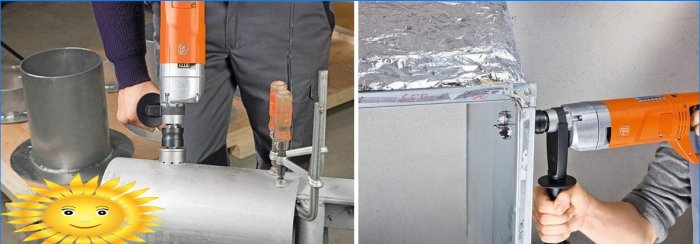

Vŕtanie kovu korunkou

Je lepšie vyvŕtať otvory s veľkým priemerom v niekoľkých etapách a postupne zvyšovať priemer vŕtačky. Tým sa nielen zníži namáhanie nástroja, ale tiež sa predĺži životnosť brúsky a zabezpečí sa čistota. Otvory s priemerom nad 13 mm sa najlepšie vŕtajú korunkami. Namiesto oleja sa odporúča použiť mazivo, takže bude striekať menej. Koruna sa musí pravidelne nechať vychladnúť a počas prevádzky sa musí opatrne zabezpečiť, aby zuby rovnomerne ponorili, inými slovami, vreteno držte striktne kolmo na povrch časti..

Konečná fáza vŕtania je skosená z oboch strán otvoru. Za týmto účelom môžete použiť zahĺbenie, a ak nie je k dispozícii, vŕtačka s dvojnásobným priemerom, ktorá sa pri vysokých rýchlostiach podáva s minimálnym úsilím. Na odhrotovanie veľkých otvorov je vhodné použiť okrúhly pilník a šmirgľový papier.
