Plynomer pre domácnosť – typy a princíp činnosti, účtovné jednotky, ako si vybrať súkromný dom alebo byt

Obsah článku

• Čo je to plynomer
• Ako to funguje
• Princíp činnosti
• Druhy plynomerov
• Modely plynomerov
• Elektronický plynomer
• Mechanický
• membrána
• vír
• turbína
• otáčavý
• Membránové plynomery
• pouličné
• Ako si vybrať plynomer
• Pre súkromný dom
• Do bytu

Najjednoduchším minerálom na použitie je plyn. Toto modré palivo sa v našich domácnostiach používa na varenie, ohrev vody a kúrenie. Kontrola spotreby v byte je riadená plynomerom pre domácnosť, ktorý môže byť svojím dizajnom elektronický alebo mechanický. Existuje niekoľko základných metód riadenia, na základe ktorých sú tieto meracie zariadenia vytvorené. Používajú sa v každodennom živote, verejných službách, priemyselných podnikoch. Ich modely sú navrhnuté pre rôzne prietoky, priemery potrubí.

Čo je to plynomer

Zariadenie na sledovanie spotreby modrého paliva sa nazýva plynomer. Je napojený na plynovod (potrubie) v dome alebo byte, ktorý zásobuje vonkajšiu časť miestnosti alebo vo vnútri. Použitím rôznych metód na určenie rýchlosti plynnej látky, ktorá prechádza touto látkou, sa určuje objem spotrebovaného plynu. Túto hodnotu, prepočítanú na kubické metre, vidíme na prístrojovej doske. V elektronických prietokomeroch sa používajú displeje s tekutými kryštálmi v mechanickej jednotke – mechanické počítadlo, ktoré má červené divízie ukazujúce zlomkové časti kubického metra.

Ako to funguje

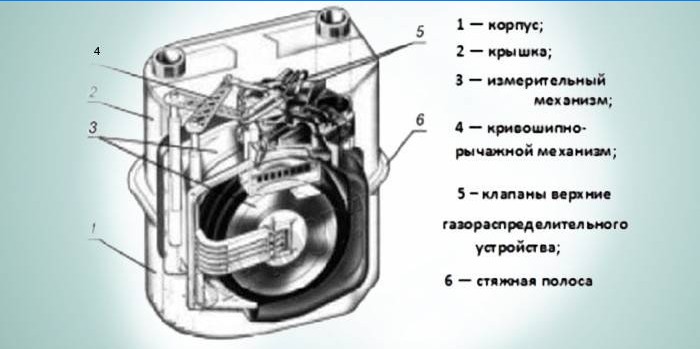

Merač prietoku plynu sa skladá z troch hlavných častí: zapečatené puzdro, merací prevodník a počítadlo. Merací mechanizmus je hlavným prvkom a princíp prevodu toku na mechanické alebo elektrické dopady na počítacie zariadenie určuje typ zariadenia. Mechanické prevodníky používajú rôzne vlastnosti plynov na pohyb páky pôsobiacej na merač. Elektronické senzory prevádzajú vlastnosti toku na elektrický impulz, ktorý zvyšuje hodnoty na displeji.

Princíp činnosti

Vysielač využíva fyzikálne vlastnosti plynného prúdu. Podľa princípu svojej práce sa rozlišuje niekoľko typov počítadiel:

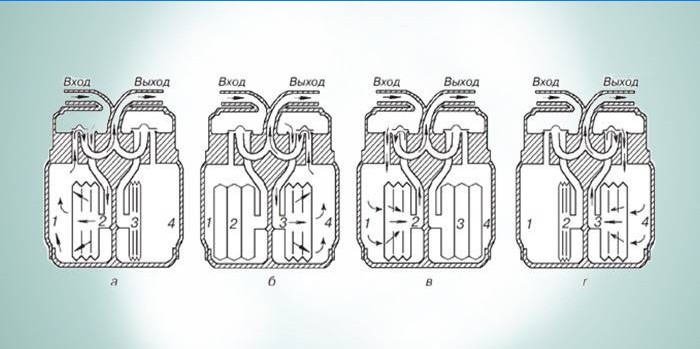

1. Membrána alebo membrána – striedavo vyplňuje dve meracie komory oddelené membránou. Každá kamera má pevnú hlasitosť. Vstupné a výstupné ventily sú asymetricky synchronizované a striedavo prepúšťajú a vypúšťajú plyn. Pohyby membrány sa prevádzajú pákou na otáčku pohonu počítacieho zariadenia, ktoré ukazuje množstvo paliva, ktoré prešlo zariadením.
2. Rotačný plynomer – využíva tlak plynu v špeciálnych nádržiach na pohon dvoch osemstenných hriadeľov (rotorov), z ktorých jeden je spojený s pohonom počítacieho mechanizmu. Počítadlo prevádza počet otáčok na objem paliva. Výhodou je nízkotlaková prevádzka.
3. Princíp turbíny je založený na zmeraní rýchlosti toku počítaním počtu otáčok turbín, ktoré rotujú pod tlakom prietoku. Takéto meracie zariadenia sa používajú iba v verejnoprospešných a priemyselných podnikoch, aby zodpovedali za veľké objemy..
4. Prietokový prietokomer používa závislosť frekvencie kolísania tlaku, ku ktorej dochádza po tom, ako má prúd plynnej látky tvar vírenia. Mechanizmus účtovania týchto fluktuácií je zložitý, vyžaduje použitie sofistikovanej mikroprocesorovej technológie, takže takéto zariadenia sú drahé a používajú sa iba vo veľkých distribučných podnikoch s plynom..

Druhy plynomerov

Hlavnou charakteristikou, ktorá rozdeľuje plynomery na dva typy, je ich priepustnosť alebo objem plynu, ktorý môže plynomerom prejsť za 1 hodinu. Podľa tohto ukazovateľa sa delia na:

1. Domácnosť – jedná sa o najbežnejší typ s priepustnosťou až 12 metrov kubických / h. Pre ne sa používajú princípy membrány, membrány a rotačného merania..
2. Priemyselné – všetky prietokomery s prietokom nad 12 metrov kubických za hodinu. Až do hodnoty 200 m3 / h sa používajú hlavne rotačné prevodníky, nad týmto ukazovateľom – turbína, vír.

Modely plynomerov

Pri nákupe plynomeru musíte jasne pochopiť, koľko budete spotrebovať – ​​od toho závisí druh zariadenia, ktoré potrebujete, a jeho cena. Spoločnosti na distribúciu plynu v rôznych mestách odporúčajú používať určité modely. Dôvodom je zavedené overovanie a oprava týchto zariadení v týchto podnikoch, dostupnosť náhradných dielov a kvalifikácia personálu. Preto stojí za to sa opýtať plynárenskej služby, kde kúpiť plynomer, prijateľné modely a značky plynových zariadení.

Plynomery pre domácnosť môžete kúpiť v železiarňach alebo stavebných supermarketoch v Moskve, Petrohrade a ďalších mestách Ruska. Pre aktívnych používateľov internetu môžete zistiť, koľko stojí plynomer v mnohých online obchodoch. Bez toho, aby ste opustili svoj domov, môžete ľahko vybrať model z fotografie a potom objednať. Pri zásobách, pri predaji so zľavami je nákup výhodnejší. Dodanie všetkého tovaru sa vykonáva kuriérskou službou alebo lacnejšie – poštou.

Elektronický plynomer

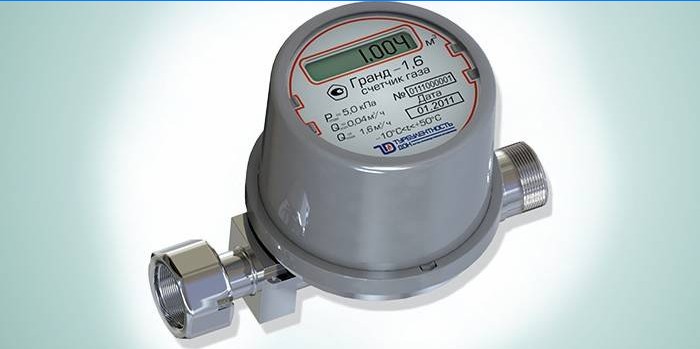

Na meranie spotreby plynu v bytoch s ústredným kúrením a dodávkou teplej vody je potrebný prietokomer navrhnutý pre jeho malý prietok. Predložená verzia takého zariadenia elektronického typu je navrhnutá na meranie prietoku do 1,6 m3 / h (plynový sporák):

• názov modelu: Grand 1.6;
• cena: 2 454 rubľov;
• vlastnosti: materiály – zliatina hliníka, plast, dĺžka – 145 mm, šírka – 86 mm, výška – 83 mm, hmotnosť – 0,7 kg, prevádzková teplota – od -10 ° C do + 50 ° C, maximálny prietok – 1, 6 m? / H, kalibračné obdobie je 12 rokov;
• Plusy: sú spojené v horizontálnej a vertikálnej polohe;
• nevýhody: nie sú označené.

Moderné meracie prístroje majú indikátor z tekutých kryštálov a vysokú presnosť merania. Prezentovaný prietokomer plynu má metódu nepriameho merania, pri ktorej prietok ovplyvňuje frekvenciu samov kmitov vytvorených prúdovým samoscilátorom:

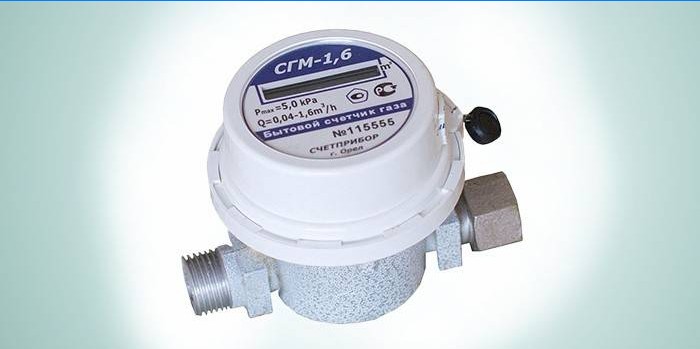

• názov modelu: SGM-1,6;
• cena: 2 500 r.;
• charakteristika: maximálna spotreba – 1,6 m? / h, maximálny tlak – 5 kPa, stredná teplota – od -10 ° C do + 50 ° C, napájacie napätie – 3,6 V, rozmery – dĺžka 110 mm, šírka 84 cm;
• Plusy: merací limit – 99999,999 metrov kubických;
• nevýhody: nie sú označené.

Mechanický

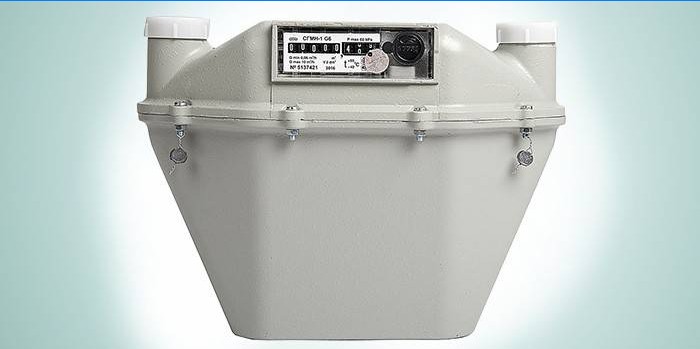

Mechanické prietokomery používajú rôzne systémy dávkovacích pohonov. Prezentovaná verzia OJSC „NZGA“ (Bielorusko) je určená na meranie prietoku v obytných budovách a inžinierskych sieťach:

• názov modelu: SGMN-1 G6;
• cena: 3 300 r.;
• charakteristika: maximálny prietok – 10 m? / h, teplota od -40 ° C do + 50 ° C, rozmery – 306x165x223 mm, kalibračné obdobie – 8 rokov, hmotnosť – 3,8 kg;
• klady: pri inštalácii nevyžaduje zváranie;
• nevýhody: veľké rozmery.

Výhodou mechanických meracích zariadení je jednoduchá konštrukcia, nevyžadujú ďalšie získavanie batérií. Navrhovaná verzia TM ELSTER Gazelektronika (Rusko) je určená na meranie prietoku propánu, butánu a skvapalneného plynu:

• názov modelu: BK-G4T;
• cena: 4 800 r .;
• charakteristika: maximálna spotreba – 6 m? / h, maximálny tlak – 50 kPa, teplota od -40 do + 50 ° C, rozmery – 334x215x323 mm, veľkosť závitu armatúry – G1, vzdialenosť stredu – 110 mm;
• klady: vysoká spoľahlivosť;
• nevýhody: drahé.

membrána

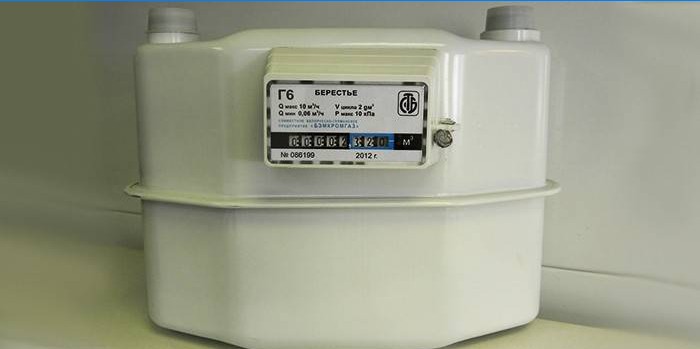

Najbežnejšie plynomery na použitie v domácnosti sú membránové prietokomery. Bieloruský výrobca spoločného podniku BEMKROMGAZ ponúka prietokomer s vysokou spoľahlivosťou a 2-ročnou zárukou:

• názov modelu: Berestye G6 (G6);
• cena: 4 500 r .;
• charakteristika: rozsah merania – od 0,06 do 10 m? / h, záručná doba – 2 roky od dátumu uvedenia do prevádzky, záujmové obdobie – 8 rokov;
• plusy: v pravom a ľavom prevedení sú zmeny;
• nevýhody: nie sú označené.

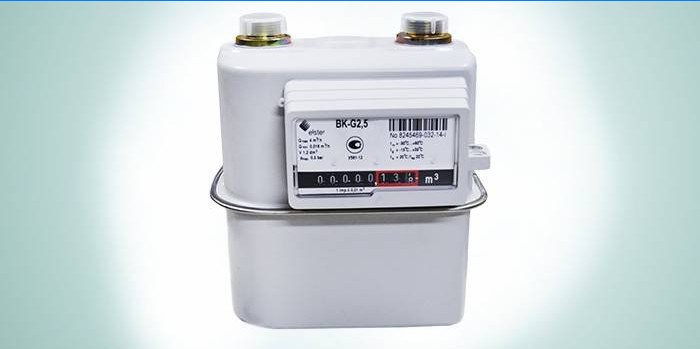

Membránový typ je najjednoduchší a najspoľahlivejší. Ruský výrobca LLC ELSTER Gazelektronika (Arzamas) ich vyrába na základe licencie od Krom Schrodera (Nemecko):

• názov modelu: VK-G 2,5 KromSchroder;
• cena: 980 r .;
• charakteristika: maximálny prietok – 2,5 m? / h, teplota od -40 do + 50 ° С, hmotnosť – 1,9 kg, kalibračné obdobie – 10 rokov, rozmery – 195x212x155 cm;
• plusy: existuje v pravom a ľavom prevedení;
• nevýhody: nie sú označené.

vír

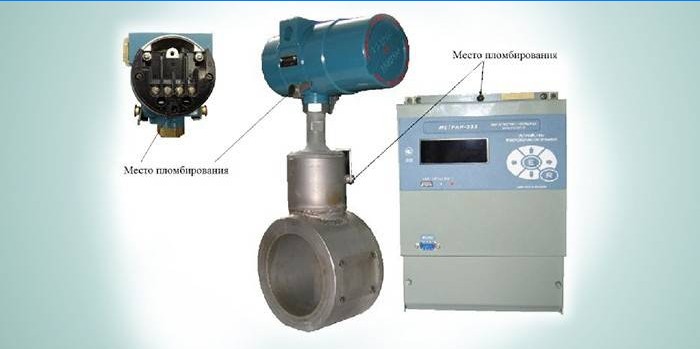

Pre priemyselné aplikácie v plynových kotolniach, technologických zariadeniach, peciach, hutníckych jednotkách sa používajú prietokomery na vírivom princípe merania. Spoločnosť METRAN (Rusko) ponúka širokú škálu prietokomerov tohto typu:

• názov modelu: Metran-331;
• cena: 30 000 r .;
• vlastnosti: hmotnosť – od 6 do 9,7 kg, kalibračné obdobie – 3 roky, merací rozsah – od 1 do 30 m? / h;
• plusy: možnosť zvoliť si kompletnú súpravu, ktorá vyhovuje vašim požiadavkám;
• nevýhody: drahé.

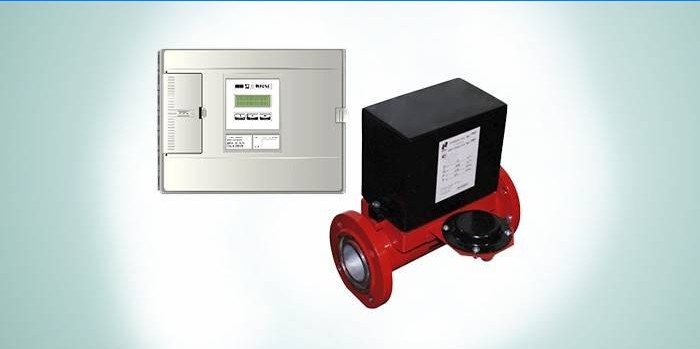

Ultrazvukový prietokomer meria rozdiel v čase jazdy ultrazvukových impulzov v smere toku a proti nemu. Ruská spoločnosť Irvis vyrába priemyselné meracie prístroje, ktorých výhodou je stabilita metrologických charakteristík, jednoduchá inštalácia:

• názov modelu: IRVIS-RS4;
• cena: 120 000 r .;
• charakteristika: rozsah – od 0,5 m / h do 230 m / h, tlak – od 0,05 do 1,6 MPa, teplota – od -40 do + 45 ° С, napájanie – 220 V, 50 Hz, ochrana proti výbuchu – 1ExibIICT4X, obdobie záujmu – 2 roky;
• klady: vysoká presnosť merania;
• nevýhody: drahé.

turbína

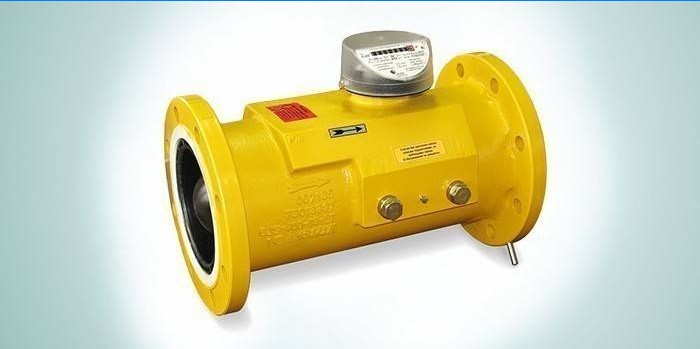

Merače turbín sú určené na meranie prietoku čistených neagresívnych plynov (prírodných, vzduchu, dusíka, argónu atď.) V priemyselných a komunálnych podnikoch. Spoločnosť Elster vyrába tieto modely prietokomerov pre komerčné účtovníctvo:

• názov modelu: TRZ;
• cena: 42 000 r .;
• vlastnosti: prvky – zapečatené puzdro, merací prevodník, kolesá turbíny, kalibračné obdobie – 10 rokov, rozsah od 13 m? / h do 25 000 m? / h;
• plusy: meracie prevodníkové spoločnosti ELSTER (Nemecko);
• nevýhody: vysoké náklady.

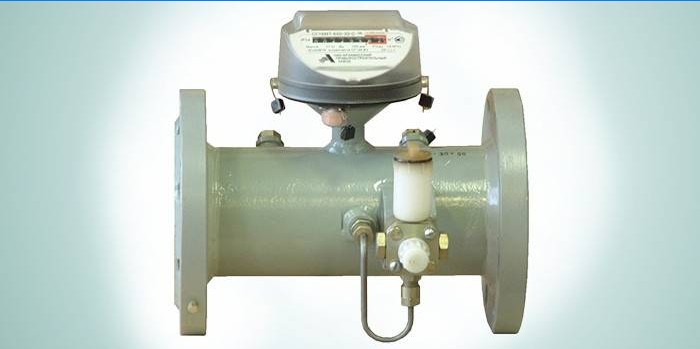

Na meranie objemu plynulo sa meniacich tokov a účtovania komerčných operácií v priemysle sa používajú prietokomery turbín. Spoločnosť ETALONPRIBOR vyrába zariadenia na tieto účely:

• názov modelu: SG-16MT-800-2 Du 150;
• cena: 87 750 r.;
• charakteristika: rozsah prevádzkových teplôt – od -30 do + 50 ° С, intertestingové obdobie – 5 rokov, maximálny prietok – 800 m? / h, maximálny tlak – 1,6 MPa, hmotnosť – 35 kg;
• plusy: možnosť objednať si veľkosť nástroja pre akýkoľvek priemer plynovodu;
• nevýhody: vysoká cena.

otáčavý

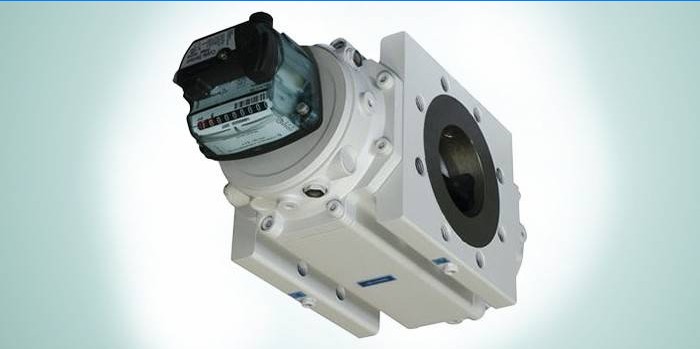

Na základe volumetrického princípu merania poskytuje rotačné počítadlo schopnosť regulovať akékoľvek plynné látky. Regulačné zariadenia Delta sú určené na komerčné meranie plynu s prietokom do 1000 m3 / h:

• názov modelu: DELTA CYBLE_SENSOR_ATEX V2;
• cena: 65 000 r .;
• charakteristika: rozsah – od 0,4 do 1 000 m / h v potrubiach s DN od 40 do 150 mm, príruby – ISO PN10-ISO PN110, ANSI125-ANSI600;
• Výhody: účtovanie spätného toku;
• nevýhody: drahé.

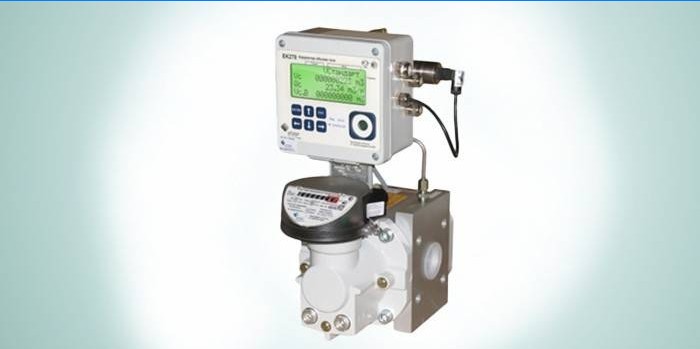

Princíp činnosti meracích systémov založených na rotačných snímačoch prietoku je založený na súčasnom meraní objemu, tlaku a teploty modrého paliva pri zohľadnení jeho stlačiteľnosti. Komplex SG-EC spoločnosti Saratov CISK sa používa na distribučných miestach plynu, rafinácii ropy, petrochemických zariadeniach:

• názov modelu: SG-EKVz-R;
• cena: 117 000 r .;
• charakteristika: rozsah – od 10 m / h do 25 000 m / h, teplotný rozsah od -20 do + 50 ° C, maximálny tlak – 1,6 MPa;
• Plusy: má konštrukciu odolnú proti výbuchu, označenie ochrany proti výbuchu – 1ExibIIBT;
• nevýhody: vysoké náklady.

Membránové plynomery

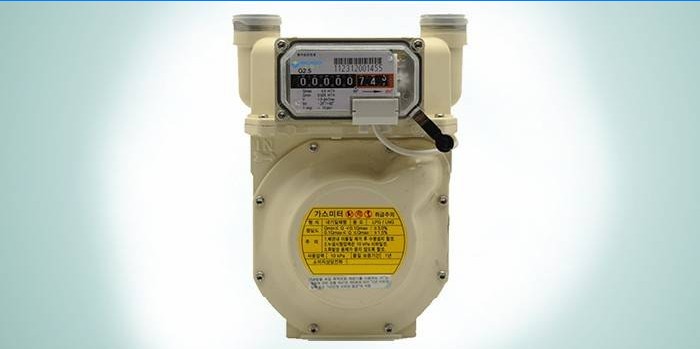

Membránové mechanické prietokomery sú inštalované v bytových domoch alebo bytoch na meranie plynu. Dlhá životnosť, vysoká citlivosť charakterizuje zariadenia BOGO (Južná Kórea):

• názov modelu: KG-6 (G4);
• cena: 3 500 p .;
• charakteristika: maximálny prietok – 6 m? / h, maximálny tlak – 10 kPa, maximálna indikácia – 99,999 m? / h, okolitá teplota – od -40 do + 60 ° C, veľkosť závitu armatúr – RT 3/4 „(20 mm) ), hmotnosť – 1,91 kg, vzdialenosť stredu – 130 mm, rozmery – 23,3 x 16,5 x 13,4 cm;
• Výhody: presné meranie aj malého objemu;
• nevýhody: nie sú označené.

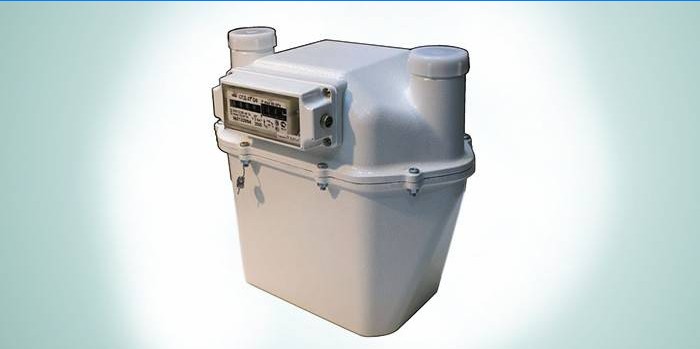

Objem plynu závisí od jeho teploty, preto sú merače clony vybavené snímačmi teploty, čo sa týka presnosti. Zariadenie vyrábané bieloruskými výrobcami je vybavené teplotným kompenzátorom:

• názov modelu: SGD-3T G6 bránica;
• cena: 44 500 r.;
• charakteristika: maximálny prietok – 10 m? / h, pracovný tlak max – 60 kPa, pracovná teplota od -40 ° C do + 50 ° C, životnosť 20 rokov, celkové rozmery – 310x185x245 mm, hmotnosť – 4,3 kg;
• Plusy: záujmové obdobie – 8 rokov;
• nevýhody: nie sú označené.

pouličné

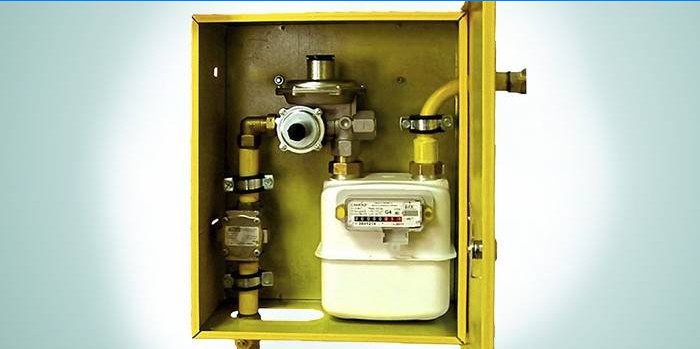

Pre vonkajšiu inštaláciu a prácu za rôznych poveternostných podmienok sú potrebné spoľahlivé meracie prístroje s ochranou uzlov pred účinkami zrážok. Membránový prietokomer Elster s mechanickým korektorom teploty sa používa v každodennom živote av podnikoch rôznych priemyselných odvetví:

• názov modelu: Elster VK-G4T (ulica) s filmom;
• cena: 11 000 r .;
• charakteristiky: menovitý prietok – 4 m? / h, maximálny prietok – 6 m? / h, kalibračné obdobie – 10 rokov;
• plusy: bimetalová kompenzácia teploty;
• nevýhody: drahé.

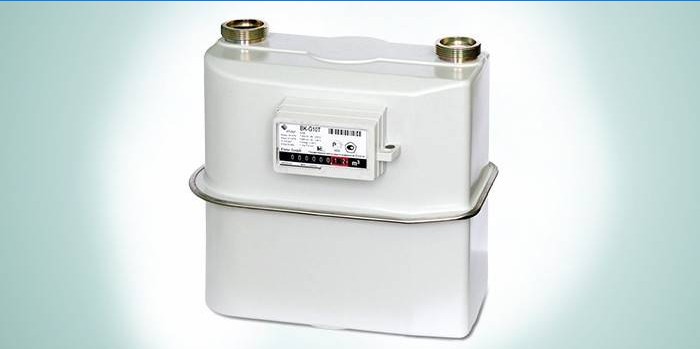

Utility a priemyselné podniky majú zvýšené požiadavky na presnosť účtovníctva. Prezentovaný prietokomer je schopný poskytnúť vysokú presnosť pri práci vo všetkých regiónoch krajiny:

• názov modelu: BK-G10 T (ulica);
• cena: 26 970 r .;
• charakteristika: maximálny prietok – 16 m? / h, tlak – do 50 kPa, vzdialenosť stredu – 250 mm, pracovná teplota – od – 30 do + 50 ° C, rozmery – 334x215x323 mm, hmotnosť – 5,7 kg;
• Plusy: životnosť 24 rokov;
• nevýhody: vysoké náklady.

Ako si vybrať plynomer

Hlavné zdroje údajov pri výbere plynomeru sú:

• Priepustnosť. Mala by byť vyššia ako spotreba plynu vo všetkých spotrebiteľských zariadeniach. Plynové ohrievače vody pre domácnosť, plynové ohrievače vody, nespotrebujú viac ako 2,5 kubických metrov / h, a preto je pre byt so sporákom a stĺpcom vhodný meter s priechodnosťou nad 5 metrov kubických. m / h.
• Smer toku v potrubí. Tento ukazovateľ by mal zodpovedať smeru toku merača. Je vhodné kúpiť prístroje s elektronickým korektorom – zariadenie, ktoré zohľadňuje teplotu a ďalšie atmosférické vplyvy na presnosť merania..
• Cena plynomeru, náklady na inštaláciu.
• Celková doba prevádzky. Dobré možnosti – na obdobie 15 – 20 rokov.
• Úrokové obdobie. Najlepšie vzorky domácich spotrebičov majú tento ukazovateľ najmenej 10 rokov.

Pre súkromný dom

Je obzvlášť potrebné starostlivo zvážiť nákup, výber plynomeru pre súkromný dom. Hlavnou jednotkou bude plynový kotol. Je potrebné vziať do úvahy jeho maximálnu spotrebu v najchladnejších obdobiach. K tejto hodnote je potrebné pripočítať spotrebu ohrievača vody, plynového sporáka. Nominálny ukazovateľ prietokomeru by mal byť vyšší ako súčet všetkých spotrebiteľov o 30 – 50%. Dôležitým bodom je miesto inštalácie prietokomeru. Ak je potrebné umiestniť ho na ulicu, sú potrebné modely ulíc s filtrom a korektorom teploty.

Do bytu

Pri výbere plynomeru pre byt určte maximálnu spotrebu plynu. Ak máte ústredné kúrenie, spotreba energie kotla bude menšia. Zariadenia, ktoré pracujú s hlukom, je lepšie vložiť do spíž, kompaktné elektronické prietokomery sú vhodné do kuchyne. Elektronický merač je presnejší, ale tiež drahší. Ak chcete ušetriť peniaze, vyberte mechanické prietokomery. Čím nižšie sú náklady na plynomer pre byt, tým väčšie umožňujú chybu merania, ktorá bude musieť byť preplatená.
