Ako nainštalovať a pripojiť elektrický sporák a rúru

Obsah článku

• Vložte varnú dosku do pracovnej dosky
• Nika: základné požiadavky
• Riešenie problému s ochranným uzemnením
• Vedenie napájacieho kábla
• Elektrické pripojenie
• Ochranné opatrenia

Pripojenie vysokovýkonných domácich spotrebiteľov sa uskutočňuje podľa pomerne prísnych noriem. Pri inštalácii elektrického sporáka je správne zapojenie kľúčom k úspechu. Povieme vám, ako správne a bez problémov nainštalovať a pripojiť elektrický sporák a rúru..

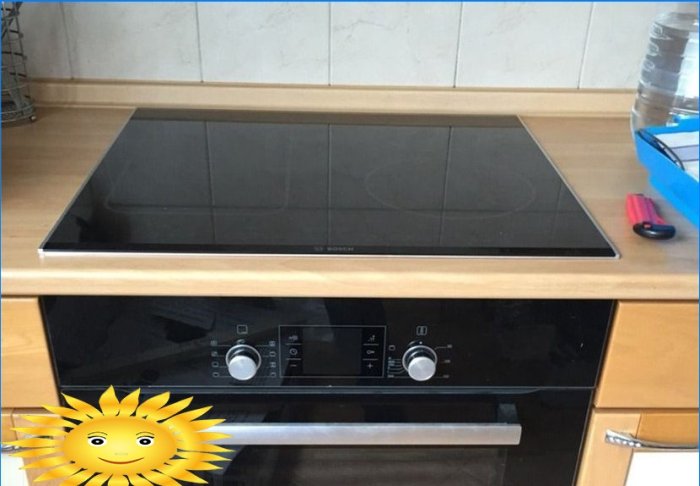

Vložte varnú dosku do pracovnej dosky

Líši sa stojan varnej dosky od ostatných častí kuchynskej sady? Áno, hlavným rozdielom je umiestnenie prúžku krytu nie na zadnú stenu, ale do stredu škatule. Navyše, umiestnenie pásu je horizontálne, nie vertikálne, odsadené od horného okraja o 10 mm. Rozmery sekcie sú celkom štandardné: 600×600, celková hĺbka. Napriek tomu by mal byť model špecifického panela známy už vo fáze návrhu náhlavnej súpravy: niektoré z nich majú veľmi neštandardné rozmery.

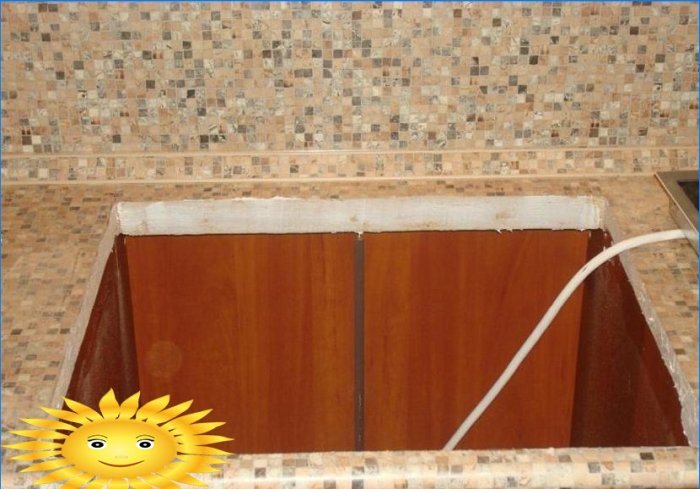

Budeme predpokladať, že stolová doska je už zarovnaná a zaistená a pod zásteru je prilepený podstavec. Prevažná väčšina zariadení sa dodáva so schémami označovania alebo so šablónou. Značky prenesieme na prednú časť stolovej dosky, skontrolujeme súlad veľkostí a zarážok a potom nakreslime rezné čiary s krížikom. Bude chybou mať na zadnej strane stola značky. – Pri rezaní v tejto polohe bude časť predného krytu vytiahnutá von..

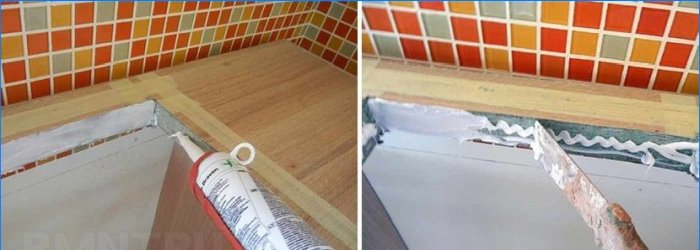

Vyskúšame na paneli v pripravenom výklenku. Nepodlieha svojej vlastnej váhe – nevynakladáme úsilie, ale pozeráme sa na to miesto, ktoré to neumožňuje, a vylepšujeme ho škrabancom. Panel by mal voľne vstupovať, je žiaduce, aby dokonca aj v pevne stlačenej polohe udržoval malý pohyb pre vyrovnanie. Orezaná hrana musí byť ošetrená stredným brúsnym papierom a silne potiahnutá silikónovým tmelom tak, aby drevotriesková doska neodsávala vlhkosť..

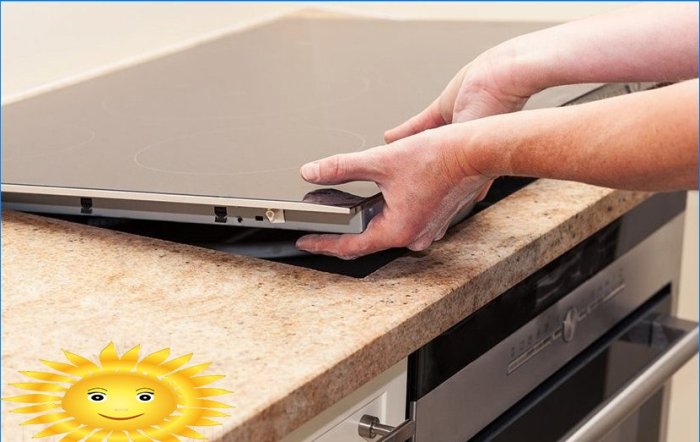

Po úplnom zaschnutí zalepíme tesniacu pásku zo súpravy po obvode. Ak nie, naneste tenkú priehľadnú silikónovú bičíkku 1–2 mm od okraja. Čakáme na to, aby zaschlo asi 10 minút a vložte panel, ktorý musí byť stlačený silou, aby sa silikón podľa potreby zdeformoval. Záležitosť je malá – na vyrovnanie varnej dosky vizuálne pozdĺž zástery, okraja a vzoru a potom ju z nesprávnej strany pripevnite pomocou pravidelných „labiek“..

Nika: základné požiadavky

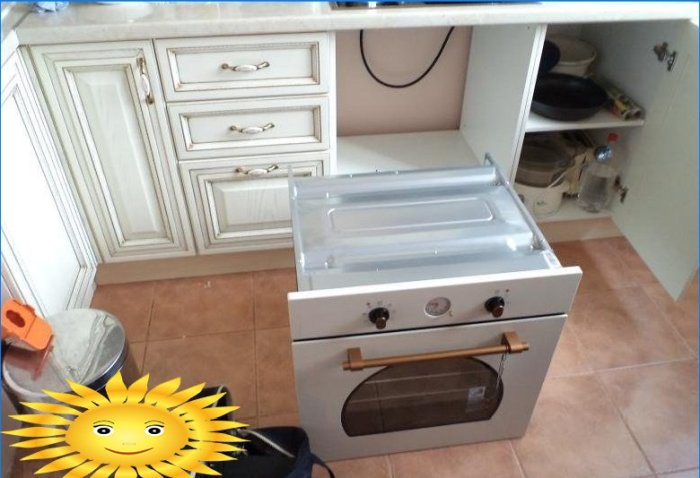

Elektrická rúra nevyžaduje takmer žiadnu inštaláciu ako takú, stačí ju vložiť do vopred pripravenej škatule. Ale tu je dôležité presné dodržiavanie rozmerov: predná časť kabinetu zohráva úlohu fasády, preto by mali byť medzery zo susedných frontov blízko nominálnej hodnoty. Šírka a výška skrinky (nie výklenok) sú určené rozmermi predného panela kabinetu: stačí k nim pridať 5 mm.

Vo väčšine prípadov, rovnako ako pri varnej doske, dostanete výkresy s odporúčanými rozmermi nábytku skrinky, ktoré už majú rezervu na vetracie medzery. Pokiaľ ide o zadnú stenu škatule – nemalo by byť hluché, vzdialenosť medzi telom rúry a kuchynskou stenou je najmenej 40 mm. Na stene by samozrejme nemali byť žiadne otvorené komunikácie..

Pece sú veľmi citlivé na skreslenie, preto sa horizontálna inštalácia modulu kontroluje s úrovňou bublín.

Riešenie problému s ochranným uzemnením

Všetky elektrické zariadenia s kovovým puzdrom a ovládacími prvkami musia byť pripojené pomocou trojvodičového obvodu. Prítomnosť ochranného vodiča v zásuvkách sa môže pochváliť iba novými budovami, vo väčšine bytov sa uzemnenie musí vykonať samostatne..

Je potrebné dotiahnuť tretí vodič z krytu príjazdovej cesty do bytu. Napriek tomu, že sú v sebe kombinované funkcie neutrálnych a ochranných vodičov, stále je potrebné samostatné jadro, aby sa zabránilo náhodnému opätovnému pripojeniu, napríklad pri výmene vstupného stroja..

Vedenie napájacieho kábla

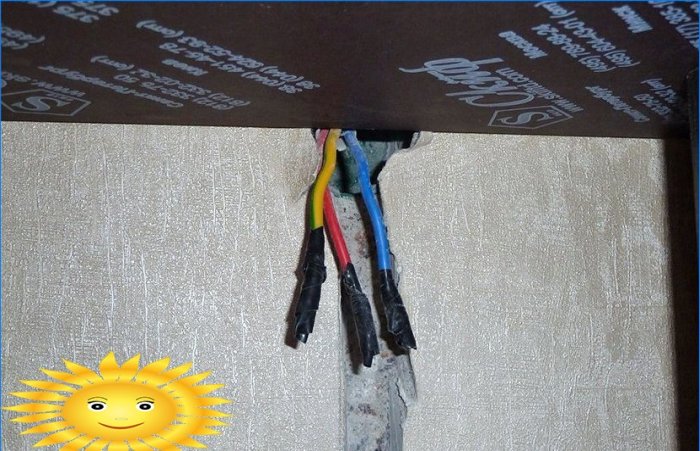

Varná doska aj rúra patria do kategórie domácich spotrebičov so zvýšeným výkonom. Na ich pripojenie sú potrebné samostatné vedenia, vyrobené pomocou kábla VVGng 3×2.5. Je výhodné, aby boli ukryté ešte pred inštaláciou zástery a inštaláciou kuchynskej jednotky. Zariadenia s výkonom nad 4 kW sa odporúča pripájať pomocou kábla s prierezom vodičov najmenej 4 mm.², prívodný kábel musí byť tiež vystužený.

Vedenia pre varnú dosku a elektrickú rúru sa spravidla vedú z hlavného rozvádzača, skupinové vedenia nie sú určené na takéto zaťaženie. Je rozumné spojiť tieto vedenia a ochranné zariadenia obchádzaním úvodného stroja.

Elektrické pripojenie

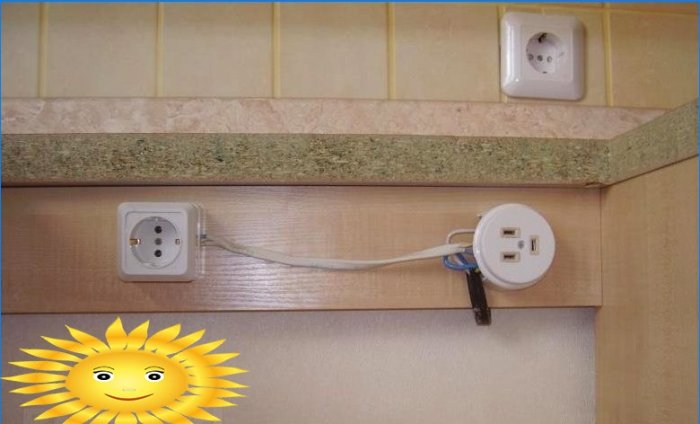

Prvá možnosť pripojenia zahŕňa inštaláciu zásuviek a použitie štandardných tvarovaných hmôt. Bohužiaľ, aj pri uvedenom hodnotení 16 A väčšina ventilov rýchlo zlyháva kvôli oslabeniu kontaktných čeľustí. Tento spôsob pripojenia je preto spojený so skutočnosťou, že výtok sa po niekoľkých rokoch prevádzky doslova roztaví..

Skutočne kvalitné zásuvky pre domácnosť pre prúdy 20 A a viac (prevádzkový prúd niektorých VP môže dosiahnuť 30 A) môže byť ťažké nájsť. V každom prípade môžete použiť páry priemyselného dizajnu, pretože väčšina výrobcov zariadení nemá záručné podmienky na vodič a zástrčku..

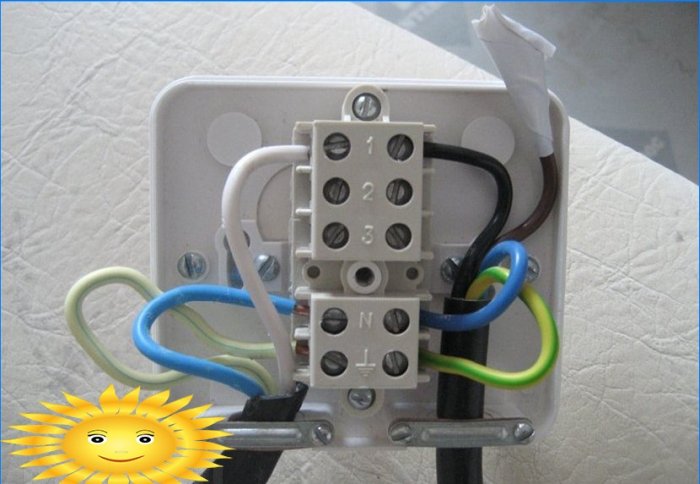

Ak úplne vyrežete zástrčku, môžete umiestniť kompaktnú prepojovaciu skrinku, kde kábel vychádza zo steny. V ňom je spojenie uskutočnené na svorkovnici skrutiek, ktorej kontakty sú oveľa odolnejšie ako väčšina zásuviek. Ak sú skrinka a panel namontované v tej istej kuchynskej sekcii, dostanete sa iba pomocou jednej škatule.

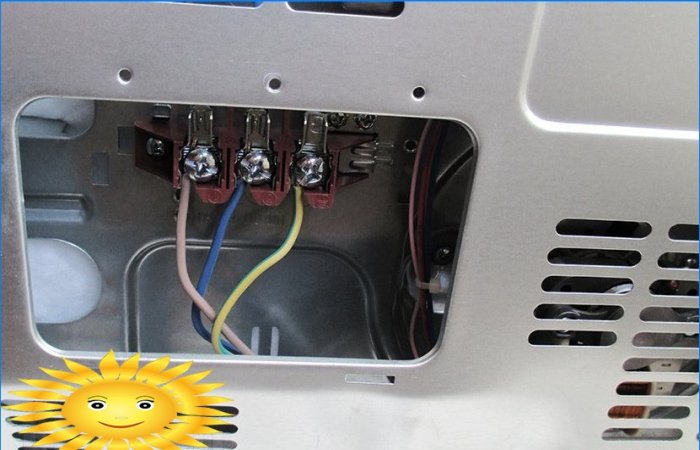

Prirodzene sa môžete vyhnúť káblovým pripojeniam a nechať dlhší koniec, ktorý sa dá zapojiť priamo do vstupných svoriek. Väčšina výrobcov poskytuje túto možnosť a neumiestňuje záručné plomby na kryt požadovaného priestoru..

Ochranné opatrenia

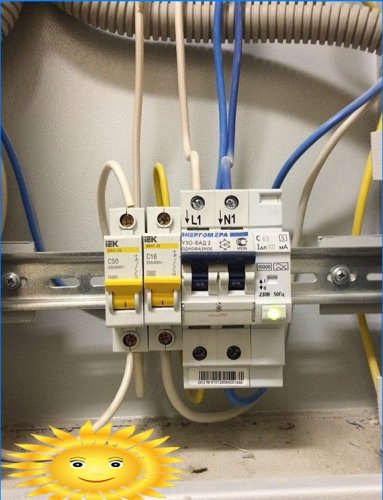

Spojenie potrubí, ktoré zásobujú varnú dosku a rúru, sa musí vykonať pomocou bezporuchovej inštalácie niekoľkých ochranných zariadení. Prúd 15–35 A pre domáce siete sa považuje za významný, preto je lepšie opustiť diferenciálne automatické stroje a zostaviť diagram na dvoch samostatných zariadeniach.

Prvým z nich je RCD, najlepšie v najvyššej možnej kvalite. Pretože na linke nie sú žiadni ďalší zákazníci, môžete si vybrať zariadenia z kategórie so zvýšenou citlivosťou – približne 10 mA. Prípustný prúd musí samozrejme zodpovedať zaťaženiu.

Pretože záťaž takéhoto zariadenia nemá reaktívnu zložku a pri zapnutí nie sú pozorované žiadne nábehové prúdy, stroje s charakteristikou odpojenia „A“ sú optimálne ako najcitlivejšie.

Niektoré príklady moderných technológií majú digitálne ovládacie prvky a palubnú dosku. Takéto zariadenia sú veľmi citlivé na prepätie napätia, preto musí byť zabezpečená primeraná ochrana (vo forme zariadení na prepäťovú ochranu)..
