Farebné značenie vodičov a káblov

Obsah článku

• Fázové značenie podľa GOST a DIN
• Neutrálne a ochranné vodiče
• Nízkoprúdové a signálne obvodové značenie
• Ak sú farby duplikované
• Iné metódy označovania

Na jednej strane sa môže zdať, že výber farby izolácie vodičov káblov a výrobkov z drôtov sa uskutočňuje na úrovni výrobcu, hoci to nie je zďaleka pravda. Dnes budeme úplne odhaľovať tému značenia žíl z hľadiska domácej a západnej normalizácie, ako aj z hľadiska praktického použitia..

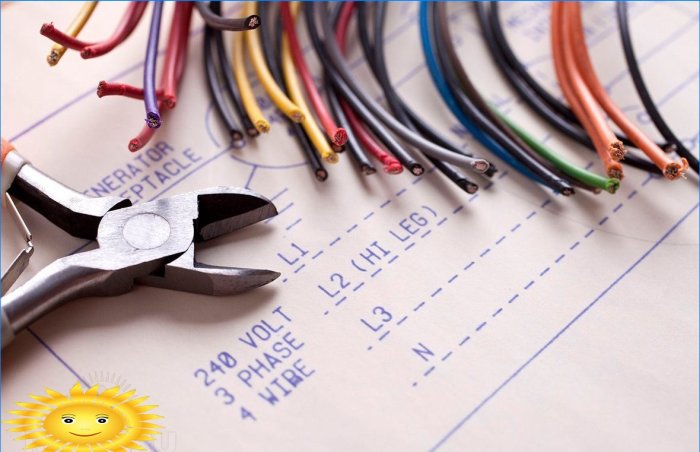

Fázové značenie podľa GOST a DIN

V priebehu desaťročí existencie trojfázových sietí striedavého prúdu sa používajú rôzne konvencie. Zmätok priraďovania vodičov môže ľahko viesť k chybe, ktorá je pre inštalatéra a majiteľa elektrickej inštalácie príliš nákladná. Preto vo vzťahu k elektrickým sieťam bola otázka normalizácie vždy mimoriadne naliehavá.

Začiatok v roku 2009 sa v systéme legendy začal prejavovať vážna nezrovnalosť. Stovky tisíc elektrických inštalácií a milióny kilometrov elektrického vedenia naďalej fungujú na území SNŠ, v ktorých sa používajú farebné označenia, ktoré boli prijaté dokonca počas existencie krajiny rád. Nová norma zaviedla nové priemyselné pravidlá, ktoré elektroinštalatérov zaväzujú k dodržiavaniu európskej normy označovania. Preto sa musí moderný elektrikár zoznámiť s niekoľkými systémami farebného označovania produktov káblov a drôtov naraz..

Farebné značenie drôtov v ZSSR

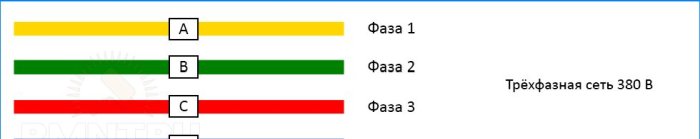

V dobre zavedenom systéme označovania sú fázové vodiče vodičov a prípojníc označené žltou, zelenou a červenou farbou. Je pozoruhodné, že farby zodpovedajú symbolom fáz A, B a C, a takéto označenie predtým zodpovedalo skutočnej sekvencii amplitúd striedavého napätia v čase. Inými slovami, každý kvalifikovaný elektrikár by mohol pri prvom pokuse pripojiť indukčný motor tak, aby sa otáčal správnym smerom..

Preferované značenie drôtov podľa GOST R 50462-2009

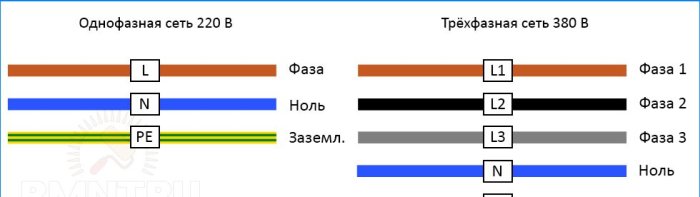

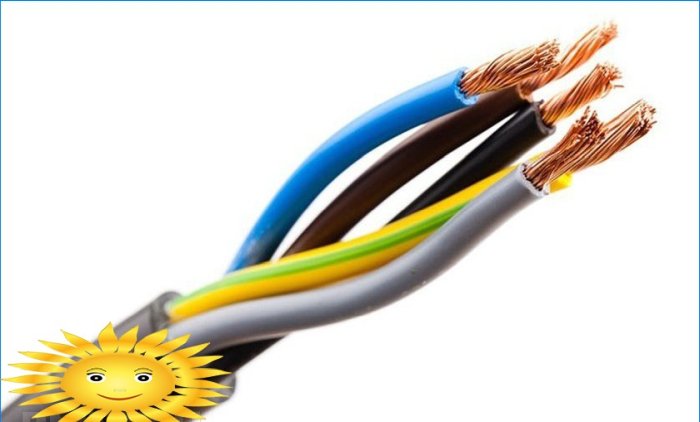

Štátna norma 50462, ktorá vstúpila do platnosti v roku 2009, upravuje označovanie vodičov v hnedej, čiernej a šedej farbe. V takom prípade je farebná zhoda s určením fáz L1, L2 a L3 iba podmienená: ani uvedený štandard, ani súčasné pravidlá PUE sa nezaväzujú dodržiavať aktuálnu fázovú postupnosť v symboloch..

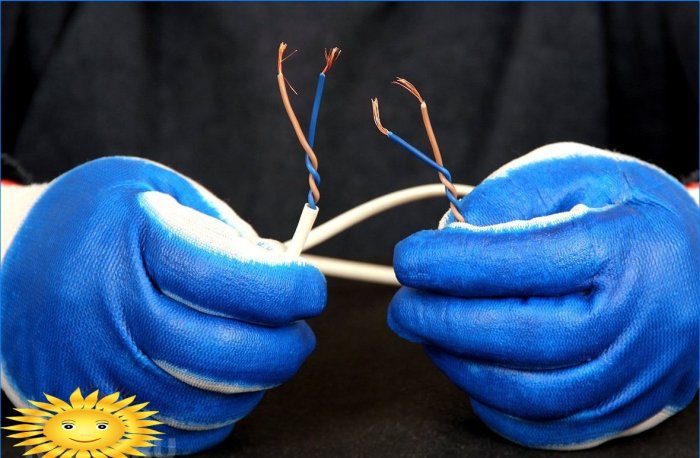

Pokiaľ ide o jednofázové siete, považuje sa za lepšie hnedé označenie fázového vodiča. Zároveň PUE uvádza, že farba fázového vodiča môže byť ľubovoľná, s výnimkou modrej a žlto-zelenej, takéto označenie sa používa na iné účely..

Neutrálne a ochranné vodiče

V sieťach striedavého prúdu môže neutrálny vodič vykonávať rôzne funkcie. V jednofázovom napájacom systéme vykonáva neutrálny vodič funkciu pripojenia k stredu na vytvorenie fázového napätia, v trojfázovej fáze sa používa na zabezpečenie symetrie záťaže. Najzriedkavejšie sú nulové vodiče, ktoré vykonávajú funkciu ekvipotenciálneho viazania, ktoré sa môže vyskytovať v napájacích obvodoch mostových žeriavov a elektrických zariadení hospodárskych zvierat..

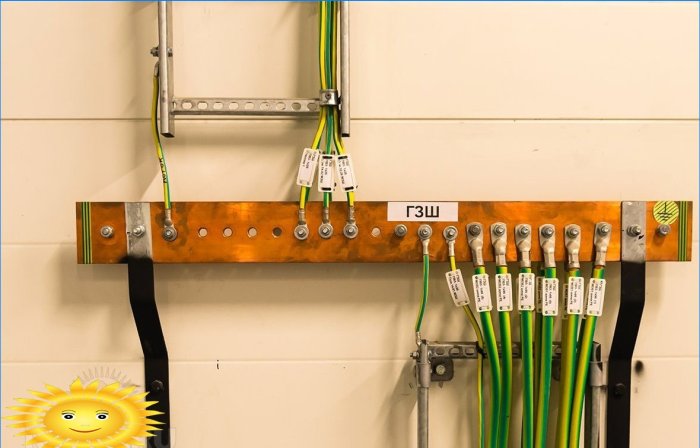

Neutrálny vodič by sa nemal zamieňať s ochranným vodičom uzemnenia nazývaným PE. Môže sa tiež kombinovať a dodatočne vykonávať funkciu ekvipotenciálneho viazania, neutrálneho vodiča, stredného bodu a najmä v zriedkavých sieťach – tiež fázového vodiča, ktorým preteká prevádzkový prúd. Táto sa nachádza v obytných budovách, kde sa používa trojfázová schéma napájania 127/220 s delta pripojením, takže jednotliví spotrebitelia 220 V sú zapojení podľa dvojfázovej schémy a sú napájaní sieťovým napätím..

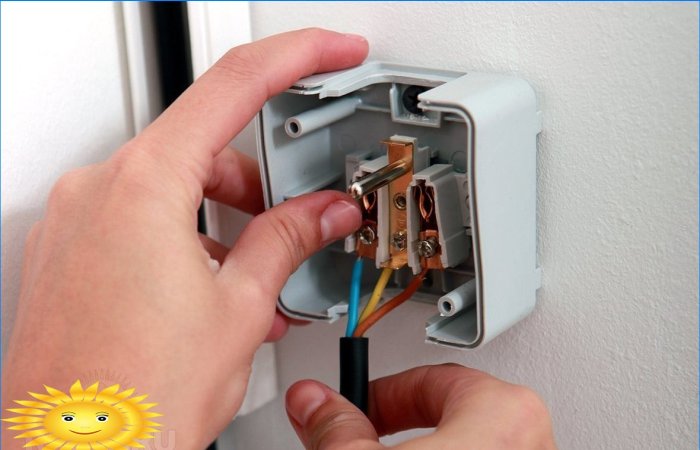

Ako vidíte, ochranné a neutrálne vodiče môžu mať inú schému pripojenia a vykonávať samostatné funkcie v každej časti siete. Ak farebné označenie fázových silových vodičov umožňuje určité slobody, potom s farbou neutrálnych (nulových) a ochranných uzemnených vodičov je všetko kategoricky prísne. Neutrál je označený výlučne modrou farbou, bez ohľadu na kombinované funkcie, ochranný vodič uzemnenia je žlto-zelený. V takom prípade, ak v schéme zapojenia ochranný vodič prúdi do nulového vodiča, označenie by sa malo zodpovedajúcim spôsobom zmeniť. Odporúča sa tiež označiť kombinovaný ochranný a neutrálny vodič (PEN) žlto-zelenou izoláciou a modrými značkami na koncoch vodičov..

Nízkoprúdové a signálne obvodové značenie

Na prvý pohľad sú farby vodičov v riadiacich a signalizačných obvodoch ľubovoľné. Ak sa však účel vodičov v trojfázovej napájacej sieti dá zistiť pomocou indikátora kontinuity alebo fázy, objaví sa v tomto „slabom prúde“ niekoľko problémov. Preto sú tu v tomto prípade oveľa dôležitejšie odporúčania týkajúce sa výberu označenia vodičov..

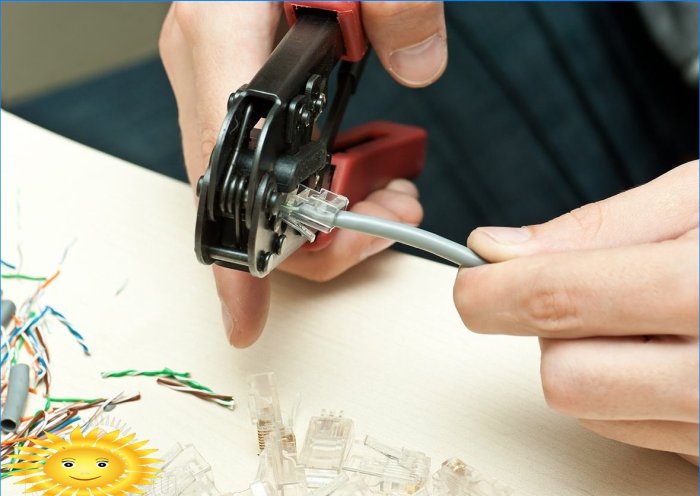

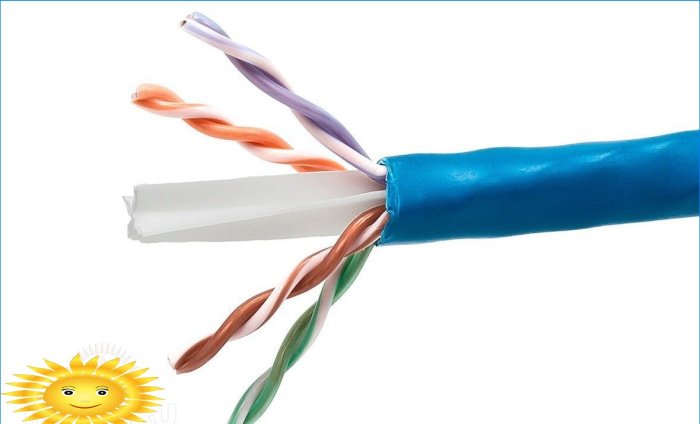

Signálne obvody sú zvyčajne smerované káblom nazývaným krútená dvojlinka. Táto definícia zahŕňa známe mnohé káble miestnych počítačových sietí, telefónne káble a káble priemyselných signalizačných systémov. Hlavný rozdiel spočíva v počte párov vodičov, ktoré môžu byť až sto, a priereze medených vodičov. Kábel sa nazýva skrútený pár, pretože všetky vodiče v spoločnom puzdre sú rozdelené do párov a skrútené dohromady. Zdá sa, že v tomto „metle“ nie je možné pochopiť účel každého dirigenta..

Všetko je však celkom jednoduché. Vodiče sú skutočne očíslované a sledujú sa v zreteľnej farebnej sekvencii. Ak je počet párov vyšší ako päť, rozdelia sa do skupín. V každej skupine je počet párov od prvej do piatej určený farbou plného farebného drôtu: modrá, oranžová, zelená, hnedá a šedá. Číslo skupiny sa určuje drôtom s dvojitou farbou, pričom ďalšia farba, ktorá nie je indikátorom čísla páru, označuje číslo skupiny: biela, červená, čierna, žltá, fialová pre skupiny 1 až 5. Ak je v kábli viac ako päť skupín párov, každá z týchto piatich skupín je zabalená farebnou páskou. Preto pre inštalatéra stačí, aby vodiče jednoducho zapojili do série s koncovým blokom alebo krížovým blokom od prvého páru prvej skupiny k piatemu páru poslednej skupiny..

Pri inštalácii riadiacich obvodov platí aj niekoľko pravidiel týkajúcich sa dobrých tvarov. Napríklad, ak je potrebné spojiť spoločný GND kontakt s výstražným zariadením, použijú sa na tento účel všetky zelené vodiče v kábli, to znamená každá tretia dvojica z piatich. Ak je potrebné dodávať napríklad kontaktom tlačidiel konštantné napätie, napája sa cez drôt s plnou farbou, zatiaľ čo zodpovedajúci signál „návratu“ nasleduje cez dvojfarebné jadro z toho istého páru..

Ak sú farby duplikované

Práca elektrikára podlieha požiadavkám GOST a PUE, zatiaľ čo výroba káblových výrobkov nie je štandardizovaná s ohľadom na farebné kódovanie. Napríklad na trh môže vstúpiť kábel zo zvyškov série na zákazku, napríklad s dvoma hnedými a dvoma modrými žilami. Čo robiť, ak je potrebné pomocou takéhoto kábla pripojiť systém trojfázového napájania?

V takýchto prípadoch sa môžete spoľahnúť na to, že všetky jadrá v spoločnom plášti nasledujú prísne paralelne. Stačí ustanoviť korešpondenciu najmenej jedného vodiča na obidvoch koncoch kábla, čo sa dá urobiť s kontinuitou proti zemi alebo s pólovým indikátorom. V tomto prípade, ak na výreze na jednej strane očíslujte zostávajúce jadrá L1, L2, L3 v smere hodinových ručičiek, potom na výreze na zadnej strane budú podmienečné značky umiestnené proti smeru hodinových ručičiek, tj zrkadlené.

Mimochodom, GOST umožňuje neprítomnosť farebného značenia pre tzv. Sústredné žily, to znamená, že sa nachádza v spoločnom obale okolo obvodu v jednej alebo viacerých radoch. V takýchto kábloch má najmenej jedno jadro v každej rade farbu alebo iné označenie, vzhľadom na to, korešpondencia všetkých ostatných jadier je stanovená ako je opísané vyššie. Príkladom toho je samonosný izolovaný drôt bez farby, v ktorom jedna zo žíl má po celej svojej dĺžke vyvýšený pás. Toto jadro sa považuje za neutrálny vodič, ostatné sa používajú ako lineárne vodiče. Vezmite prosím na vedomie, že pri tomto spôsobe zisťovania zhody žíl je nevyhnutné nechať na svojich koncoch stopy rôznych farieb, napríklad zo segmentov teplom zmrštiteľnej trubice..

Iné metódy označovania

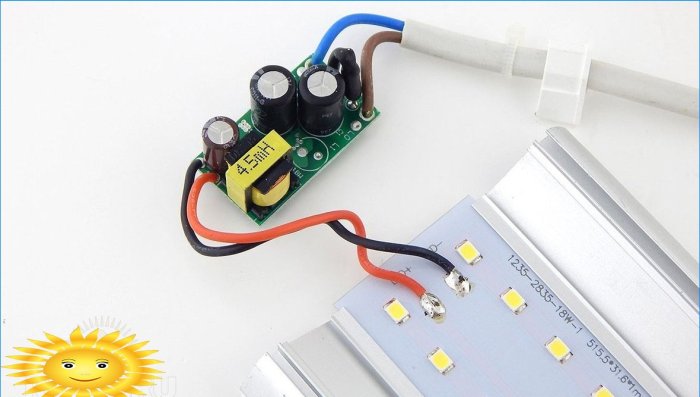

Celá škála elektrických inštalácií sa, samozrejme, neobmedzuje iba na siete striedavého prúdu. Podľa súčasného štandardu majú kladné a záporné vodiče v jednosmerných obvodoch, označené v diagrame L + a L-, izoláciu hnedú a sivú. Predtým bolo zvyčajné označiť pozitívny vodič červeným vodičom, zatiaľ čo negatívny vodič mohol mať akékoľvek označenie, hoci jeho izolácia bola spravidla čierna. Stredný vodič je označený modrou farbou podľa platných predpisov, ako aj vodiče uzemneného pólu..

Niekedy môžete zistiť, že všetky jadrá v kábli majú rovnakú farbu. Ak sa však pozriete bližšie, ukáže sa, že na izolácii je pečiatka vo forme jedného alebo viacerých prúžkov alebo písmen a číslic. U niektorých dovážaných káblov sa jadrá líšia tvarom, môžu sa na jednej alebo viacerých stranách vyrovnať..
