V prvej časti sme sa zamerali na to, ako chrániť dom pred úderom blesku pomocou blesku, ale ochranné opatrenia sa na to neobmedzujú. V tomto článku vám povieme, čo nás ešte ohrozuje a ako sa máme chrániť pred týmito hrozbami..
Ako už bolo povedané na začiatku, organizácia vonkajšej ochrany nestačí. Odstraňujeme iba riziko priameho úderu blesku do domu a iných predmetov umiestnených na osobnom pozemku. Búrky môžu, bohužiaľ, ovplyvniť objekty, ktoré môžu byť mimo lokality. Výsledok takého dopadu však predstavuje vážne nebezpečenstvo pre domácnosť. V skutočných podmienkach je taký vplyv bežnejší ako úder blesku priamo do domu..
Vnútorná ochrana proti prepätiu
Kanál, prostredníctvom ktorého je možné uplatniť nebezpečný účinok, sú vonkajšie elektrické a komunikačné siete. Ak napríklad blesk zasiahne napríklad elektrické siete aj pár kilometrov od vidieckeho domu, môže dôjsť k značnému poškodeniu. Od zlyhania elektronických zariadení a elektrických zariadení po skutočný požiar. Tento efekt sa zvyčajne nazýva impulzné prepätie. Je potrebné poznamenať, že okrem búrky môže byť toto prepätie spôsobené aj inými dôvodmi, napríklad nehodou na rozvodni..
Zvyčajne existujú dva dôvody pre prepätie spôsobené búrkou. Prvým je priamy úder blesku do siete, najčastejšie elektrický. Druhým je úder blesku v blízkosti siete. Faktom je, že pri takomto šoku vzniká elektrické pole a my dostaneme indukovaný elektrický prúd, ktorý spôsobuje prepätie. Blesky môžu zasiahnuť blízko domu alebo mimo infield. Záver, že môže byť nemožné chrániť vonkajšie siete pred takýmto vplyvom, je preto potrebné chrániť siete priamo v dome..
Je potrebné poznamenať dva dôležité body. Po prvé, na to, aby taký ochranný systém fungoval, je predovšetkým potrebné, aby samotné elektrické siete boli vykonávané na správnej úrovni, najmä musí byť zavedený plnohodnotný systém vyrovnávania potenciálu. Druhým dôležitým bodom je, že neexistuje žiadny univerzálny prepäťový chránič. Preto sa uplatňuje princíp zóny a všetky ochranné zariadenia sú rozdelené do tried a kategórií. Trieda „A“ nie je pre bežných používateľov zaujímavá, takéto zariadenie je určené na inštaláciu v rozvodniach. Na ochranu vidieckeho domu sa používa zariadenie triedy „B“ až „D“.
Ochrana domu
Pri vchode do budovy sa zvyčajne organizuje prvá úroveň ochrany. Na tieto účely sa používa zariadenie triedy „B“, ktorého úlohou je obmedziť prepätie na 2,5 kV. Typicky sa na tieto účely používajú zvodiče rôznych typov. Sú usporiadané jednoducho, schematicky, sú to dva kontakty, medzi ktorými je vytvorená požadovaná medzera. Za normálnych podmienok funguje táto medzera ako dielektrikum. Keď sa dosiahne kritická hodnota, dôjde k poruche, medzi kontaktmi sa vytvorí oblúkový výboj a prepätie zhasne na zem..

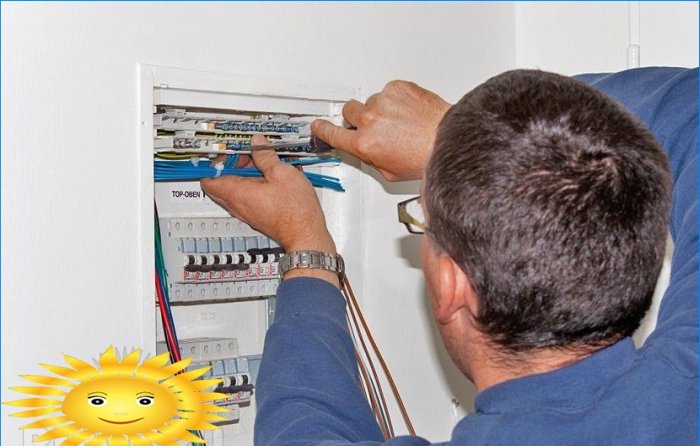

Zvodič na inštaláciu na vstupe
Takéto zvodiče sa inštalujú hneď pri vchode do domu. Deje sa tak, aby sa zabránilo ovplyvneniu ochranného vodiča a potenciálnej vyrovnávacej križovatky. Vypúšťače sú otvorené a plnené plynom. Parametre otvorených zvodičov závisia od vonkajších vplyvov, ako je vlhkosť vzduchu. V zime je vlhkosť nižšia, ale v zime sú búrky veľmi zriedkavé. Preto musí taký zvodič chrániť pred nehodami na transformátorovej stanici. V tomto prípade sú známe parametre prepätia, čo umožňuje výber požadovaného zariadenia. V lete, keď sa dá očakávať búrka, vlhkosť vzduchu stúpa, čo znamená, že úroveň spúšťača zastavenia klesá. Súčasne bude zvodič vybraný na základe zimných podmienok poskytovať spoľahlivú ochranu v lete.

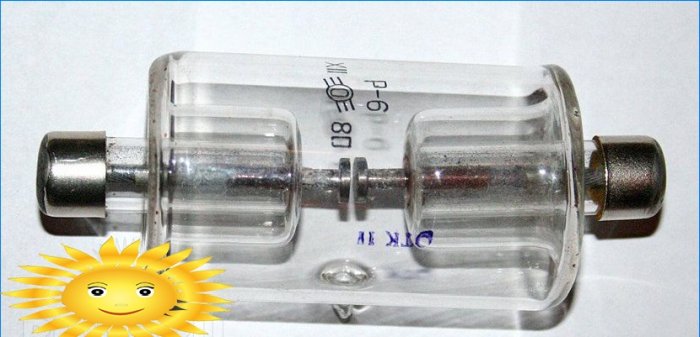

Plynový zvodič
V lapači naplnenom plynom sú kontakty izolované od vonkajšieho prostredia a nádoba je naplnená inertným plynom pri nízkom tlaku. Takéto zariadenia majú stabilné parametre, aj keď sú drahšie..
Ochrana vedenia
Ak môže byť pre celý dom odôvodnené obmedzenie napätia 2,5 kV, potom je pre jednotlivé domové vedenia nadmerné. Preto je potrebný ďalší riadok na ochranu jednotlivých riadkov. Bohužiaľ, existuje názor, že jednoduché stroje sú dosť na ochranu. Toto je nebezpečný klam. Ide o to, že stroje majú trochu iný účel – chránia pred abnormálnymi situáciami na linke, napríklad pred skratom. Nemôžu však chrániť pred vonkajšími vplyvmi.

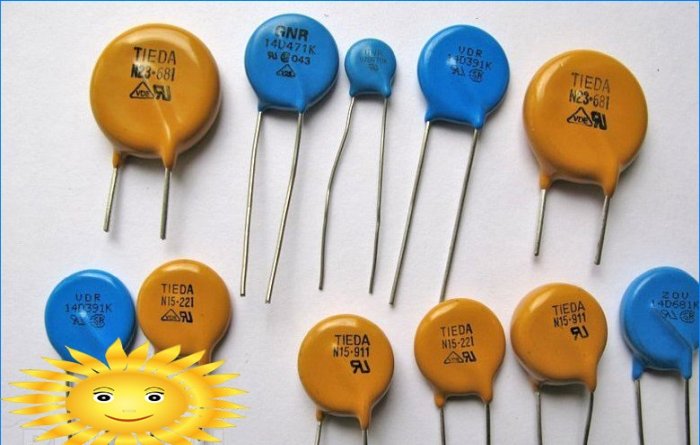

varistory
Varistory sa používajú na ochranu vedení, jedná sa o zariadenia triedy „C“, ktoré chránia proti prepätiu do 1,5 kV. Varistor alebo polovodičový odpor sa najčastejšie vyrába v keramickom prevedení. V normálnom režime majú odpor niekoľko GΩ, to znamená, že nimi prakticky neprúdi žiadny prúd. Keď sa dosiahne kritická hodnota napätia, odpor prudko klesne na desiatky ohmov, pri ďalšom náraste napätia odpor klesá, takže vybíjanie zhasne. Pre domáce siete (napätie 220/380 V 50 Hz) je kritická hodnota napätia 470 – 560 V. V rozvádzačoch sú nainštalované varistory pre každé vedenie, ktoré je potrebné chrániť..
Ochrana konkrétneho zariadenia
Poslednou obrannou líniou je ochrana konkrétneho domáceho spotrebiča. Na tieto účely sa používajú zariadenia triedy „D“. Platí to najmä pre elektronické zariadenia citlivé na prepätie. Nepretržité napájacie zariadenia pre počítače, ktoré sú nám dobre známe, a dokonca aj prepäťové ochrany môžu mať zabudovanú ochranu požadovanej úrovne..

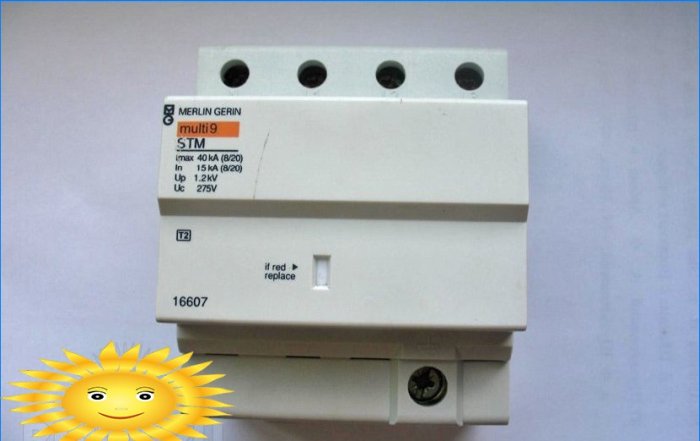

Prepäťová ochrana
Zvyčajne nie je každé zariadenie chránené pred takýmito prepätiami – pri niektorých domácich spotrebičoch takéto prepätia nepoškodzujú, náklady ostatných sú jednoducho oveľa nižšie ako organizácia takejto ochrany. Napríklad je ľahšie vymeniť žiarovku, ako ju chrániť pred občasným prepätím. V rovnakom prípade, keď sa vyžaduje ochrana, existujú zariadenia, ktoré vám umožňujú chrániť aj jednu zásuvku. Najčastejšie sa jedná o zvodič, ktorý je nám už známy, určený pre nižšiu kritickú úroveň impulzného prepätia. Môžu byť tiež použité varistory, tiež špecializované.
Je dôležité si uvedomiť, že bez organizácie ochrany horných úrovní, a to je ochrana domu a vedení, stále nestojí za nádej na spoľahlivú ochranu konkrétneho zariadenia..
Pouličné elektrické siete
Prakticky sme prišli na elektrické siete. Zostane iba posledný prípad. Vyššie opísané metódy sú navrhnuté tak, aby chránili vnútorné siete pred prepätím generovaným v externej sieti. Prepätie sa však môže vyskytnúť aj v samotnej vnútornej sieti. Stáva sa to napríklad vtedy, keď je potrebné k elektrickej sieti pripojiť zariadenia umiestnené na ulici. Môže to byť napríklad pouličné osvetlenie alebo systém ochrany proti námraze..
V takýchto prípadoch musí byť výstup elektrických sietí mimo domu usporiadaný ako samostatná linka. A ako prídavné ochranné zariadenie je nainštalovaný zvodič podobný zariadeniu, ktoré je nainštalované pri vchode do domu.
Ochrana slaboprúdových sietí
V modernom dome okrem elektrickej energie existujú aj slaboprúdové siete. Nevyžadujú ochranu pred búrkami vo vnútri domu. Ale v prípade, že takéto siete budú vyvedené z domu, potom je potrebná ochrana. Jasným príkladom je televízna anténa. Je pravdepodobný priamy úder blesku. Iné nízkonapäťové siete sa môžu preniesť aj mimo domu. Napríklad na pripojenie k domácej počítačovej sieti existujú dve samostatné budovy. Je možné, že takáto sieť bude umiestnená na kontrolu automatického zavlažovania alebo na organizovanie video sledovania. Ak je kábel položený pod zemou, nedôjde k priamemu úderu blesku. Ak si však pripomeneme indukčný šok, je zrejmé, že to nebude chrániť pred prepätím impulzmi..

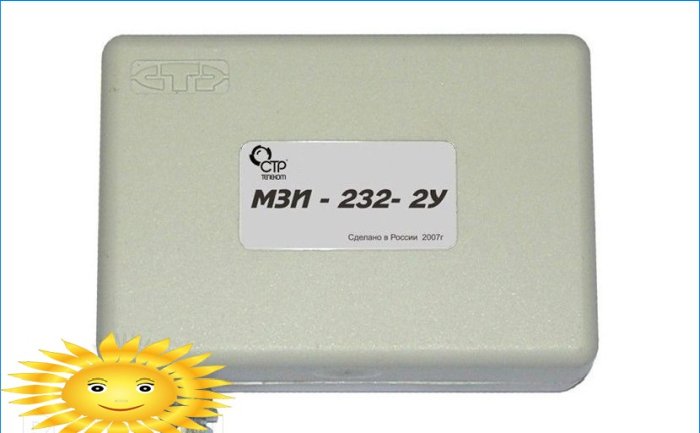

Zariadenie na ochranu slaboprúdových sietí na železničnej trati
Zvodiče aj varistory sa môžu samozrejme použiť na ochranu slaboprúdových sietí s primeranými parametrami. Zariadenia využívajúce takéto siete sú však veľmi citlivé na prepätie, preto sa používajú častejšie kombinované zariadenia, ktoré obsahujú prepäťovú ochranu aj varistor..

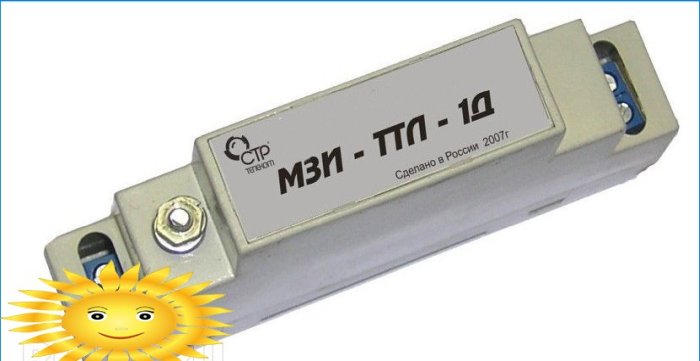

Ochranné zariadenie pre slaboprúdové siete s bezplatnou inštaláciou
Ochranné zariadenia sú umiestnené v nízkoprúdových štítoch, na koľajničkách. Ak je samozrejme v dome organizovaný SCS (štruktúrovaný kabelážny systém). Ak nie, potom používajú voľne stojace zariadenia, také malé skrinky, ktoré sú určené na pripevnenie na stenu. Je vhodné, aby zariadenia boli navrhnuté pre niekoľko kanálov naraz, zvyčajne nie viac ako štyri.
Teraz čitateľ vie všetko o ochrane svojho vidieckeho domu pred búrkami. Zostáva len uvedomiť si tieto vedomosti v živote.
Ako sa môžeme účinne chrániť pred búrkou a prepätím? Aké opatrenia by sme mali prijať, aby sme minimalizovali riziká spojené s týmito poveternostnými javmi?
