Čo potrebujete vedieť o čerpadlách pre uzavreté vykurovacie a inštalačné systémy? Ako funguje obehové čerpadlo pre mokrý rotor v domácnosti? V tomto prehľade budeme brať do úvahy technické vlastnosti a vlastnosti zariadenia populárnych modelov obehových čerpadiel..
Obehové čerpadlo je zariadenie, ktoré poskytuje prietok vody pri danom tlaku v kruhových alebo uzavretých systémoch. Umožňuje vám udržiavať cirkuláciu a tým aj prenos tepla v systéme..

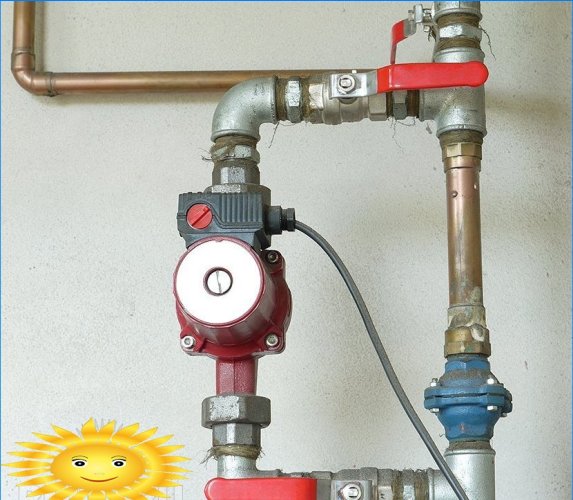

Obehové čerpadlo
Zariadenie je navrhnuté pre čistú vodu (prostriedok) a spravidla má vírivé koleso. Obelové čerpadlá sa podľa svojej štruktúry delia na zariadenia s „mokrým“ a „suchým“ rotorom.

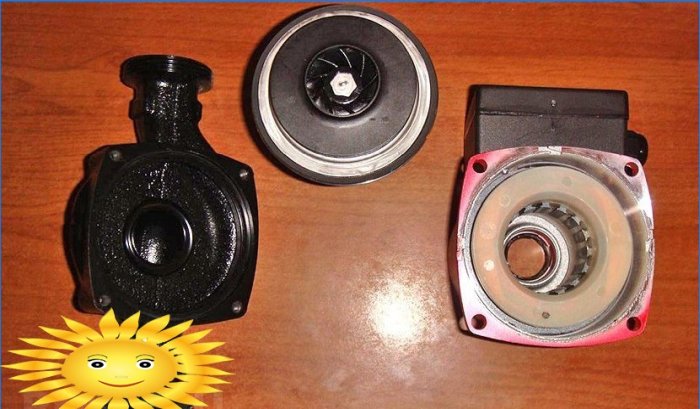

„Vlhký rotor“ je uložený v prostredí agenta v uzavretej komore z nehrdzavejúcej ocele, ktorá ho oddeľuje od suchého statora. Takéto originálne riešenie robí jeho prevádzku nehlučnou a prirodzené chladenie (prostriedok odstraňuje teplotu). Ďalej je vyriešený problém mazania ložísk v dôsledku čerpaného média..
Čerpadlá tejto konštrukcie sú veľmi kompaktné, ergonomické a navrhnuté pre domáce systémy. Komora je obvykle vyrobená z nehrdzavejúcej ocele, bronzu, hliníka (pre chladné prostredie) alebo liatiny (pre vykurovanie). Obežné koleso – vyrobené z technického polyméru alebo nehrdzavejúcej ocele.
Takéto konštrukčné výhody vyústili do relatívne nízkej účinnosti, ktorá však na použitie čerpadla v domácich systémoch postačuje..
Oblasť použitia:
- Domáce kúrenie a inštalatérstvo.
- Zvyšovanie tlaku vo vodovodnom systéme.
- Podlahové vykurovacie zariadenie z vykurovacích potrubí.
- Čerpanie kvapalín.
Obehové čerpadlá pre domácnosť s „mokrým rotorom“ majú tieto obmedzenia výkonu:
- Tlak v systéme – do 10 bar.
- Stredná (agent) teplota – do 110 ° С.
- Hlava – do 10 metrov *.
- Produktivita – do 10 metrov kubických. m / hod.
* – v prípade takýchto čerpadiel nie je výška hlavy výškou vodného stĺpca, ale ukazovateľom prekonania hydraulického odporu celého systému..
Parametre obehových čerpadiel s „mokrým rotorom“:
parameter jednotka Elsotherm ELS 25/8, Čína „Craton CWP-01“, Rusko VORTEX HZ 401-DN 25, Česká republika Wilo Star-RS 25/4, Nemecko Grundfos UPS 32-40, Nemecko výkon l / hod 2400 3000 3500 2500 10000 Hlava * m 8 4 desať 4 4 Moc W sto 72 56 48 45 Cena (približná) trieť. 1800 2500 3600 4000 4700

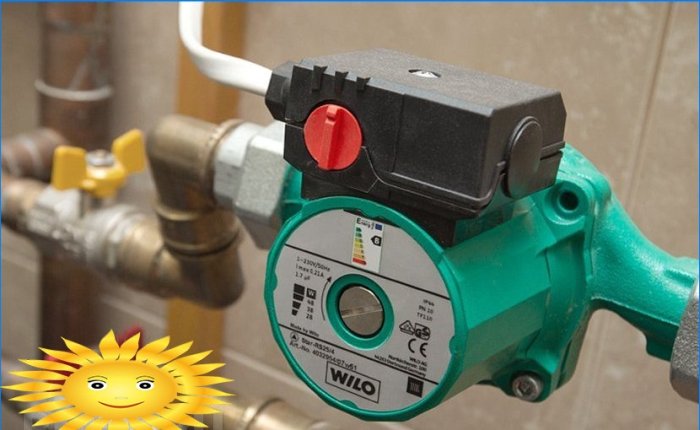

Wilo Star-RS 25/4

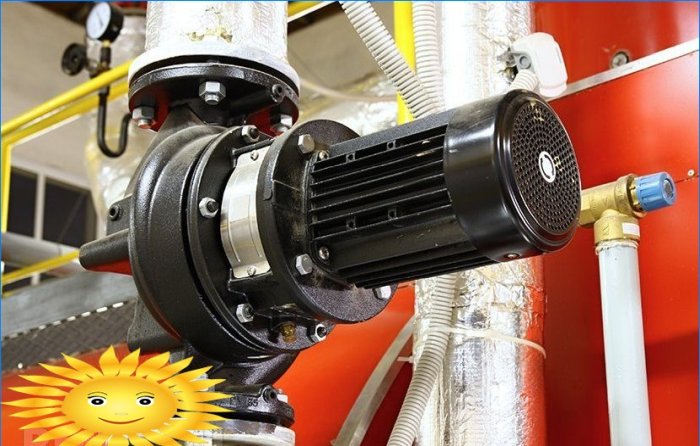

„Suchý rotor“ má tradičnú konštrukciu elektrického motora, ktorý je spojený prostredníctvom hriadeľa s volutou (komora čerpadla). Tesnenie zabezpečuje tesnosť. V tomto prípade rotor a stator motora interagujú s maximálnou účinnosťou, čo ovplyvňuje zvýšenie účinnosti. Zároveň však otvorená konštrukcia robí motor hlučným.
Čerpadlá tohto dizajnu maximalizujú výkon motora, a preto je ich výkon oveľa vyšší ako u tichých domácich modelov. Princíp suchého rotora sa používa v záhradných odstredivých a vírivých čerpadlách.
Prehľad obehových čerpadiel
Obehové čerpadlá sú dôležitou súčasťou systémov vedenia vody a pozostávajú z moderných technológií a navrhnutých pre špičkovú účinnosť. Majú vynikajúci tlak, dlhú životnosť, úspornosť, spoľahlivosť a širokú škálu nastavení pre vlastné potreby. Sú ideálne pre rôzne aplikácie, vrátane vykurovania, chladírenia, domácej spotreby vody, atď., a poskytujú užívateľom úžitky, ako sú spoľahlivé prevádzkovanie, nízke náklady na údržbu a dlhá životnosť.
