Kachle pre ruské kúpele

Samostatná sauna bez dobrého kúrenia stráca svoj priamy funkčný účel a jej parná miestnosť sa stáva bežnou prácou a sprchou. Kachle, ktoré ohrievajú vzduch v parnej miestnosti na 60-80 ° C, akumulujú samy osebe a kamene veľké množstvo tepelnej energie, premieňajúc vodu na oparenú paru – to je základ, srdce skutočného ruského kúpeľa. Preto sú na kachle stanovené rôzne požiadavky, ktoré musí čo najviac spĺňať: – zaberajú málo miesta; – majú dostatočne veľkú vykurovaciu kapacitu; – rýchlo zohrejte parnú miestnosť; – ohriať dostatočné množstvo vody pre celú rodinu (10 – 15 litrov na osobu); – akumulované teplo udržujte po dlhú dobu.

Tieto protichodné požiadavky ukazujú, že výber kachlí pre kúpeľ musí byť braný veľmi zodpovedne. Jeho konštrukcia, prevádzkové parametre sa musia najprv zvoliť s prihliadnutím na veľkosť parnej komory. V malom rodinnom dome s rozmermi 2×2 až 3×3 m sa zvyčajne používajú kovové kachľové pece. Inštalácia takejto pece môže byť uskutočnená bez základu, ale z tohto dôvodu je potrebné v mieste jej umiestnenia najskôr vystužiť podlahu zosilnenými doskami alebo vytvoriť dodatočný stĺpový základ pre oneskorenie väčšej časti. Na rovnomerné rozloženie zaťaženia kachlí na podlahu musí jeho základňa spočívať na kovovom plechu (2 – 3 mm), pod ktorým je položená azbestová lepenka, ktorá spoľahlivo ochráni podlahu pred možným ohňom..

Na obr. 1 znázorňuje malú uzavretú kovovú rúru s hornou nádržou na horúcu vodu s objemom 60 – 70 litrov. Teleso pece s rozmermi 600x700x1500 mm je zvárané z oceľového plechu hrúbky 5 mm. Ako je zrejmé z oddielu kachlí, pozostáva z troch zón: dolná časť je krbová komora s dúchadlom, stredná časť je vykurovacie teleso s oknom s rozmermi 200 x 250 mm na odvod pary a horná je nádrž na vodu, ktorá je vyhrievaná komínom. Spodok nádrže je kvôli spoľahlivosti zváraný zo zosilneného oceľového plechu.

Obrázok: 1. Kovový sporák s nádržou na teplú vodu: 1 – vonkajšie murivo; 2 – teleso pece; 3 – vnútorné murivo; 4 – drôtové svorky; 5 – nádrž na teplú vodu; 6 – komín; 7 – kamene; 8 – poklop na výstup pary; 9 – mriežka; 10 – nosná tyč; 11 – dvere kúreniska; 12 – dvere ventilátora; 13 – kovový nosný list

Tento kachle je dosť náročný na teplo, pretože jeho vnútorné a vonkajšie časti sú obložené červenými tehlami. Na vnútorné a vonkajšie opláštenie je prísne zakázané používať tehlu z bieleho vápenatého vápna. Na vnútorné obklady je vhodné používať žiaruvzdorné tehly. Vnútorná dutina pece je obložená tehlami na okraji od roštu pece po spodok nádrže a vonkajšia strana pece je položená z troch tehál na troch stranách, s výnimkou prednej. Murivo je upevnené špeciálnymi drôtovými sponami s priemerom 3 mm, ktoré sú privarené pozdĺž značiek k telu pece. V strednej zóne sa kamene kladú na mriežku výstužných tyčí s priemerom 28 – 30 mm, ktorá voľne leží na silných nosných pásoch (kanál, koľajnica atď.). Na urýchlenie ohrevu vody v nádrži a kameňov na rošte sú nádrž a výstup pary uzatvorené vekom a klapkou z pozinkovaného plechu..

Kachle tohto dizajnu sú veľmi vhodné pre rodinné kúpele, sú malé a môžu sa bez problémov vyrábať. Takéto kovové pece nemajú veľmi vysokú tepelnú kapacitu, preto je potrebný tepelný efekt dosiahnutý skutočnosťou, že palivové drevo v spaľovacej komore neustále horí, čo zaisťuje udržiavanie požadovaného tepelného režimu v parnej miestnosti. Jedná sa o kachle s konštantným ohrevom, to znamená, že takýto kachle sa musia nepretržite ohrievať, zatiaľ čo sa v parnej miestnosti uskutočňujú kúpeľné procedúry. Tepelná kapacita kontinuálnej vyhrievacej pece sa však môže výrazne zvýšiť vnútorným a vonkajším obkladom tehly, podobne ako pec znázornená na obr. 1. Malá kovová pec, najmä tehlová, má niektoré výhody, ktoré lákajú majiteľa kúpeľa: nevyžaduje vysoké finančné náklady, ohrieva parnú miestnosť s objemom 8 až 10 m3 za 1,5 až 2 hodiny v zime, rýchlo ohrieva kamene až do 300 -400 ° C a voda do varu, nehrozí žiadne riziko otravy oxidom uhoľnatým.

Kachle s konštantným ohrevom majú uzavretý sporák (obr. 1) alebo otvorené, ak sú kamene ukladané do hromady nad ohniskom a nad nimi nie je strop ani strecha (obr. 2). V prípade rodinnej sauny, v ktorej niekoľko ľudí v ten istý deň naparuje, je vhodnejší otvorený ohrievač, pretože sa v parnej miestnosti ohrieva oveľa rýchlejšie. Ak chcete, aby bol otvorený ohrievač stále teplý, zakryte kamene pozinkovaným plechovým krytom po každej pare. Na obr. 2 znázorňuje kachle s otvoreným sporákom, v ktorých je tiež umiestnená nádrž na ohrev vody s objemom 50 až 60 litrov. Má iba vonkajšie tehlové obloženie a zvyšok jeho konštrukcie je podobný prvej verzii pece (obr. 1)..

Obrázok: 2. Kovový sporák s otvoreným kúrením: 1 – murivo; 2 – teleso pece; 3 – klipy; 4 – kryt obrazovky ohrievača; 5 – komín; 6 – zásobník na ohrev vody; 7 – kamene; 8 – mriežka; 9 – nosná tyč; 10 – dvere kúreniska; 11 – dvere ventilátora; 12 – podporný list

Komín v kovových peciach je vyrobený z cínu 1-1,5 mm, spodná odbočka, dlhá 1,5 m, inštalovaná v peci, je výhodne vyrobená z vodnej rúrky s priemerom 100 – 150 mm. Na tejto odbočnej rúre je usporiadané prírubové spojenie s tlmičom. Správne vybrané vysoko kvalitné kamene zohrávajú dôležitú úlohu pri správnom fungovaní ohrievača. Dláždené kamene musia byť vybrané ťažké, silné, bez trhlín. Mali by byť zaoblené, hladké a rôznych veľkostí (50 – 150 mm). Kamene sa kladú na mriežku nasledovne: najväčšie kamene sa ukladajú tak, aby úplne nezakrývali trhliny v mriežke, potom sa ukladajú kamene o niečo menšej veľkosti a najmenšie by mali byť na vrchu. Celková hmotnosť kameňov závisí od veľkosti parnej komory, v kovových peciach pre malé rodinné kúpele je hmotnosť kameňov 80 – 100 kg. Dostatočné množstvo kameňov akumuluje veľa tepelnej energie, zatiaľ čo horné kamene sa musia zahriať na 300 až 350 ° C, potom sa voda striekajúca na kamene okamžite zmení na suchú horúcu paru. Na dobre zahriatych kameňoch by sa voda mala okamžite odpariť pomocou praskliny. Kamene v malých peciach s konštantným ohrevom sú postupne pokryté sadzami, takže sa musia pravidelne čistiť: po 3 až 4 mesiacoch. Potom sa kamene v priebehu času pokryjú trhlinami, začnú sa rozpadať a po 2-3 rokoch sa vymenia.

Pre malé kachle znázornené na obr. 1, 2 sa komín obvykle používa ako azbestocement alebo kov. Autor ponúka kombinovanú verziu, v ktorej je spodná časť komína kovová a horná časť je azbestocementová..

Obrázok: 3. Kombinované komínové zariadenie: 1 – kachle; 2 – posuvná podpera; 3 – kovové rúry; 4 – azbestová rúra; 5 – nosný krúžok; 6 – zástrčka; 7 – zástrčka; 8 – nosný stojan

Táto konštrukcia je výhodnejšia, pretože nedochádza k priamemu kontaktu azbestocementovej rúry s pecou a nedochádza k priamemu vystaveniu veľmi vysokej teplote. Tým sa eliminuje riziko náhleho praskania azbestocementovej rúry a všetky nepríjemné následky jej zničenia (požiar, zranenie, výmena potrubia atď.). Kombinovaný komín je v porovnaní s úplne kovovým nebezpečenstvom menej nebezpečný a jeho horná časť z azbestocementu sa tepelne izoluje v miestach prechodu stropom a strechou kúpeľa, čo nie je také náročné na prácu ako pri kovoch..

Komín sa zvyčajne vyberie 0,4 – 0,6 m nad hrebeňom strechy vane. Na vrchnej časti potrubia je nainštalovaný ochranný uzáver pred zrážkami. Spodný slepý koniec komína je uzavretý pevnou plechovou zátkou; Používa sa na čistenie potrubia od sadzí a vypúšťania kondenzátu. Celá konštrukcia kombinovaného komína je podopretá klznou podperou umiestnenou na jeho kovovej časti, to znamená, že rúra leží voľne na podpernej časti a pohybuje sa s tepelnou rozťažnosťou..

Pre individuálny rodinný kúpeľ veľkých veľkostí je inštalácia teplovzdušnej tehlovej pece s pravidelným pôsobením najvhodnejšia. Masívne tehlové kachle s pravidelným účinkom sú dvoch typov: s otvoreným sporákom alebo s uzavretým. Tehlová pec s otvoreným sporákom je stará pec používaná v ruskej dymovej saune.

Obrázok: 4. Tehlové kachle s otvoreným sporákom: 1 – telo pece; 2 – kamene; 3 – nádrž na vodu; 4 – dvere kúreniska; 5 – dvere ventilátora

V takejto peci sú kamene umiestnené v hromade nad ohniskom a horúci dym prechádzajúci cez kamene ich zahrieva na 400 až 450 ° C. Súčasne teplo pece nelieta okamžite komínom, ale prechádza cez kamene a ohrieva celú miestnosť, najmä jej hornú časť. Táto kachle veľmi rýchlo zahrieva parnú miestnosť a po 1,5 až 2 hodinách môžete absolvovať kúpeľné procedúry. Ak má kachle veľký objem kameňov (250 – 300 kg), potom sa vo vani môže striedať niekoľko rodín. Pred sporákom je v peci nainštalovaná nádrž na vodu s objemom 60 – 80 litrov, ktorá je uzavretá vekom, aby sa znížilo odparovanie. Je vhodné ohriať kachle otvoreným sporákom so suchou brezou, osika alebo dubové drevo, ktoré dávajú malé množstvo sadzí. Asfalt, strešná krytina a plast sa nesmú vrhať do pece.

V pohodlnom ruskom kúpeľni sa používajú tehlové pece s uzavretým sporákom (obr. 5). Jedná sa o pece pomerne náročné na teplo, pretože majú masívne murivo a veľké množstvo kameňov (200 – 250 kg). Takýto sporák je dobrý v tom, že po ukončení ohniska hromadí veľké množstvo tepla, čo je dostatočné na dlhodobé používanie kúpeľa veľkou rodinou..

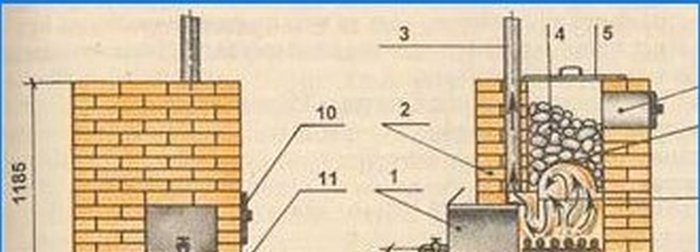

Obrázok: päť. Tehlové kachle s uzavretým sporákom a bočné umiestnenie vodnej nádrže: 1 – nádrž na teplú vodu; 2 – rúra; 3 – komín; 4 – kamene; 5 – kryt ohrievača; 6 – otvor na prívod vody; 7 – kovový trezor; 8 – obrazovka; 9 – rošt; 10 – dvere kúreniska; 11 – dvere ventilátora

Hmotnosť kameňov pre kachle sa dá vypočítať na základe skutočnosti, že 1 m3 parnej komory vyžaduje 30 – 40 kg kameňov. Malá parná komora s objemom 8 až 10 m3 teda vyžaduje najmenej 250 až 300 kg kameňov. Je však potrebné zdôrazniť, že tento výpočet je vhodný iba pre pece šaržového typu. Hmotnosť kameňov pre kachľové pece je oveľa menšia (80 – 150 kg), pretože teplo kameňov je podporované spaľovaním dreva. Tehlové pece typu navrhnutého A. Suzdaltseva, A.F. Filichko a ďalšie, ktoré sú dosť zložité a vyžadujú si kvalifikovaného výrobcu kachlí. Za účelom stanovenia spoľahlivého, tepelne náročného a zároveň jednoduchého tehlového kachle s uzavretým kachlom vlastnými rukami, autor ponúka svoju vlastnú verziu dizajnu, znázornenú na obr. 5, pri použití strechy pece kus kovovej rúrky vyrezanej v dĺžke 300 až 400 mm a dĺžke 500 mm. K rúrke rezanej pozdĺžnou dĺžkou sú privarené nosné oceľové plechy s hrúbkou 5 až 6 mm. S ich pomocou sa v murive pece položí kus potrubia. Konce rúrky sú z dôvodu tesnosti klenby oparené aj plechom s priľahlým murivom. Zo strany komína je k rúrkovému trezoru privarený kovový plech – mriežka, ktorá mierne oneskoruje výstup horúceho vzduchu do komína. V bočnej stene pece je zabudovaná nádrž na ohrev vody 50 x 37 x 25 cm s objemom 40 až 45 litrov. Nádrž je vyrobená z oceľového plechu hrubého 5-10 mm; strana priliehajúca k ohnisku je zváraná z plechu 10 mm. Na vnútornej strane bočnej steny pece je inštalovaná kovová časť komína (obr. 5), ktorá je vybavená kruhovým tlmičom. Komín je upevnený v tehle drôtovými svorkami a na spodnej časti spočíva svojim rezaným koncom na kovovej nádrži. Hornou časťou pece, ktorú autor vyvinul, je ohrievač, do ktorého sa ukladajú kamene s celkovou hmotnosťou 150-200 kg. Kachle sú zhora zakryté pozinkovaným plechovým krytom. Na uvoľnenie pary sa odstráni. Voda je dodávaná do kameňov cez bočný otvor 200 x 250 mm. Toto kachle môžu pracovať periodicky aj nepretržite, to znamená, že môžu byť počas procedúr kúpeľa ohrievané. V tomto prípade je ohrievač naplnený menšou hmotnosťou kameňov (100 – 150 kg).

Pre výpočet znázornený na obr. Vyžaduje sa 5 pecí:

• Bežná tehla – 210 kusov.
• Hlina – 0,1 m3
• Piesok – 0,15 m3
• Vystužovacia tyč 25-30 mm pre rošt – 2,5 m
• Dvere pece 250×210 mm – 1 kus.
• Vyfukovacie dvere 140×130 mm – 1 kus.
• Kovové potrubie 100 – 150 mm – 1,2 m
• Rúrka z azbestocementu 80 – 130 mm – 2,5 m
• Potrubie na vodu a plyn 300 – 400 mm – 0,5 m
• Oceľový plech hrúbky 5-10 mm – 1,0 m2
• Pozinkovaný plech 1 mm – 1,0 m2

Na obr. 6 ukazuje kombinovaný sporák-kúrenie pre malé parné miestnosti vyvinuté autorom.

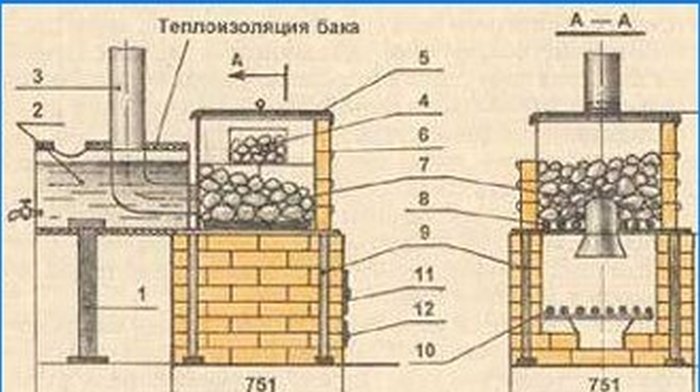

Obrázok: 6. Tehlové kachle s kovovým sporákom a bočné umiestnenie vodnej nádrže: 1 – držiak nádrže; 2 – nádrž na vodu; 3 – komín; 4 – poklop na zavlažovanie kameňov; 5 – kryt ohrievača; 6 – drôtené svorky; 7 – kamene; 8 – ohrevný gril; 9 – stojany pre podstavec kachlí; 10 – rošt; 11 – dvere kúreniska; 12 – dvere ventilátora

Kompaktné kachle sú vyrobené z tehál, telo kachle je zvárané z oceľového plechu 8-10 mm. Ohrievač spočíva na podstavci a stojanoch vyrobených z rohových kusov 50×50. Mriežky kúrenia a mriežky sú vyrobené z 24 mm výstužnej ocele. Teleso kachlí s rozmermi 530x510x500 mm je na okraji obložené tehlami, upevnené drôtovými sponami. Táto pec má bočný zásobník s objemom 50 litrov, v ktorom je voda ohrievaná kovovým komínom. Nádrž je vyrobená z kovovej rúrky 400 mm a je podopretá posuvnou podperou. Kamene sú zohrievané tak z komína, ako aj z prúdov horúceho vzduchu. Teleso kachle má poklop, ktorým sa po odstránení veka z vrchu kachle strieka voda na získanie pary. Pri silnejšom zohrievaní kameňov sa poklop uzavrie aj vekom. Toto kachle môžu pracovať v konštantnom režime vykurovania (v zime) aj v pravidelnom režime vykurovania (v lete), čo je veľmi vhodné pre rodinu s malou individuálnou saunou.
