Dom z sendvičových panelov: výpočet, inštalácia, nuansy

Obsah článku

• Výber typu sendvičových panelov
• Výpočet požadovaného množstva
• Komponenty pre sendvičové panely
• Tvarové prvky
• Tesnenia a ohrievače
• Špeciálne spojovacie prostriedky
• Základné pravidlá pre inštaláciu a údržbu panelov

Sendvičové panely sú stavebným materiálom, ktorý vám umožňuje stavať budovu akejkoľvek zložitosti v čo najkratšom čase as minimálnymi nákladmi. V tomto článku je popísané, ako s nimi správne pracovať, čo potrebujete vedieť, aby ste sa vyhli chybám v návrhu a konštrukcii..

Sendvičové panely sú stavebný materiál určený predovšetkým na rýchlu výstavbu budov na rôzne účely. Na rozdiel od všeobecného presvedčenia sa však oblasť použitia sendvičových panelov neobmedzuje na konštrukciu stien, podláh alebo striech. Jedinečné vlastnosti umožňujú ich použitie na izoláciu a zvukovú izoláciu existujúcich budov, exteriérovú výzdobu a dokonca aj ako prostriedok protipožiarnej ochrany. V skutočnosti sú sendvičové panely trojvrstvový systém s opláštením vyrobeným z kovu, plastu, orientovaných drevotrieskových dosiek – OSB alebo iných konštrukčne silných plechových materiálov, s vnútornou výplňou energeticky účinným tepelným izolátorom – doska z minerálnej vlny, polyuretánová pena alebo expandovaný polystyrén. Kompetentné použitie sendvičových panelov teda umožňuje komplexne vyriešiť množstvo problémov, ktoré sa vyskytujú v ktorejkoľvek fáze výstavby. Ako si vybrať ten správny, určiť množstvo a ako sa vyhnúť chybám pri inštalácii, sa dozviete z tohto článku.

Výber typu sendvičových panelov

V priemysle a domácnosti sa používajú tieto typy panelov:

1. Stenové sendvičové panely pre komerčné alebo priemyselné budovy. Kovový profil alebo plast potiahnutý polyesterom potiahnutý tvárou v tvár. Plnivom je minerálna doska, polyuretánová pena alebo expandovaný polystyrén. Celková hrúbka je 50-200 mm. Pripevňujú sa na kovový, betónový alebo drevený rám. Spájajú sa pomocou rôznych typov zámkových spojov. Cena – asi 1000 rubľov / m² na panel s hrúbkou 100 mm.

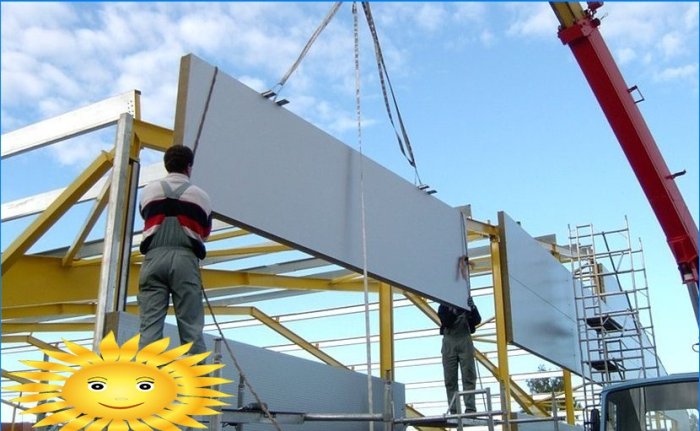

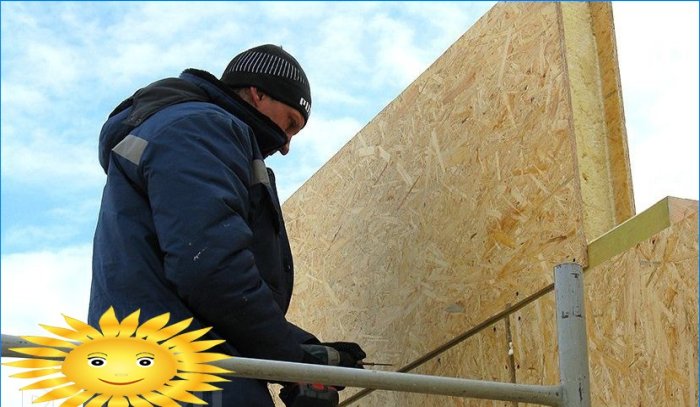

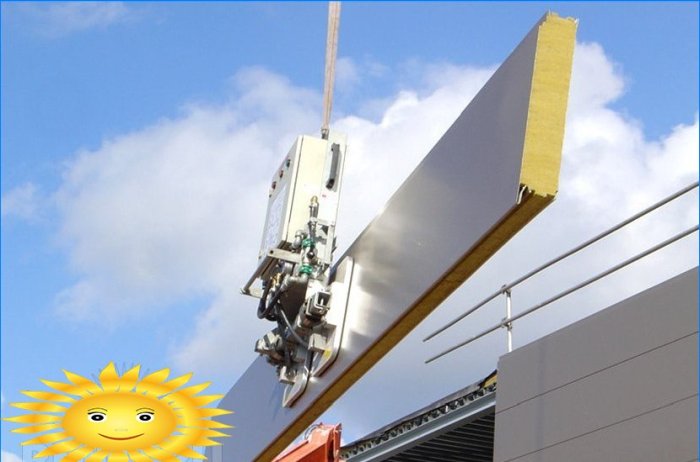

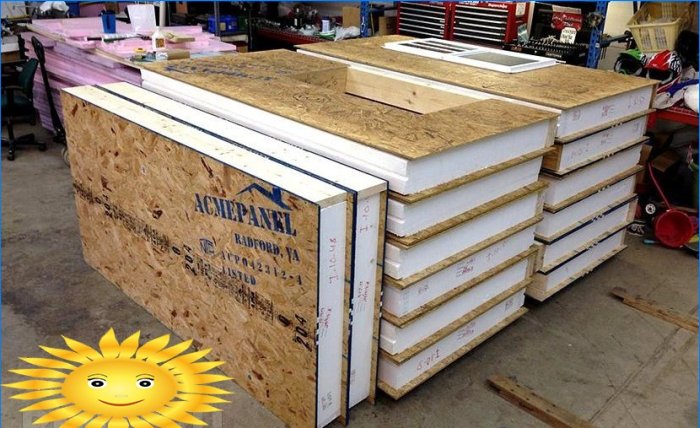

2. Stenové sendvičové panely na výstavbu obytných budov. Výplň z polystyrénovej peny orientovaná na OSB. Majú hrúbku 60 – 200 mm. Ako rám na inštaláciu sa spravidla používa drevený trám. Cena – 900 rubľov / m² na panel s hrúbkou 100 mm.

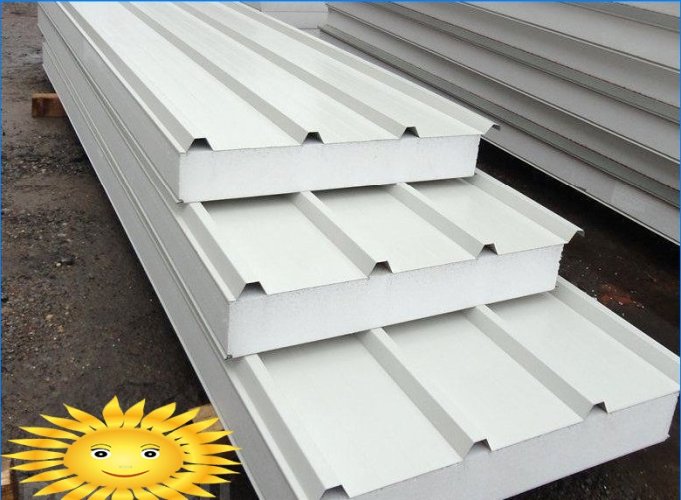

3. Strešné sendvičové panely. Spodná vrstva je z laminovaného profilovaného kovu. Vrchná kovová krytina. Plnivom je minerálna doska alebo polyuretánová pena. Hrúbka 40-200 mm. Špeciálne zámky na bočných okrajoch panelov bránia prenikaniu vlhkosti a vysoký profil vonkajšej vrstvy poskytuje potrebnú pevnosť pri dierovaní. Cena asi 1200 rubľov / m² na panel s hrúbkou 100 mm.

Je potrebné poznamenať, že rozdelenie na prvé dva typy je dosť svojvoľné. Nič, okrem samozrejme vašich vlastných predsudkov, nezakazuje použitie priemyselných panelov na domáce účely. Všetky spĺňajú príslušné hygienické, hygienické a environmentálne normy. Okrem toho v niektorých prípadoch môže použitie priemyselných panelov vďaka svojim konštrukčným vlastnostiam výrazne znížiť náklady na nákup požadovaného stavebného materiálu. Vonkajšie steny vyrobené z panelov s kovovým plášťom sú skutočne silné, odolné voči vonkajším vplyvom a čo je najdôležitejšie, nevyžadujú ďalšie povrchové úpravy. Súčasne môžu byť interiéry dokončené ľubovoľným spôsobom a materiálom..

Strešné sendvičové panely riešia celý rad problémov, ktoré sa vyskytujú pri výrobe striech – vysoká konštrukčná pevnosť vám umožňuje zbaviť sa zložitých priehradových systémov, vonkajšie opláštenie v kombinácii so špeciálnymi zámkami úplne eliminuje netesnosti a účinná tepelná izolujúca vrstva poskytuje teplo v priestore pod strechou.

Vybavením stien a strechy sendvičovými panelmi zodpovedajúceho účelu môžete vďaka komplexnému riešeniu stavebných úloh výrazne znížiť stavebné náklady..

Výpočet požadovaného množstva

Ak si objednáte hotovú budovu od stavebnej spoločnosti, potom otázky týkajúce sa výpočtu požadovaného množstva materiálu a jeho nákupu vás nebudú obťažovať – ​​sami stavitelia podľa schváleného projektu spočítajú všetky potrebné prvky a odrežú panely na priemyselnom zariadení v súlade s požadovanými tvarmi a veľkosťami. A čo robiť, ak sa budete musieť stavbou budovy zaoberať sami?

Na zodpovedanie tejto otázky je potrebné zvážiť tri veci:

1. Štandardné veľkosti hotových sendvičových panelov. Pri znalosti štandardných rozmerov dosiek sa väčšina stavebných charakteristík uvedených v odseku 2 vyberá tak, aby zanechala minimálne množstvo odpadu..
2. Všetky geometrické rozmery budovy – dĺžka a šírka domu, výška podláh, počet, rozmery, umiestnenie a tvar okien a dverí, ako aj tvar štítov, ak máte v pláne zatepliť podkrovie. Je prirodzené, že nemá zmysel začať s výstavbou bez dokončeného projektu. Všetky uvedené údaje je možné z nich získať iba.
3. Samozrejme nie je možné úplne odpad bez odpadu. Okrem obdĺžnikových prvkov, ktorými sú panely, bude konštrukcia vyžadovať detaily ďalších tvarov, najmä na štítových častiach budovy. Okrem toho nebude možné celý dom úplne dimenzovať tak, aby sa používali iba celé sendvičové dosky. Preto je potrebné rezať. Všetky prvky získané rezaním z pevných častí panelov tvoria tzv. Rezací plán. Musí sa zostaviť.

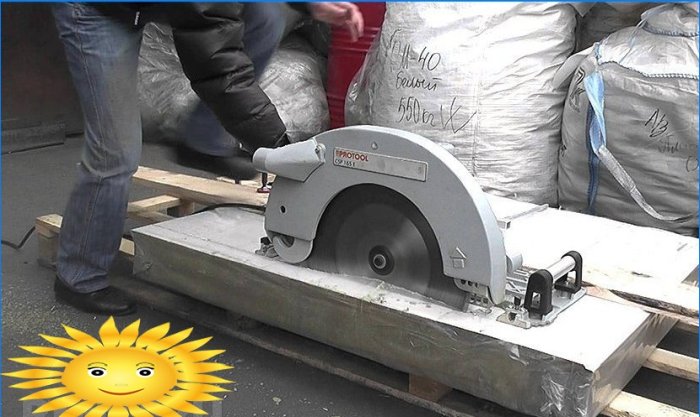

Ako sa rezajú hotové sendvičové panely? Priemyselné s kovovým opláštením sú rezané nožnicami, jemne ozubenou nízkorychlostnou okružnou pílou a inými nástrojmi, ktoré nepoškodzujú vonkajšiu ochrannú vrstvu na kove a nedeformujú samotný panel. Preto nie je dovolené použitie uhlovej brúsky, pretože pri rezaní polymérny povlak kovu kvôli vysokej teplote jednoducho vyhorí. Strešné panely sú rezané rovnakým spôsobom. Dosky s opláštením OSB sú rezané pomocou akýchkoľvek nástrojov, ktoré poskytujú požadovaný rez: priamočiara píla, okružná alebo reťazová píla alebo ručná píla. Tieto informácie konkretizujeme.

Typické rozmery metalizovaných sendvičových panelov sú 1 000 mm široké, 1 200 mm dlhé, 800 až 18 000 mm dlhé. Pre panely s OSB sú rozmery 1120 mm široké a od 2440 mm do 3 000 dĺžky, v skutočnosti ide o maximálne možné veľkosti dosiek OSB. Panely s OSB sa montujú vertikálne aj horizontálne, priemyselné panely sa odporúča inštalovať iba vodorovne, to znamená, že pri horizontálnom smere zámkov by mohlo dôjsť k vniknutiu vlhkosti dovnútra..

Ak teda staviate dom z priemyselných sendvičových panelov, kritickou veľkosťou bude iba šírka dosiek – výška domu bude jeho násobkom. Dĺžky panelov môžu byť ľubovoľné, a dĺžka stien pozdĺž fasád takýchto domov môže byť tiež ľubovoľná. Nemá zmysel rezať panely pozdĺžne, pretože ich zámky sú jednosmerné – s drážkou dole a sotva bude možné použiť orezávanie v budúcnosti. Z rovnakého dôvodu budú všetky nepriame výrezy, napríklad získané vyrezaním lichobežníkových alebo trojuholníkových prvkov, tiež stavebným odpadom..

Pri stavbe domov z panelov s OSB obkladom je dôležitá dĺžka a šírka dosiek. Kvôli hospodárnosti je lepšie spojiť výšku podláh s výškou panelov a urobiť celú šírku domu násobkom šírky jednej sendvičovej platne. Pretože takéto sendviče nemajú po celom obvode špeciálne zámky, existuje reálna príležitosť použiť lišty pri ďalšej výstavbe, hoci to bude predstavovať vlastné požiadavky na rám budovy..

Pokiaľ ide o strechu, pri projektovaní treba mať na pamäti, že rozmery panelov sú podobné rozmerom stenových panelov toho istého výrobcu a požadovaný sklon strechy musí byť najmenej 5 ° pri použití dosiek v celej dĺžke strechy a najmenej 7 °, ak je potrebné ich spojiť..

Po všetkých potrebných výpočtoch sa zakúpi požadovaný počet panelov, pričom sa zohľadní vzorec rezania.

Komponenty pre sendvičové panely

Vypočítali sme požadované množstvo, urobili reznú mapu a nakúpili panely podľa zodpovedajúcich výkresov. Môžete začať s montážou budovy. Aby však bol dom silný a odolný, je potrebné nezabúdať na ďalšie prvky a materiály použité pri stavbe sendvičových panelov..

Tvarové prvky

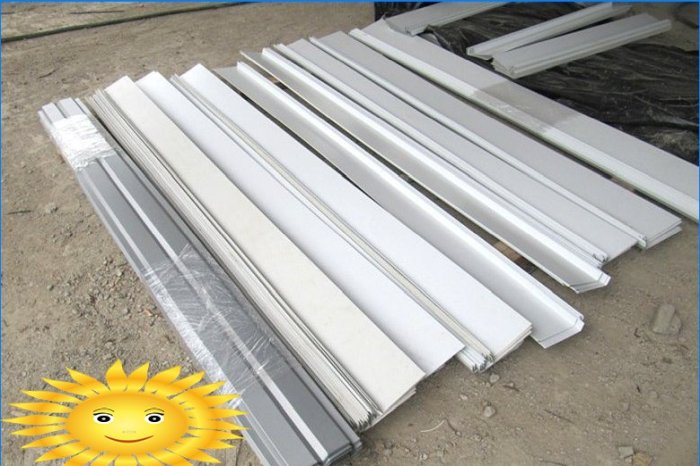

Výrobky z kovových profilov, ktoré tvoria odlivy, rímsy, pásy a iné komponenty fasád.

Z nejakého dôvodu sa v nezávislej konštrukcii často nevenuje dostatočná pozornosť týmto pomocným detailom. V dôsledku toho dochádza k porušeniu stavebných technológií a nejde iba o nepredvídateľný vzhľad fasády, ale aj o netesné a fúkajúce švy, svahy, rohy a ďalšie prvky domu. Neprítomnosť napríklad rímsy pozdĺž suterénu vedie k prenikaniu vlhkosti v jej hornej rovine, čo v prípade panelov OPS povedie k hnitiu suterénu lúča rámu a pri doskách s kovovým plášťom a kovovým rámom voda presakuje do panelov. Ceny niektorých kovaní: 200 rubľov. pre dokovaciu lištu 250 rubľov. v suteréne rímsy 300 – 500 rubľov. vonkajší roh.

Takže na základe technologických požiadaviek budú povinnými tvarovanými prvkami počas výstavby:

1. Rímsový prvok spoja medzi štartovacím panelom a základňou.
2. Rohový prvok. Zatvorí rohový spoj panelov.
3. Krycí pásik. Ak sú panely priečne spojené, musí byť škára uzavretá špeciálnymi prúžkami, ktoré nedovoľujú vniknutiu vody do spoja.
4. Svahy. Okraje panelov prikryte po obvode okien a dverí.

Tvarové prvky sa vyrábajú podľa štandardných tvarov a veľkostí a podľa jednotlivých výkresov.

Tesnenia a ohrievače

Patria sem tesniace a tesniace pásky, tmely a polyuretánové peny. Pri spájaní viacerých panelov by sa mala venovať osobitná pozornosť takýmto činnostiam, ako je utesnenie a tepelná izolácia švov, aby sa nevytvorili žiadne studené mosty a prenikanie vlhkosti do panelov. Náklady na tmely sú asi 150-200 rubľov. pre 250 ml, náklady na pásky boli okolo 1,5 – 2 rubľov / m.

Povinné miesta aplikácie ohrievačov, tesnení a materiálov použitých v tomto prípade:

• pre stenové panely s OSB obkladom sú všetky spoje dôkladne napenené;
• pre metalizované sendvičové panely vo švoch bude vhodná špeciálna tesniaca páska;
• v miestach, kde fólie priliehajú na kovový alebo betónový rám, sa za účelom prerušenia chladu prilepí tepelnoizolačný pás;
• Na ochranu strechy pred únikmi v spojoch panelov sa používajú tesniace materiály a tesniace pásky.

Špeciálne spojovacie prostriedky

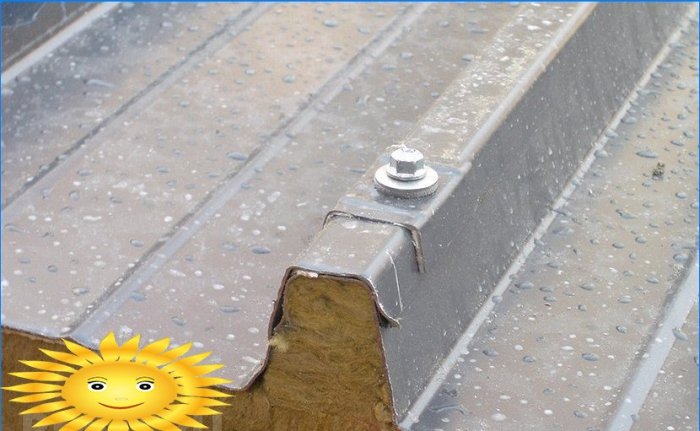

Sendvičové panely sú pripevnené k nosnej konštrukcii z ocele, dreva alebo betónu. Ak sa panel plánuje pripevniť na oceľové alebo drevené konštrukcie, potom sa použijú samorezné skrutky s podložkou z elastického tesniaceho materiálu. V prípade betónových rámov použite vhodné upevňovacie prvky – samorezné hmoždinky. Pri výbere dĺžky skrutiek zvážte hrúbku panelov. Cena samorezných skrutiek pre upevnenie sendvičových panelov je od 1 RUB / ks. v závislosti na dĺžke.

Pri pripájaní panelov k rámu je potrebné dodržiavať nasledujúce odporúčania:

• vzdialenosť od okraja panelu k samoreznej skrutke musí byť najmenej 50 mm;
• všetky spojovacie prvky musia byť pod uhlom 90 °;
• ochranný baliaci film je potrebné odstrániť z panelov vo spojoch a na miestach, kde sú skrutky zaskrutkované;
• Čím dlhšie sa panel používa, tým dlhšie sa panel používa, tým viac je zaskrutkovaných viac skrutiek na jeden meter: dva – jeden na vrchu, druhý dole – pre panely do dvoch metrov, tri – tretina v strede – pre panely do troch metrov, štyri pre päť metrov plechy a šesť pre plechy šesť metrov. Pri veľkých paneloch nie je potrebné v budúcnosti zvyšovať počet skrutiek.

Základné pravidlá pre inštaláciu a údržbu panelov

Ak chcete, aby budova postavená z sendvičových panelov slúžila dlhú dobu, musíte splniť nasledujúce inštalačné požiadavky:

• inštalácia sendvičových panelov s expandovaným polystyrénovým plnivom sa môže vykonávať takmer za každého počasia;
• počas dažďa nie je možné inštalovať panely s izoláciou z minerálnej vlny, pretože existuje riziko navlhčenia izolačnej vrstvy;
• strešné panely sa montujú pri teplote odporúčanej výrobcom tesniacich materiálov použitých počas prevádzky;
• na panely by nemali byť pripevnené žiadne ďalšie stavebné zariadenia. V prípade potreby sa môžu použiť iba podporné konštrukcie;
• počas práce nedovoľte úderom na panely, a najmä na zámky;
• počas inštalácie a prevádzky nedovoliť porušenie ochranného povlaku kovových dosiek;
• ochranný obalový film sa odstráni až po kompletnej montáži budovy.

Okrem toho je veľmi dôležité správne sa starať o budovu zo sendvičových panelov:

• najmenej raz ročne je potrebné vykonať externú kontrolu náterov panelov a upevňovacích prvkov
• nečistoty sa umyjú mydlovou vodou a mäkkou kefou. Nepoužívajte rozpúšťadlá ani abrazívne čistiace prostriedky;
• poškodenie náteru sa obnoví opravným náterom. Zároveň, ak je škrabanec iba na povlaku, potom stačí jedna vrstva farby, ak je ovplyvnená oceľ, potom dve vrstvy pomocou základného náteru.
