Obsah článku
- Metódy ručného čistenia potrubí
- Čistiaca páska na čistenie kanálov
- Vodovodné káble
- Ručné bubny s automatickým podávaním („gramofóny“)
- Stacionárny bubon s manuálnou aktiváciou
- Ostatné zariadenia na ručné čistenie
- Špirála pre sanitárne výrobky
- Pneumatický piest
- Vzduchovka
Aké zariadenia existujú na ručné čistenie kanalizačných potrubí, kúrenia a komína? Aké zariadenia sú založené na vodovodnom kábli? Koľko stoja moderné ručné nástroje? Aký je ich princíp činnosti? Odpovede na tieto otázky nájdete v našom článku..
Problém opotrebovania a upchávania kanalizačných potrubí je známy už od ich vzniku. Dôvody môžu byť rôzne, od neopatrného použitia po nehody, ale výsledok je vždy rovnaký – potrubie sa musí vrátiť na dostatočnú (pôvodnú) priepustnosť.
Kvôli prehľadnosti by sa malo okamžite vysvetliť niekoľko pojmov:
- Čistiace zariadenie (PU) – zariadenie, zariadenie alebo zariadenie určené na čistenie potrubí. Pozostáva z aktivátora a čistiaceho nástroja.
- Aktivátor čistiaceho zariadenia (APU) je PU prvok, pomocou ktorého sa vytvára úsilie na prekonanie blokád a čistenie.
- Čistiaci nástroj (PO) – prvok PU, ktorý priamo ničí alebo odstraňuje prekážky.
Všetky metódy čistenia rúrok sú rozdelené podľa vynaloženej sily av dôsledku toho z hľadiska účinnosti na ručné, poháňané a tlakové. Hnacie stroje sa ďalej klasifikujú podľa výkonu pohonu.
Metódy ručného čistenia potrubí
Táto metóda zahŕňa manuálnu aktiváciu a kontrolu čistiaceho nástroja. Rotačná alebo pretrvávajúca sila vyvíjaná na aktivátor sa prenáša na čistiaci nástroj. Zariadenia neobsahujú elektrické časti.

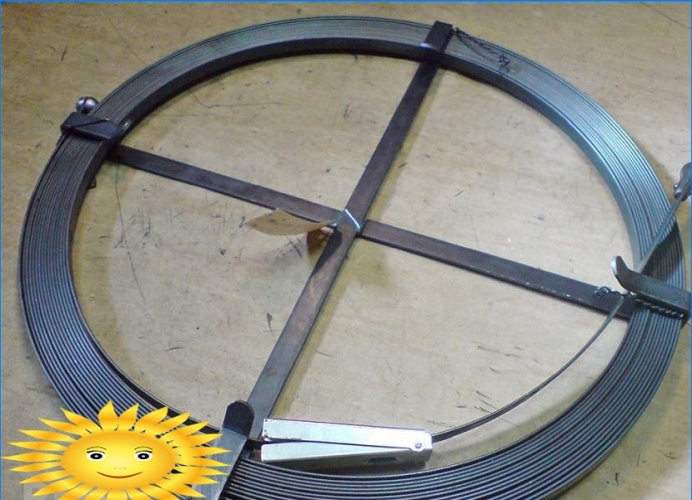

Čistiaca páska na čistenie kanálov
Hlavným prvkom zariadenia je elastický súvislý oceľový pás široký 12–25 mm a hrúbka 2–3 mm. Dĺžka sa môže líšiť od 10 do 60 m. Určené len na dierovanie.
Čistiaci nástroj – špička v tvare kopije, ktorá prechádza blokádou.
Activator – páska je tlačená potrubím manuálne.
Princíp činnosti – špička prerazí blokádou.
Kanalizačné pásky:
| názov | parametre | Cena, rub. |
| KERN Stahlband KS-1207, Nemecko | Dĺžka 7,5 m, hrúbka 2 mm, hmotnosť 1,36 kg | 1400 |
| KERN Stahlband KS-1923, Nemecko | Dĺžka 23 m, hrúbka 2 mm, hmotnosť 5 kg | 4300 |
| General Pipe Cleaners 25BH, USA | Dĺžka 7,6 m, hrúbka 2 mm, hmotnosť 1,45 kg | 1600 |
| General Pipe Cleaners 75CH, USA | Dĺžka 23 m, hrúbka 2 mm, hmotnosť 5 kg | 4650 |
| Electric Eel 1/2FST50, USA | Dĺžka 15 m, hrúbka 1,6 mm, hmotnosť 4,6 kg | 3200 |
| Electric Eel 3/4FST100, USA | Dĺžka 30 m, hrúbka 3,2 mm, hmotnosť 17,1 kg | 12 100 |
| RIDGID E-2724, USA | Dĺžka 7,6 m, šírka 2 mm, hmotnosť 1,4 kg | 3200 |
| RIDGID E-2737, USA | Dĺžka 15 m, šírka 2 3 mm, hmotnosť 7,3 kg | 9 050 |

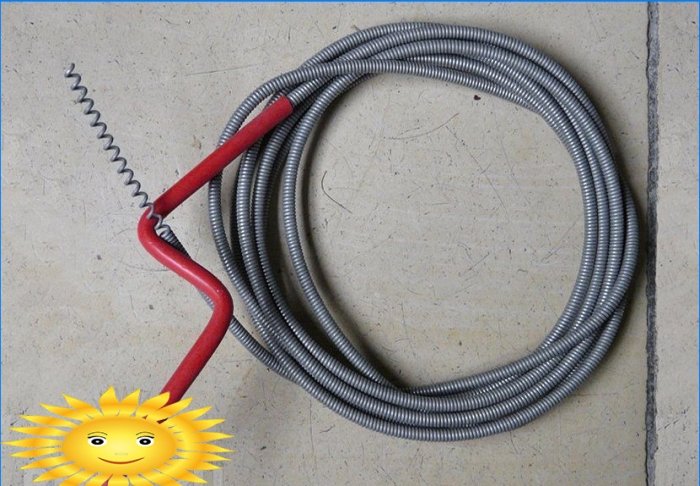

Vodovodné káble
Tento PU je známy už dlho – jeden z prvých spôsobov odstraňovania blokád. Takýto kábel pozostáva z pružného hriadeľa, ktorý je prepletený pevným drôtom, a rukoväte aktivátora (systém „dvojitej páky“). Jadro môže byť vyrobené rôznymi spôsobmi, ale hlavným znakom je to, že kábel sa nemôže ohnúť alebo zlomiť.
V modernom dizajne môžu mať plastové puzdro (aby sa nepoškodili sanitárne výrobky) a pohodlnejšie ergonomické rukoväte. Klampiarske káble sa ďalej delia na „domáce“ káble, pomocou ktorých riešia problémy v obytných priestoroch a profesionálne – čistia pouličné a kanalizačné systémy..
Čistiaci nástroj – špička s háčikmi alebo niťami, čiastočne opletený drôt na konci kábla.
Activator – ložiskový gombík alebo iba kovová trubica so západkou.
Princíp činnosti – elastický kábel, zovretý v kľuke, prenáša rotáciu na softvér, ktorý ničí zablokovanie. Ak má blokáda vláknitú štruktúru, háčik sa navinie a odstráni.
Vodovodné káble:
| názov | parametre | Cena, rub. |
| Domáce série | ||
| Remer, Taliansko | Met. lano z plastového plášťa, 2,5 mx 8 mm, 0,8 kg | 115 |
| BIBER, Čína | Pozinkované pružinové lanko, 3,5 mx 5,5 mm, 1,2 kg | 156 |
| Bradex „Inštalatér“, Čína | Plast s oceľovým jadrom, 1,2 mx 12 mm, 1 kg | 170 |
| FIT, Čína | Pozinkovaná oceľ, 10 mx 9 mm, 3,2 kg | 720 |
| Profesionálna séria | ||
| „FLEXICOR“ 25FL2, Rusko | Nerezová oceľ, 7,5 mx 10 mm, 3,6 kg | 3600 |
| Gerat, Taiwan | Oceľový krútený drôt s jadrom, 7,5 mx 13 mm, 11,2 kg | 6200 |
| ROTHENBERGER ROPOWER HANDY 71975, Nemecko | Drôt a jadro z nehrdzavejúcej ocele, plastový gombík, 12 mx 12 mm | 9 100 |
| Gerat, Taiwan | Krútený oceľový drôt s jadrom, 23 mx 13 mm, 24,5 kg, pridať. zahrnuté položky | 10 800 |
| „FLEXICOR“ 100FL3, Rusko | Nerezová oceľ, 23 mx 13 mm, 26,5 kg | 17200 |

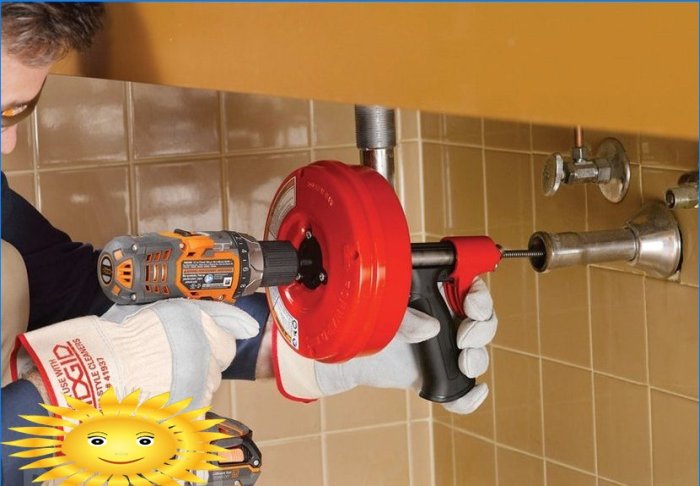

Ručné bubny s automatickým podávaním („gramofóny“)
Jedná sa o lano so skrúteným plášťom z pružného nerezového drôtu. Kábel je umiestnený v pohyblivom bubne, ku ktorému je pripevnená rukoväť.
Funkcia automatického podávania. Rukoväť má spúšť s pohonom vo forme troch statických guľôčkových ložísk zakrývajúcich kábel. Po stlačení spúšte ložiská stlačia špirálu kábla a dôjde k translačnému pohybu – špirála rotujúca okolo osi prechádza stacionárnymi valcami a postupne odoberá kábel z bubna.
Počas prevádzky je zariadenie pozastavené obsluhou. Bubon má vždy rukoväť na otáčanie a adaptér na pripojenie elektrického aktivátora – skrutkovač alebo vŕtačku.
Čistiaci nástroj – hruškovitá drôtová špirála.
Activator – ručnú kľuku alebo vŕtačku.
Ručné čistiace bubny:
| názov | parametre | Cena, rub. |
| RIDGID Kwik-Spin s AUTOFEED, USA | Pracovný priemer – do 50 mm Lano – Ø 6,3 mm, dĺžka 7,7 m Hmotnosť – 1,6 kg | 1500 |
| RIDGID POWER SPIN s AUTOFEED, USA | Pracovný priemer do 50 mm Lano – Ø 6,3 mm, dĺžka 7,7 m Hmotnosť – 2,2 kg Spevnená konštrukcia, stretol sa. kryt bubna | 2700 |
| RIDGID K-25-BP, USA | Pracovný priemer – do 50 mm Lano – Ø 8,0 mm, dĺžka – 7,7 m Hmotnosť – 3,6 kg Hliníkové diely | 7 650 |
| RIDGID K-25-DH, USA | Pracovný priemer – do 50 mm Lano – Ø 8,0 mm, dĺžka – 7,7 m Hmotnosť – 3,6 kg Otočná hlava | 8550 |
| Electric Eel HE-1 / 4E15, USA | Pracovný priemer – do 75 mm Lano – Ø 6,4 mm, dĺžka – 4,6 m Hmotnosť – 2,4 kg | 3500 |
| Electric Eel Model HE-5 / 16E35, USA | Pracovný priemer – do 75 mm Lano – Ø 8,0 mm, dĺžka – 10,7 m Hmotnosť – 4,2 kg | 5 350 |
| ROTHENBERGER ROSPI, Nemecko | Pracovný priemer – do 50 mm Lano – Ø 6,4 mm, dĺžka – 4,5 m Hmotnosť – 1,4 kg | 4950 |
| ROTHENBERGER ROSPI 10 H + E PLUS, Nemecko | Pracovný priemer – do 70 mm Lano – O 10 mm, dĺžka – 10 m Hmotnosť – 4,8 kg | 17050 |

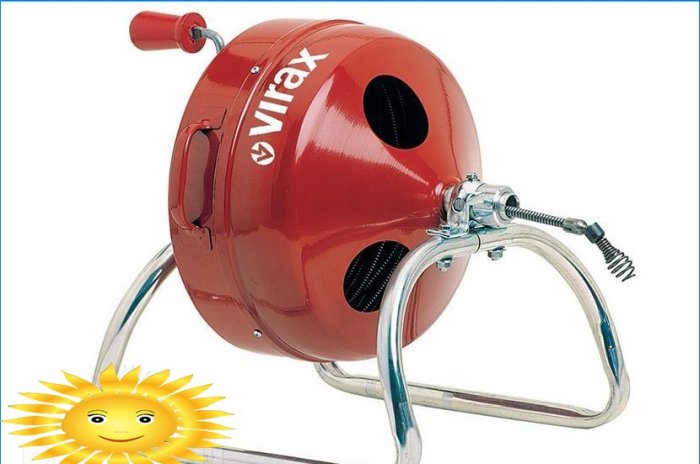

Stacionárny bubon s manuálnou aktiváciou
Je to rozšírená verzia manuálu „gramofón“ s plnou funkčnosťou. Bubon je inštalovaný v rúrkovom ráme, ktorý slúži ako držadlo na prenášanie a držanie počas prevádzky. V opačnom prípade zariadenie úplne zopakuje manuálnu verziu..
Manuálne otočné stoly na čistenie potrubí:
| názov | parametre | Cena, rub. |
| Všeobecné čističe rúrok „Osa-mini“ 400 (450FL2), USA | Pracovný priemer – 40 – 100 mm Lano – O 10 mm, dĺžka – 15 m Hmotnosť – 13,2 kg Dýza – vŕtačka | 17200 |
| Všeobecné čističe rúrok „Osa-mini“ 400 (475FL3-DH), USA | Pracovný priemer – 50 – 150 mm Lano – O 13 mm, dĺžka – 23 m Hmotnosť – 25,5 kg Dýza – kĺbová vŕtačka | 25800 |
| Electric Eel KK-1 / 2IC50, USA | Pracovný priemer – 32 – 100 mm Lano – O 13 mm, dĺžka – 15 m Hmotnosť – 25,4 kg Otočná hlava, nôž Shark Tooth | 23100 |
| Electric Eel KK-1 / 2IC100, USA | Pracovný priemer – 32 – 100 mm Lano – O 13 mm, dĺžka – 30 m Hmotnosť – 37,2 kg Otočná hlava, nôž Shark Tooth | 31600 |
| ROTHENBERGER 3S, Nemecko | Pracovný priemer – 4-100 mm Lano – O 13 mm, dĺžka – 15 m Hmotnosť – 17,5 kg | 30500 |
Ostatné zariadenia na ručné čistenie
Pri hľadaní vhodnej kombinácie inžinieri vytvorili kombinované príslušenstvo pre domáce použitie.

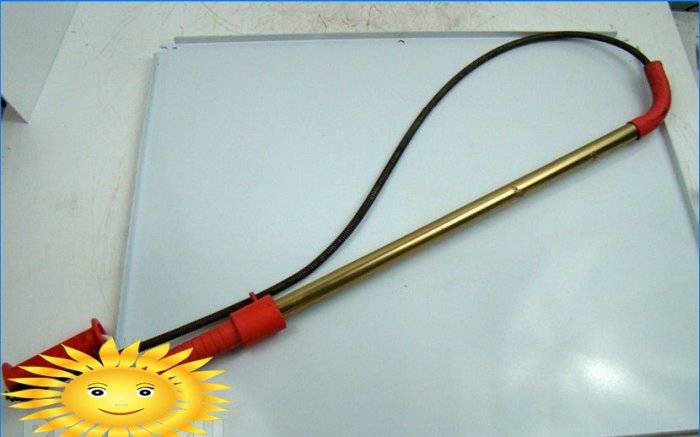

Špirála pre sanitárne výrobky
Zariadenie na šetrné čistenie vodných zámkov, sifónov a lakťov toaletných misiek, pisoárov, umývadiel, problémov a iných sanitárnych zariadení. Jedná sa o malý kombinovaný plastový gombík s držadlom na ložiskách a pružným pružným káblom v plastovom puzdre. Navrhnuté pre použitie v domácnosti.
Špirály na čistenie sanitárnej keramiky:
| názov | parametre | Cena, rub. |
| ROTHENBERGER WC-BLITZ RO-3, Nemecko | Pracovná dĺžka 1 m, hmotnosť 2,5 kg | 1700 |
| RIDGID K-3, USA | Pracovná dĺžka 1 m, hmotnosť 1,9 kg | 1850 |
| RIDGID K-6, USA | Pracovná dĺžka 2 m, hmotnosť 2,5 kg | 3050 |
| General Pipe Cleaners HB-150, USA | Pracovná dĺžka 1,5 m, hmotnosť 2,5 kg | 2200 |

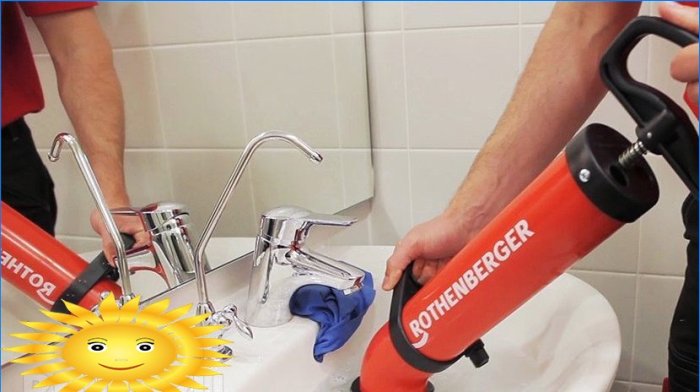

Pneumatický piest
Ručné čerpadlo s dýzou vo forme sacieho pohárika s piestom.
Čistiaci nástroj – vzduch. Activator – ručná pumpa.
Pneumatické piesty:
| názov | Cena, rub. |
| ROTHENBERGER ROPUMP, Nemecko | 1650 |
| KERN, Nemecko | 3400 |
| ROTHENBERGER ROPUMP SUPER PLUS, Nemecko | 6 300 |

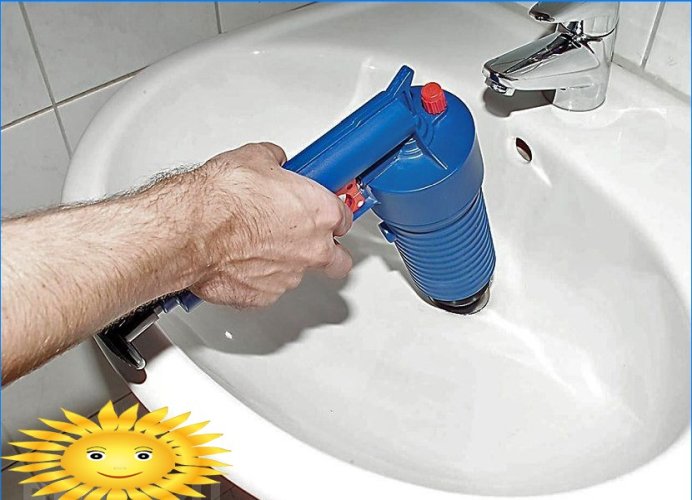

Vzduchovka
Vylepšené čerpadlo s funkciou akumulácie vzduchu pod tlakom. Ako pneumatická komora slúži malý zásobník s veľkosťou valca z polyuretánovej peny. Vzduch sa do neho fúka ručne a potom sa spúští uvoľní vzduch. K komore je pripojená hadica, ktorá smeruje prúd vzduchu k zablokovaniu. Vzdialenosť medzi pištoľou a blokádou je až 50 metrov. Je možné pripojiť kompresor a čisté radiátory.
Čistenie pneumatických pištolí pre sanitárne výrobky vyrábané spoločnosťou General Pipe Cleaners, USA:
| Model | Cena, rub, |
| Typhoon TN | 16800 |
| Typhoon TNS | 34300 |
| Typhoon TNS-B | 48300 |
V nasledujúcom článku budeme hovoriť o mechanizovaných zariadeniach na čistenie potrubí s elektrickými a benzínovými motormi, ako aj o hydrodynamických strojoch..
