Inšpekčná jama urobte sami v garáži

Obsah článku

• Kedy a ako vykopať
• Odlievanie zdola a schodov
• Najlepší materiál na steny
• Kryt prívodu
• Výklenky na náradie a vnútorné pracovisko

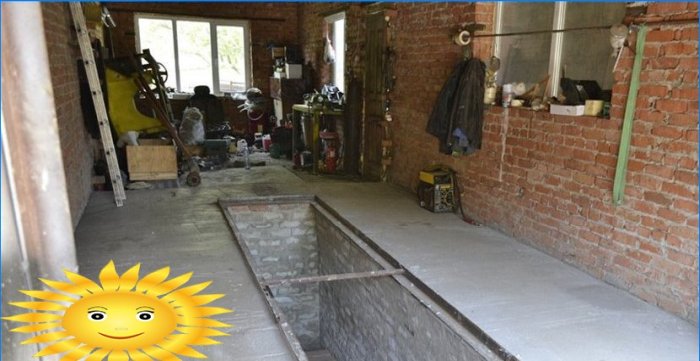

Pre dlhú a bezpečnú prevádzku vozidla musí byť vozidlo pravidelne opravované. Vyhliadková jama je preto prioritným doplnkom garáže. Povieme vám, ako to správne zariadiť, aby ste mohli vykonávať údržbu pohodlne a s dobrou náladou..

Kedy a ako vykopať

Hlavné ťažkosti s výstavbou jamy sa vyskytujú pri vysokej hladine podzemnej vody. Z tohto dôvodu je potrebné zaistiť prístup k zadnej strane stien na hydroizoláciu. Existuje veľa dôvodov, prečo začať s hĺbením a usporiadať pozorovaciu dieru dokonca aj v štádiu nalievania základu, aj keď je to v zásade možné kedykoľvek, dokonca aj po niekoľkých rokoch prevádzky. Môže byť jednoducho potrebné demontovať podstatnú časť podlahy pre inštaláciu ovinutého okolo hydraulického zámku..

Preto vám ponúkame možnosť s dvojvrstvovým obkladom stien a hydroizolačným zariadením v medzivrstve. V opačnom prípade bude potrebné podlahu demontovať o 25 – 30 cm širšiu ako box na pitie a po dokončení stien by mal byť voľný priestor vyplnený drvenou a navlhčenou hlinkou..

Ak je medzi vrstvami muriva nainštalovaná hydroizolácia, do podlahy sa vyreže vnútorný profil jamy plus 50 mm na každej strane. Po rozšírení jamy o 25 cm v oboch smeroch tak „tvrdá podlahová krytina„ visí “cez steny a je zachovaná. Samozrejme, ak je podlaha vyrobená z kusových materiálov, ako sú tehly alebo dlažobné dosky, je oveľa ľahšie premiestniť podlahovú plochu okolo jamy, ale v prípade asfaltových alebo betónových poterov sa odporúča udržiavať náter.

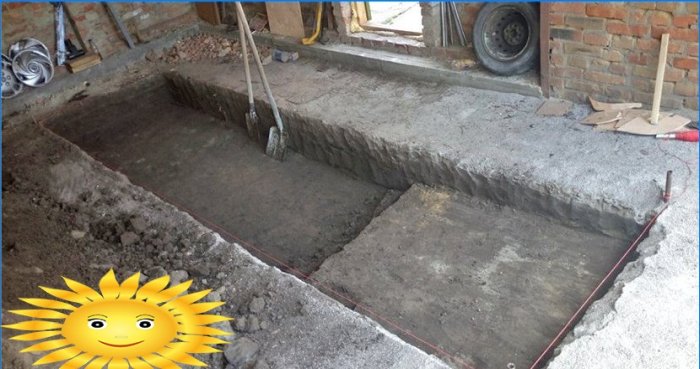

Rovnakým spôsobom sa vykopáva jama pre jamu vo výstavbe aj ojazdenej garáži. S čistou šírkou jamy 80 – 85 cm bude jamka vychádzať 125 – 135 cm, dĺžka zodpovedá veľkosti automobilu plus jeden a pol metra pre vstupnú časť. Hĺbka jamy sa volí podľa vlastnej výšky plus 35 – 40 cm.

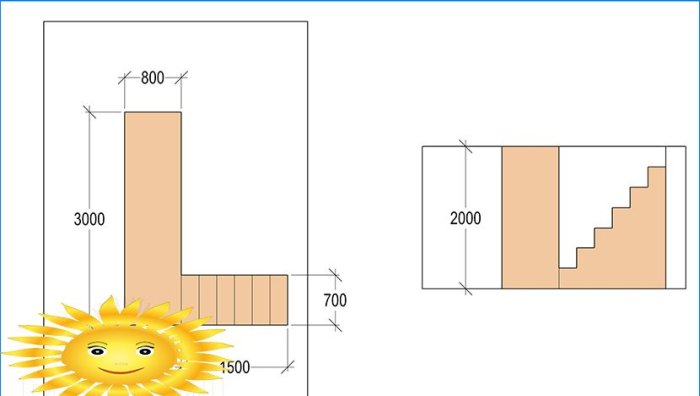

Mimoriadne užitočným prvkom inšpekčnej jamy je otočná časť na strane, kde sú umiestnené schody pre zostup. Existuje názor, že na začiatku by mala byť jama v tvare L: pohodlnejší vchod a schopnosť skrátiť dĺžku jámy v malej garáži..

Odlievanie zdola a schodov

Zásyp pre dno jamy obsahuje ílový zámok hrubý 10 cm a 20 cm vrstvu expandovaného ílu, ktorý je vrazil, posypaný pieskom a vyliaty vodou. V rohoch pozdĺž jamy sú položené dve palcové rúry, cez ktoré prechádzajú šnúry, ktorých konce sú vytiahnuté z jamy a dočasne zviazané. Rúry sú inštalované v prízemnej rovine podlahy, sú spevnené cementovou maltou.

Na jamu je odlievaná monolitická železobetónová doska. Výstuž sa vykonáva pomocou 10 mm sieťoviny s profilovou výstužou s rozstupom riadkov 10 – 12 cm Ochranné vrstvy – najmenej 45 mm na každej strane. Zloženie je nasledujúce: jedna časť cementu a piesku, dve a pol časti expandovanej hliny, pridáva sa voda, kým sa nevytvorí polosuchá valcovacia hmota, plniace granuly musia byť úplne pokryté cementovým mliekom. Ak si objednáte mixér – vezmite značku 400, je to optimálne. Betón sa privádza v malých dávkach a vyrovnáva sa s koľajnicou pozdĺž majákov, po dokončení práce sú majáky vytiahnuté za šnúry.

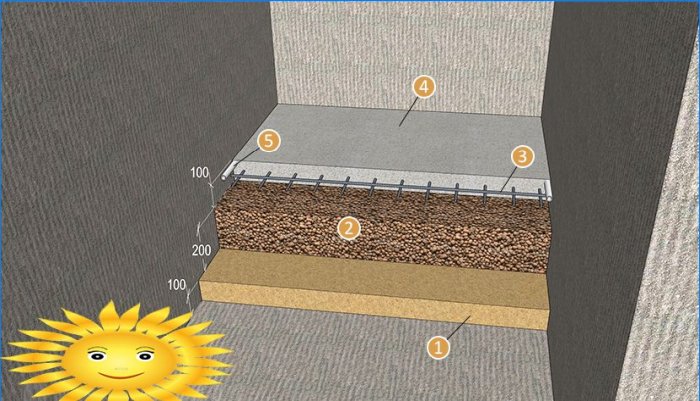

Výplň podlahy: 1 – hlina; 2 – expandovaná hlinka s pieskom; 3 – výstužná sieťovina; 4 – betónový poter; 5-palcová rúra

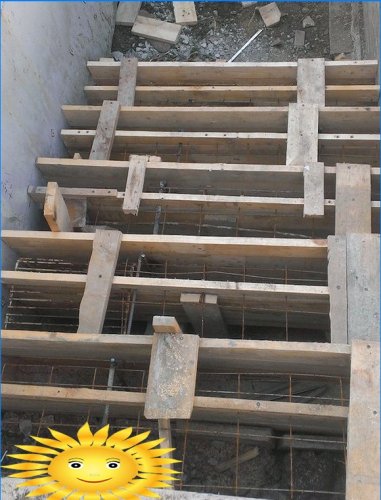

Záchranná diera pre vstupnú časť je vykopaná s pomerne strmým (45 – 60 °) dnom, pokrytým dvoma vrstvami strešnej krytiny záhybom cez bočné steny. Na vrchnej strane hydroizolácie na kolíkoch sú pripevnené tyče so 14 mm profilovej výstuže so spodnou ochrannou vrstvou 40 mm, bočnými vrstvami 70 mm a inštalačným rozstupom 150 mm. Schody sú tvorené debnením z OSB alebo zrazenými doskovými doskami s výškou do 30 cm, schodisko má len 7–8 schodov, každá s dĺžkou 20–25 cm, takže pri premietaní je dĺžka nábehovej časti 150–180 cm. širší ako zvyšok. Detaily debnenia sú držané pohromade spoločnými pozdĺžnymi šnúrkami a sú ďalej zosilnené obdĺžnikovými šálkami medzi sebou.

Schodisko je vyplnené v dvoch etapách. Na prvé sa lôžko naleje: betón sa pomaly privádza zhora, až kým nedosiahne spodný schod. Aj keď je kompozícia stále „nažive“, časti sadrového ohybu ohnuté písmenom G sa vkladajú do debnenia schodov tak, aby vonkajšia ochranná vrstva bola 15 až 20 mm. Plnenie krokov sa vykonáva zdola nahor niekoľko hodín po začiatku hydratácie zmesi alebo nasledujúci deň..

Najlepší materiál na steny

Nalievanie monolitického železobetónového vrecka sa javí ako najjednoduchší a nákladovo najefektívnejší spôsob dokončenia jamy, ale je to naozaj tak? Na mnohých moderných opravárenských a údržbárskych staniciach sa takéto zariadenie už dávno opustilo, aby dlho nefungovalo vo vlhkom a studenom betónovom vrecku. Namiesto toho je jama obložená rezanými blokmi pórobetónu. Tento materiál má veľa výhod: je ľahký, teplý, vďaka veľkej veľkosti blokov je práca značne urýchlená.

Kladenie začína vonkajšou vrstvou. Je vyrobený z rezaného penového betónu s hrúbkou 50 mm, ak nie je použitá taká tehla kladená na okraji. Murivo je šnurované a pravidelne kontrolované pomocou 125 cm pruhu na zbližovanie stien. Medzera zo zeme sa trie s rozbitými tehlami alebo drveným kameňom každé dva rady, zvnútra by sa mali odstrániť vyčnievajúce zvyšky malty. Po zaschnutí sa hrubé murivo a podlaha pokryjú tromi vrstvami potiahnutej bitúmenovej izolácie. Na ešte nesušenú vrchnú vrstvu je možné na jamu prilepiť expandované polystyrénové platne, ak to vyžaduje tepelný výpočet podlahy..

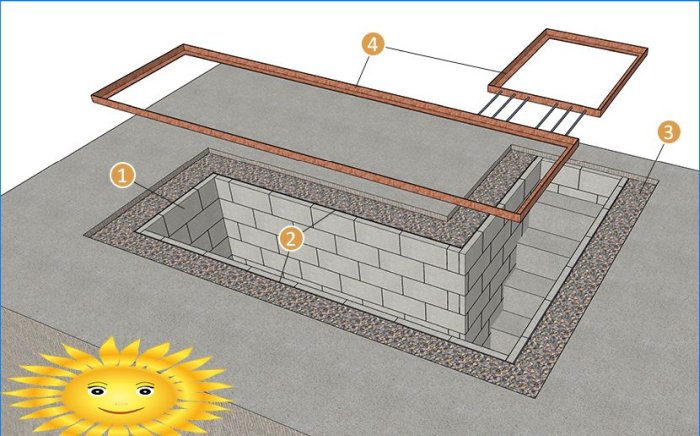

1 – penové tvárnice; 2 – hydroizolácia; 3 – murivo (drvená tehla alebo drvený kameň); 4 – rohový rozmer 50 x 50 x 4

Aby boli steny rovnomerne rozmiestnené a postavené rýchlo, mal by sa urobiť rám vopred – rám vyrobený z oceľových rohov s poličkou 50 mm, otočený o vnútorný uhol k sebe. Ak existuje bočná vstupná časť, rám pre ňu sa zostaví a namontuje osobitne s odsadením 40 cm od rámovej jamy. Ale kým nie je pokládka dokončená, bude rám z rohov pôsobiť ako šablóna, bloky by mali byť zarovnané pozdĺž svojej vnútornej strany.

Najprv položia prvý vnútorný rad: postupne po obvode jamy môžete najprv poškriabať línie vnútorného obvodu na podlahu. Keď je prvý rad dokončený a je známa schéma ďalšieho ukladania a orezávania ďalších prvkov, steny sa postavia pozdĺž rámu. Najprv sa položia dva rohové kamene, ktoré sa vyrovnajú vodnou hladinou. Ďalej sa na steny inštalujú suché bloky a na ich hornej časti sú malé dosky z preglejky 10 mm. Rám je spustený zhora, kamene sú privedené pod neho a zarovnané horizontálne aj výškovo.

Nie je potrebné kontrolovať každý riadok v ráme, môžete preskočiť jeden alebo dva a zamerať sa na úroveň stojana. Po položení posledného radu sa rám umiestni a vyrovná na montážnych klinoch tak, aby horná polica bola v jednej rovine s podlahou. Výsledné medzery je potrebné okamžite opraviť cementovou maltou. O funkciách tohto rámca sa dozvieme neskôr..

Kryt prívodu

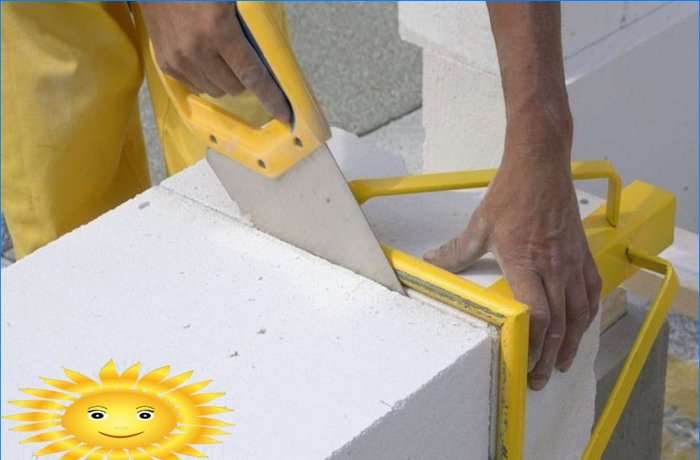

Ťažkosti pri zostavovaní schémy usporiadania vznikajú, keď sú usporiadané bočné steny prívodnej časti. Ak máte možnosť rezať penobetón – rezané bloky pozdĺž výšky schodíka mínus 10 mm.

Ak používate štandardný blok 200x200x400 mm, schody predbežne odlievajte do výšky 275 mm. Začnite obloženie od spodného kroku, tu budete musieť znížiť minimálny počet rozšírení. Každý rad by mal vyjsť zarovnaný s krokom, to znamená, 275 mm obsahuje:

• centimetrový šev;
• rad muriva z jednej tehly, zarovnaný s vnútornou rovinou;
• malty znovu
• pol bloku riadok.

Hovorili sme, že rámy jamy a zavádzacej časti sa navzájom tesne nepriliehajú, je potrebné prehĺbenie, aby sa vystužený pás vyplnil rovnou podlahou, čo umožní kolesu prejsť. Rámy sú spojené 100 mm hladkými výstužnými tyčami. Debnenie je priviazané k výstuži na drôte, zatiaľ čo pri zachovaní spodnej ochrannej vrstvy 50 – 60 mm sú strany po stranách šité..

Výklenky na náradie a vnútorné pracovisko

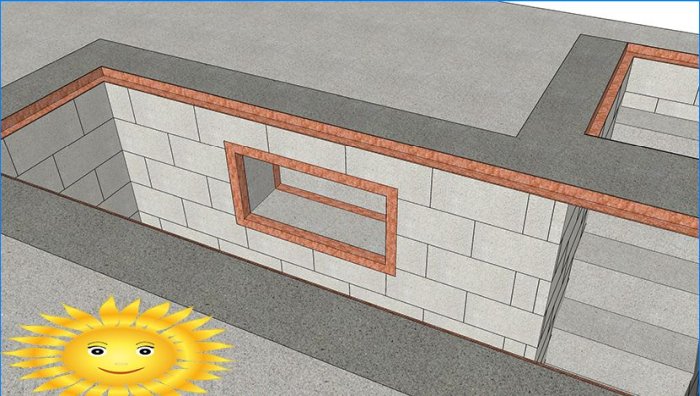

Na záver ponúkame niekoľko užitočných doplnkov k pozorovacej jamke. Je veľmi dôležité, aby bol celý nástroj počas prevádzky po ruke a aby ste sa za ním nemuseli ohýbať. Preto sa odporúča vyrobiť dva rámy z 50. rohu, ktorých vnútorné rozmery budú násobkom rozmerov použitých blokov. Rámy sú zvárané policami smerom von, takže každý z nich obklopuje otvor. Umiestnite výklenky začínajúce druhým radom hore alebo dole.

Dĺšky vlnitej trubice položte s káblom dovnútra, aby ste do jamy umiestnili 2-3 páry vývodov. Ak plánujete používať pneumatické zariadenie alebo jednoducho chcete byť schopní opraviť a namontovať veľké časti bez toho, aby ste opustili jamu, naplánujte krytú kapsu cez meter hlboký a široký. To môže ubytovať police so všetkým, čo potrebujete, malý pracovný stôl s zverák a kompresor, ale určite musíte organizovať osvetlenie.

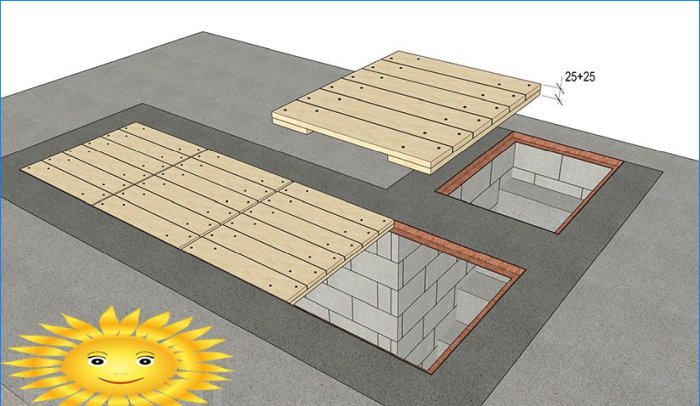

Je vhodné zakryť jamu zhruba zbúranými štítmi umiestnenými v ráme z rohu. Obvykle by mali byť štvorcové, ale jedna strana je o 150 mm kratšia ako druhá, takže štíty môžu byť odstránené a hodené na podlahu jamy ako paleta a ako stolica sa môže použiť stoh niekoľkých kusov. Nezabudnite tiež, že aby sa zabránilo šíreniu plesní, musia sa steny a štíty najprv ošetriť antiseptickým prostriedkom a potom vodou riediteľnou farbou alebo nezmazateľným bielym roztokom..
